特性：

   ・  主電源電壓VBB ＝75V(max)，推薦電源電壓：20V～60V

   ・  內藏Logic 電源用5V or 3.3V ／1A 輸出的 SW 型DC-DC

   ・ 額定長期輸出電流 Ioave(max)：10A，20A，30A

   ・  峰值輸出電流Iopeak(max)：20A，40A，60A  （起動，剎車電流）

   ・  霍爾IC 輸入對應

   ・  具有以下所列的各種保護功能

      ◎ 過電流保護電路

      ◎ 過電壓保護電路

      ◎ 電機鎖定檢測電路

      ◎ 過熱保護電路

      ◎ 低電壓動作保護電路

      ◎ SW 型DC-DC 的過電流保護電路
   ・  各種保護功能動作時，輸出報警信號 （Fault  、OVP※）

       （※僅 SCM6713MF）

   ・ 通過以下方式控制電機電流

      ◎ 通過速度信號 （模擬信號）進行 PWM 控制

      ◎ 峰值電流控制型，固定頻率PWM 控制

   ・ 輸出電機旋轉狀態的 FG 輸出端子

      FG 輸出的脈沖寬度可以通過簡單的外圍電路進行設定，可進行助力控制 （1 on 1）

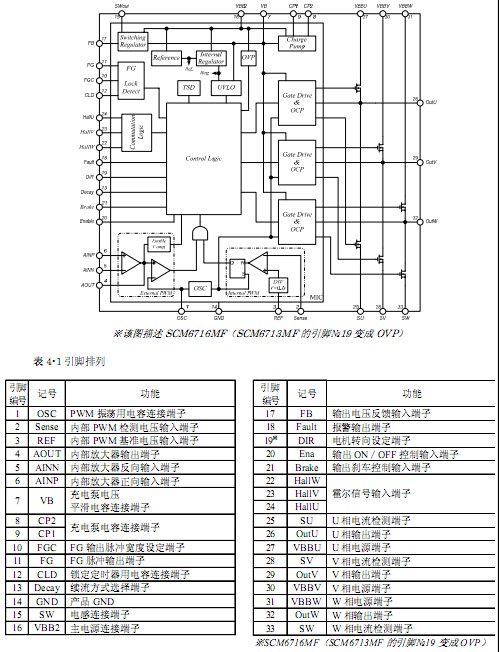

內部框圖：

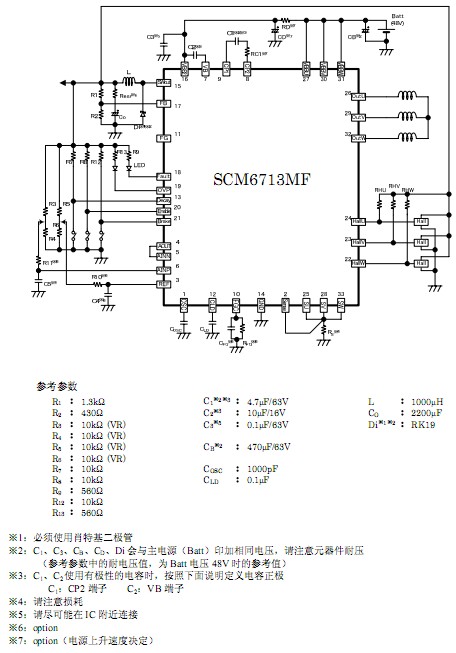

應用電路：


我公司已開始供應此芯片，并可提供樣品和測試樣板，如有需要請聯系！
