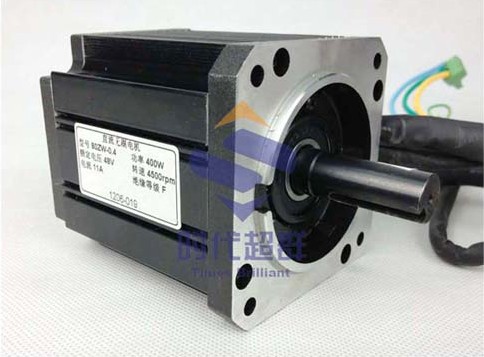

性價比****的400W48V無刷直流電機是時代超群的80BL89S40-445TF0 無刷電機，這款電機采用日本安川電機的制造工藝，因而穩定性和性價比為國內**** ，控制器為大功率直流無刷電機控制器 ZD-6716-V1 ：
| 80BL89S40-445TF0 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
Kg |
mm |
mm |
|
| 400W |
48 |
400 |
4500 |
0.8 |
14 |
|
89 |
35 |
無刷電機與控制器接線示意：
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
|

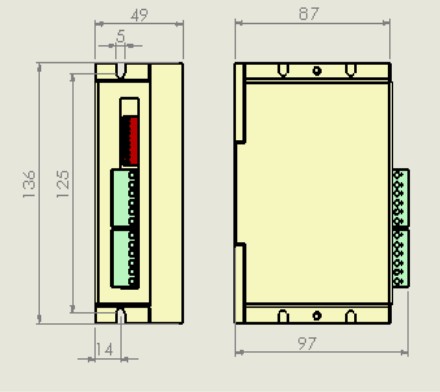

配套控制器ZD-6716-V1 |
| 型號 |
電壓 |
電流 |
|
|
|
|
|
|
| |
v |
A |
|
|
|
|
|
|
| ZD-6716-V2 |
18-60 |
2-15 |
|
|
|
|
|
|
| 產品特點 |
主要功能 |
工作條件 |
| 高集成度高可靠性無刷直流電機控制器 |
過壓、欠壓自動保護 |
環境溫度：-30℃到60℃ |
| 三相全橋，PWM方式 |
限流、過熱自動保護 |
輸入電壓24-60V |
| 閉環穩速，大負載時電機仍能保持轉速 |
堵轉、霍爾錯誤保護 |
輸出電流2-15A |
| 純硬件設計，高速度，高抗干擾能力 |
輸出****電流線性可調：2-15A |
霍爾信號電壓4.5-5.5V |
| 控制和輸出接口全部采用光電隔離方式 |
內置電位器調速 |
霍爾驅動電流10mA |
| 周波限電流方式，保護更加精確快速 |
支持外接電位器、模擬電壓和脈沖頻率等方式調速 |
公共端電壓3-5.5V |
| 低發熱，大功率 |
支持剎車，且內部采用EABS電子剎車方式 |
速度信號輸出電流5mA |
|
支持速度信號反饋 |
外接調速電位器10K |
|
帶有使能功能 |
模擬調速電壓0-5V |
|
可設置堵轉保護時間：0.2-12秒連續可調 |
調速頻率0-5K |

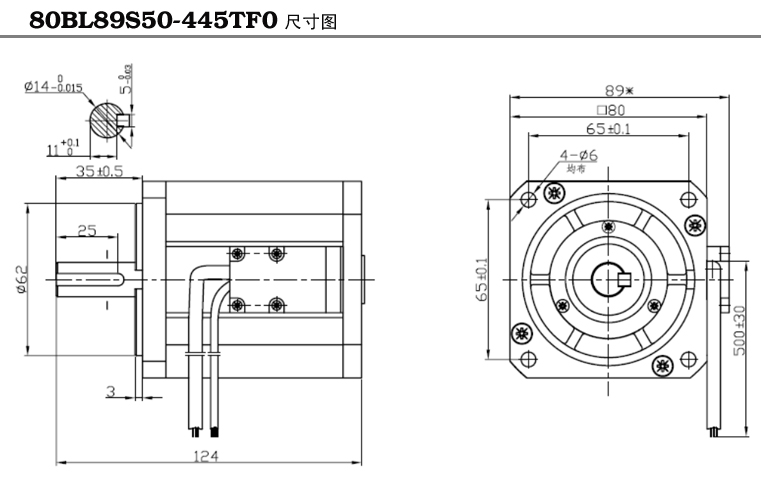

有大量現貨供應，另有500W48V無刷電機現貨80BL89S50-445TF0
| |
|
|
