針對東芝****推出的大電流步進電機驅動芯片，我們推出了TB6600評估板。

下面針對之前提出的TB6560AHQ的驅動器缺點，進行對比：

第一，TB6560發熱嚴重，容易燒壞芯片

第二，TB6560沒有4細分

第三，TB6560電流和驅動能力太小

第四，TB6560沒有好的保護功能

……

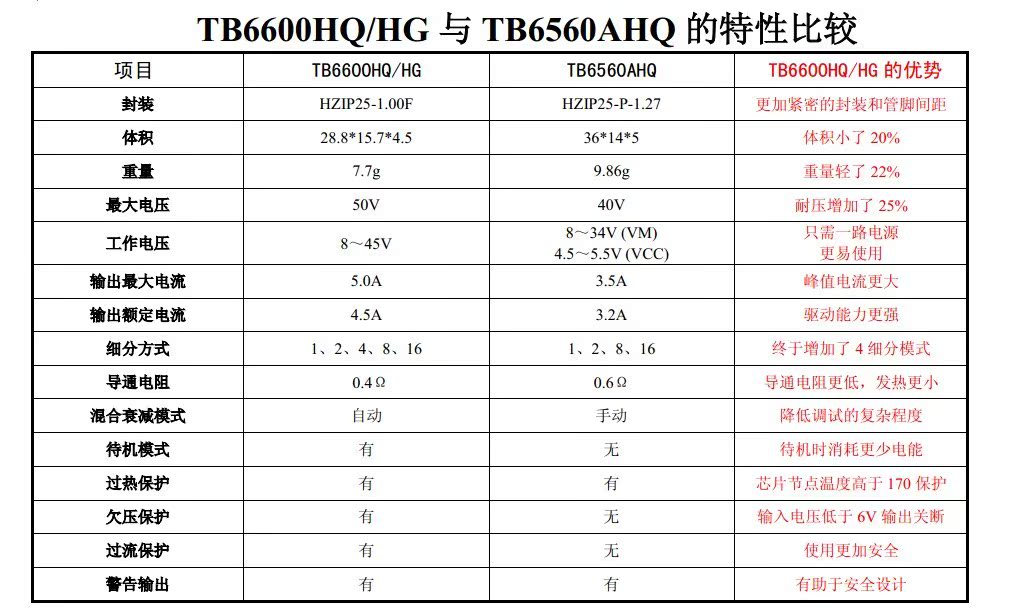

芯片性能對照表……

下面是本驅動器的評測

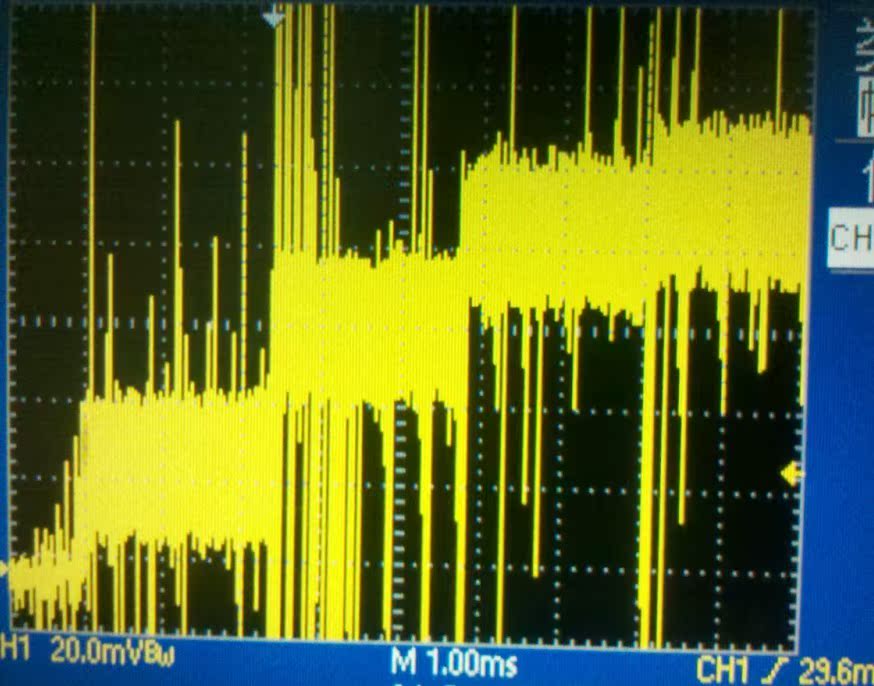

看一下斬波的實測情況：

從上面可以計算得出斬波的周期為40K,但由于串了0.48的采樣電阻，實際測試的快衰減周期要比實際要短一些，但是可以可能出，其斬波的電流是恒定的，低速效果不錯。

上圖為鎖機時候的電流情況，可以看出鎖機時進行快速的充放電，并且其待機模式下，電流自動衰減，無需外置薄碼開關設置。

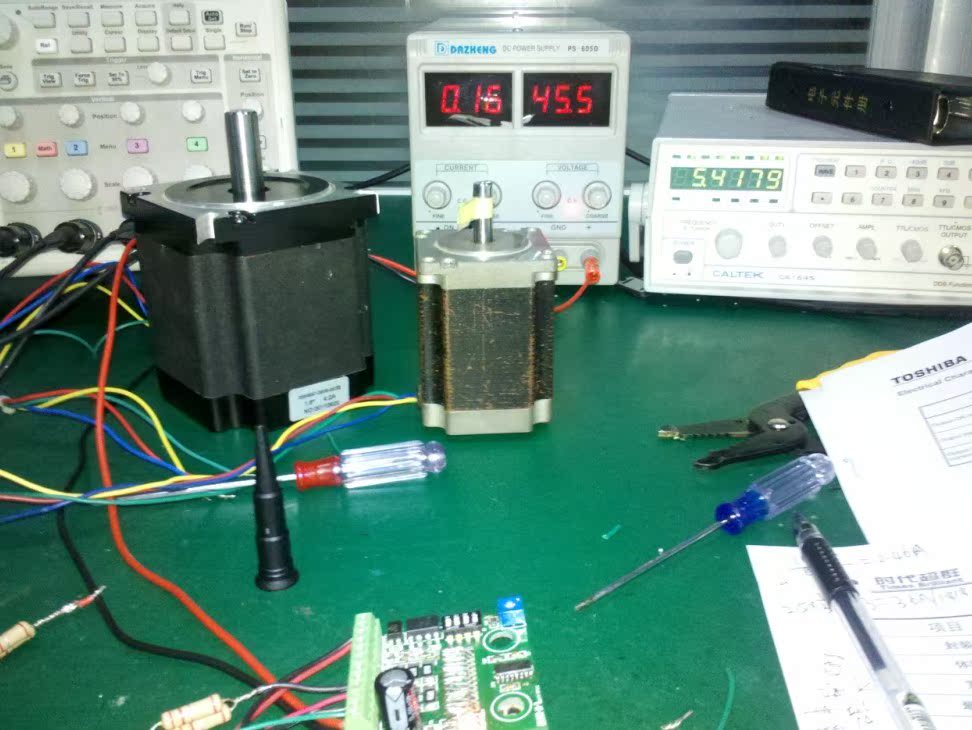

直接看電壓和電流的情況，從上圖可知，在額定的8~45V情況下，運行正常，并且在8V以下的電壓情況下，進行了欠壓保護。

繼續測試其極限模式，在48V高壓下，4細分，3A的情況下運行10分鐘，運行正常！！！

設置參考電壓為2.5V,根據datasheet介紹，其電流為2.5*1/3/Rnf=2.56A,實際測試波形峰值為118mv，通過如下計算：0.118V/0.48/1.414=2.45A，其標稱的5A峰值電流實際上也是可以達到的……

對了，大家關心的4細分也加進來了，上面的圖紋波比較大，串入的電阻帶來了一定的影響，但電機運行噪聲很小，抖動也很小。

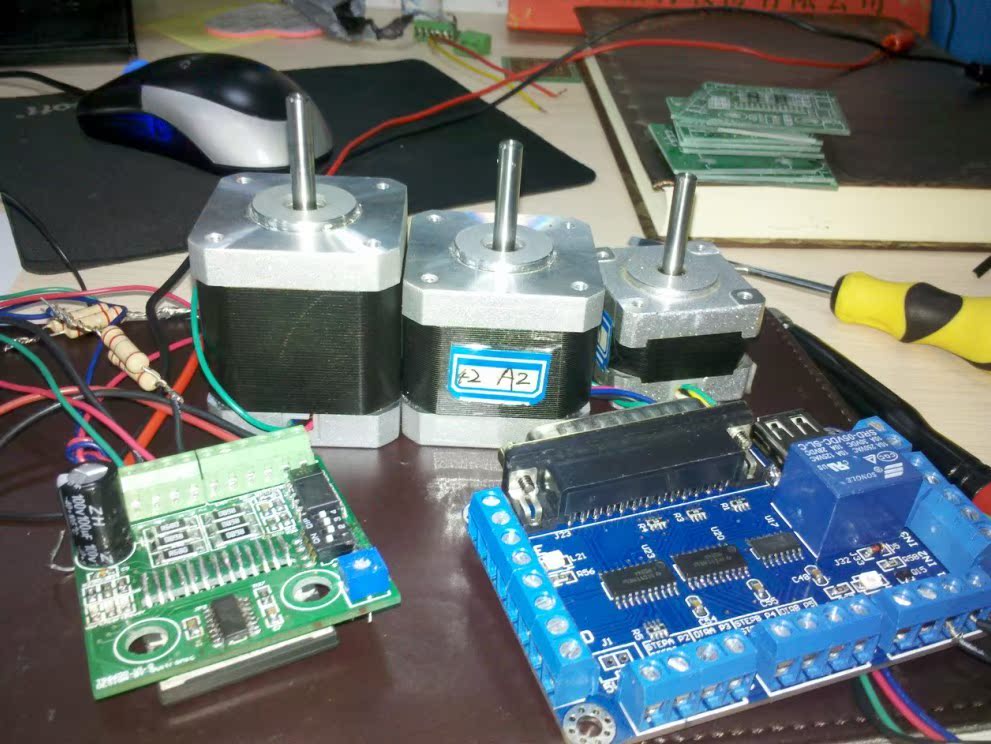

實踐是檢驗真理的****標準，通過mach3軟件和接口板，對驅動器進行簡單的畫弧測試，運行正常。

更多測試信息，請聯系本店工程師，或進入本店工程師博客下載。
