57BL70-336 無刷直流電動機是57系列一款高速無刷直流電動機。額定轉速為3600轉。

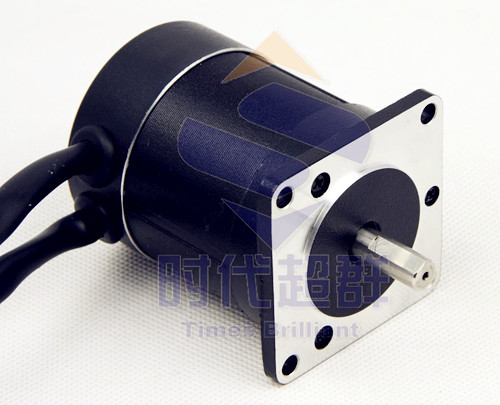

上圖為產品的實拍圖。做工精密。此電機采用釹鐵硼磁鋼制造而成，有倆倍的過載能力，峰值轉矩可達2倍。
電氣參數：
| 57BL70-336 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
極數 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
|
Kg |
mm |
mm |
|
| 57BL70-336 |
36 |
150 |
3600 |
0.4 |
8 |
4 |
0.75 |
70 |
20 |
245 |

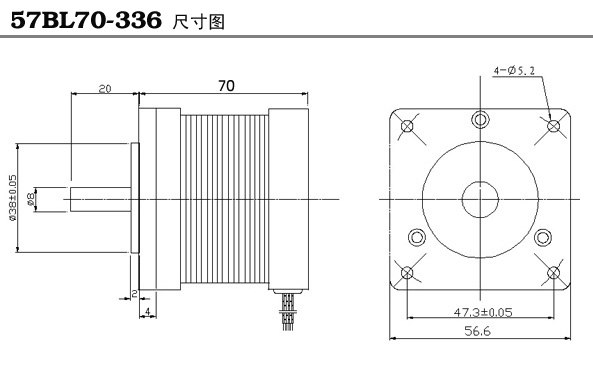

機械參數：
57BL70-336無刷直流電機，搭配上ZM系列的無刷控制器，可達到電機的****使用效果，

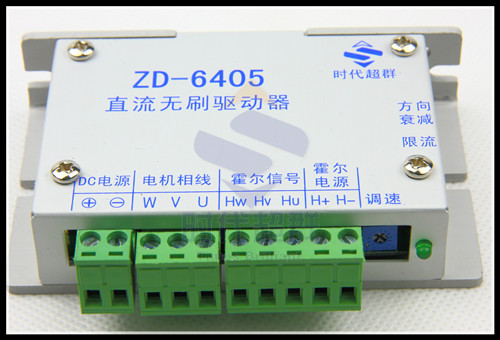

1：ZM-6405無刷驅動器控制器， 此控制器為經濟型控制器，內部控制速度和方向。電流為5A。

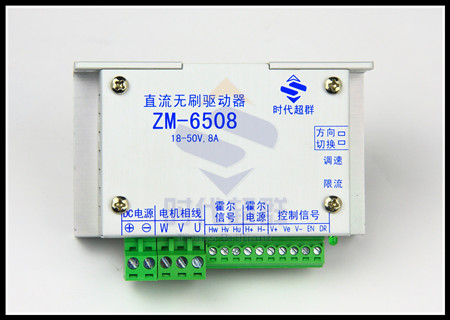

2:ZM-6508無刷控制器 ZM-6508是一款智能無刷控制器， ZM-6508采用****BiCD工藝集成電路開發的高性能
直流無刷控制器(驅動器)。 體積小，電流大。96x56x35 的尺寸。8A大電流。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
