57BL110-230 無刷直流電動機是57BL系列一款大功率的無刷直流電機。電機采用4/8及轉子設計。功率210W 電壓24V。

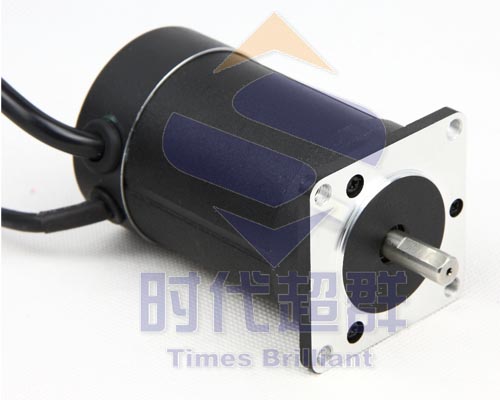

上圖為57BL110-230 無刷電機的實拍圖。采用釹鐵硼磁鋼制作而成。
電氣參數：
| 57BL110-230 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
極數 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
|
Kg |
mm |
mm |
|
| 57BL110-230 |
24 |
210 |
3000 |
0.7 |
8 |
4 |
1.5 |
110 |
20 |
350 |

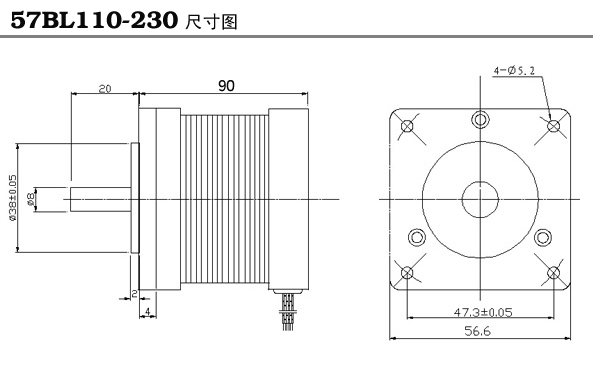

機械參數：
57BL110-230 無刷直流電機搭配上ZM-6508無刷控制器可以達到****的使用效果。

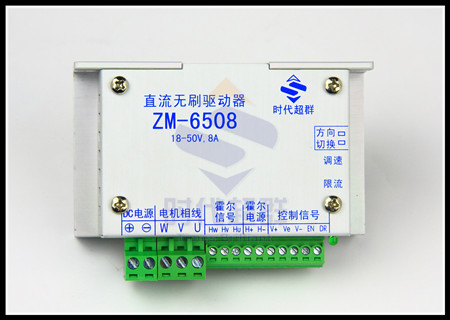

ZM-6508無刷控制器是我公司****出的一款無刷控制器，小體積 大電流。

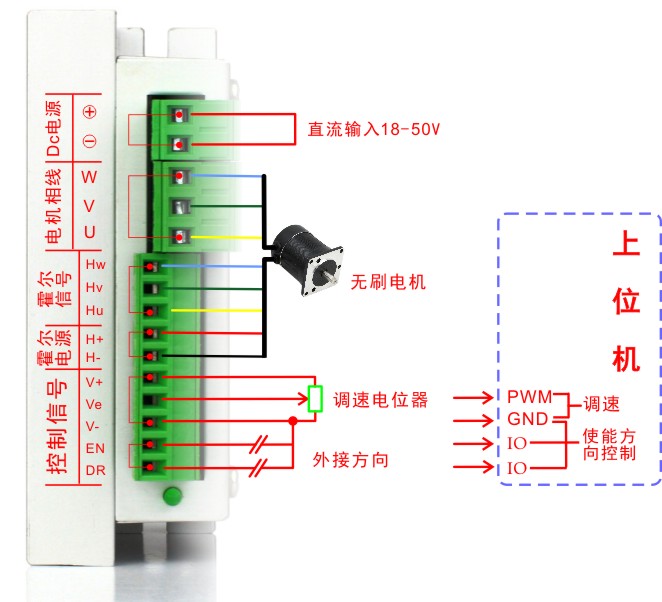

接線圖：
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
