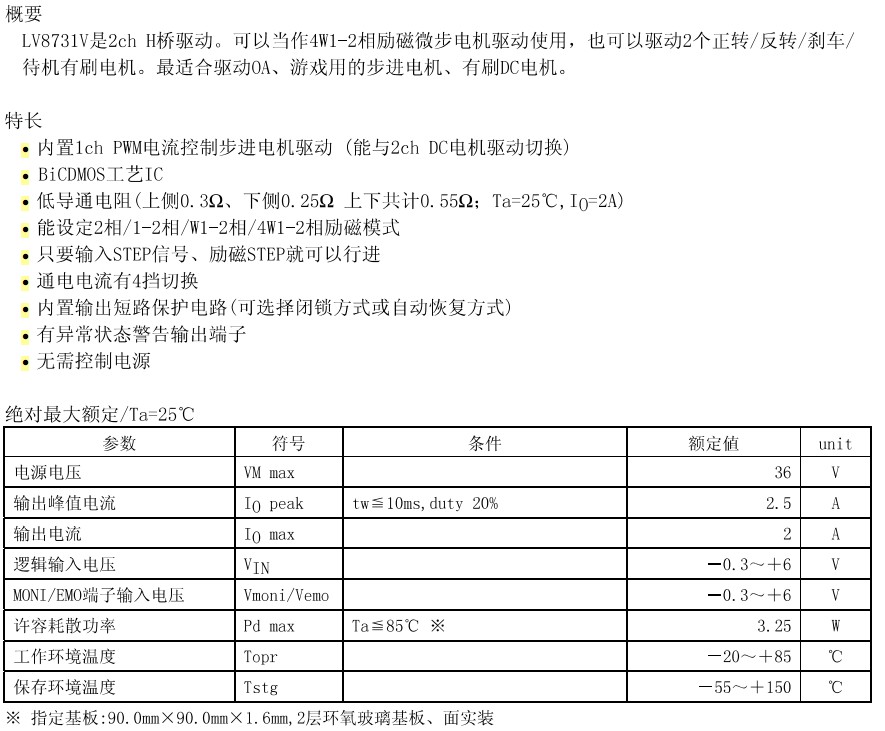

1.       LV8731面積僅為A3977的37％，體積更是僅為14％，設計中可更大節省pcb面積，表貼封裝更利于批量生產。

2.       相同的輸入電壓和輸出電流，而LV8731的導通電阻僅為0.45歐姆，發熱降低45％，更多的節省散熱材料。

3.       LV8731本身自帶5V電源，所以僅需要1路VM電源輸入，而3977則需兩路電源，不得不配合穩壓芯片使用。

4.       加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。

項目	LV8731V	TB62209	LV8731V的優勢
封裝	SSOP44K 15.0×7.6×1.7mm	HSOP36 16.0×12.2×2.3mm	面積小40%
****電壓	36.0V	40.0V
輸出電流	2.0A	1.8A	驅動能力更強
工作電壓	9～32V	13～34V (VM) 4.5～5.5V (VCC)	只需一路電源 更易使用
導通壓差和電阻	0.55V (at 1.0A) 0.55Ω (at 1.0A)	1.0V (at 1.0A) 1.00Ω(at 1A)	導通電阻更低 發熱減少45%
消耗電流	3.2mA	10.0mA	消耗功率僅為1/3
待機電流	0.1mA	2.0mA	待機時 消耗功率基本為零
控制方式	脈沖或并行可選	脈沖	應用范圍廣
細分方式	1、2、4、8、16	1、2、4、8、16
驅動中細分切換	可以	有限制	更容易設計
衰減模式	混合衰減	混合衰減
過流保護	有	無	使用更加安全
警告輸出	有	無	有助于安全設計
