電機特性：
·選用高工作溫度、高磁能積優質永磁材料；
·采用有限元法優化電磁參數設計；
·采用正弦波電流驅動，運行特性良好；
·電機慣量適中，滿足各種場合使用。
系統結構及特點：
由130AEA系列永磁同步電機和驅動器兩部分聯結組成，系統結構簡單，外部連接線少，可靠性高；上位機控制方便，設備操作簡單。
|
電機型號 |
130AEA11025-RH0 |
130AEA15025-RH0 |
130AEA20025-RH0 |
130AEA26025-RH0 |
130AEA39025-RH0 |
|
功率 |
1.1 kW |
1.5 kW |
2.0 kW |
2.6 kW |
3.9 kW |
|
額定轉矩 |
4.2 N·m |
5.7 N·m |
7.6 N·m |
10.0 N·m |
15.0 N·m |
|
額定轉速 |
2500 r/min |
2500 r/min |
2500 r/min |
2500 r/min |
2500 r/min |
|
額定電流 |
4.3 A |
6.0 A |
8.1 A |
10.3 A |
15.6 A |
|
轉子慣量 |
0.96×10-3kg·m2 |
1.17×10-3kg·m2 |
1.50×10-3kg·m2 |
1.93×10-3kg·m2 |
2.69×10-3kg·m2 |
|
****轉矩 |
12.6 N·m |
17.1 N·m |
22.8 N·m |
30.0 N·m |
45.0 N·m |
|

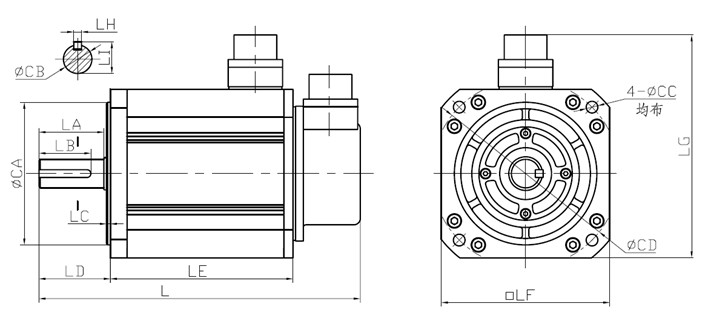

型號 |
L |
LA |
LB |
LC |
LD |
LE |
LF |
LG |
LH |
LI |
CA |
CB |
CC |
CD |
|
130AEA11015-RH0 |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA15015-RH0 |
268 |
50 |
40 |
3 |
55 |
161 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA23015-RH0 |
303 |
50 |
40 |
3 |
55 |
196 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA11020-RH0 |
233 |
50 |
40 |
3 |
55 |
126 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA16020-RH0 |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA11025-RH0 |
233 |
50 |
40 |
3 |
55 |
126 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA15025-RH0 |
233 |
50 |
40 |
3 |
55 |
126 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA20025-RH0 |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA26025-RH0 |
268 |
50 |
40 |
3 |
55 |
161 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA39025-RH0 |
303 |
50 |
40 |
3 |
55 |
196 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
130AEA24030-RH0 |
248 |
50 |
40 |
3 |
55 |
141 |
130 |
172 |
6 |
24.5 |
110 |
22 |
9 |
145 |
|
