LV8731 是三洋推出的非常成功的一款馬達驅動IC，被譽為同級別中****性價比，原本三洋的策略是劍指東芝的TB62209，但經過測試我們發現
  參數和驅動能力完全超越后者，已經和Allegro 最成熟的A3977 同一水準，且憑借新的工藝、多重保護以及自帶邏輯5V，使得A3977 也只能望塵
  莫及。因此在2A 以內電流的應用中，如果沒有高細分的要求，LV8731 是****的選擇。


LV8731V與A3977的特性比較

項目	LV8731V	A3977	LV8731V的優勢

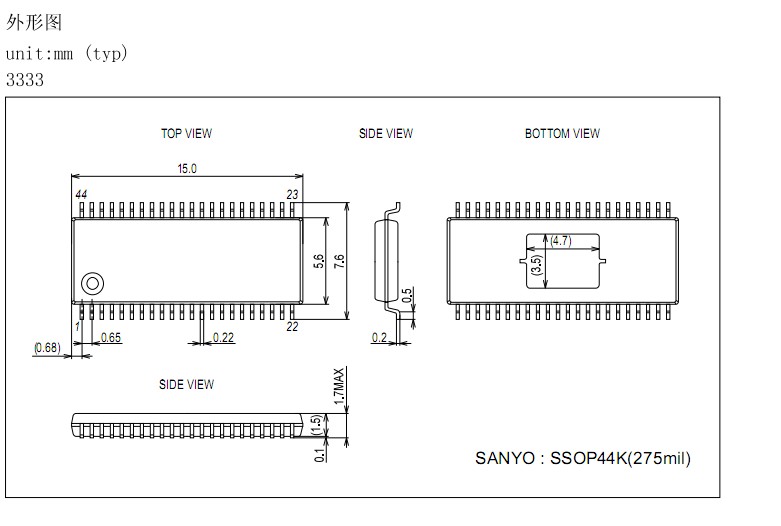

封裝	SSOP44K 15.0×7.6×1.7mm	PLCC44 17.5×17.5×4.4mm	面積僅為37％體積僅為14％
****電壓	36.0V	36V	相同
****輸出電流	2.5A	2.5A	相同
工作電壓	9～32V	8～35V (VM) 3～5.5V (VCC)	只需一路電源 更易使用
導通壓差和電阻	0.55V (at 2A) 0.55Ω (at 2A)	1.0V (at 2A) 0.81Ω(at 2A)	導通電阻更低 發熱減少45％
消耗電流	3.2mA	10.0mA	消耗功率僅為1/3
控制方式	脈沖或并行可選	脈沖	應用范圍廣
細分方式	1、2、4、8、16	1、2、4、8	增加16細分檔
短路保護	有	無	使用更加安全
警告輸出	有	無	有助于安全設計

優勢總結：

1.       LV8731面積僅為A3977的37％，體積更是僅為14％，設計中可更大節省pcb面積，表貼封裝更利于批量生產。

2.       相同的輸入電壓和輸出電流，而LV8731的導通電阻僅為0.45歐姆，發熱降低45％，更多的節省散熱材料。

3.       LV8731本身自帶5V電源，所以僅需要1路VM電源輸入，而3977則需兩路電源，不得不配合穩壓芯片使用。

4.       加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。

項目	LV8731V	TB62209	LV8731V的優勢
封裝	SSOP44K 15.0×7.6×1.7mm	HSOP36 16.0×12.2×2.3mm	面積小40%
****電壓	36.0V	40.0V
輸出電流	2.0A	1.8A	驅動能力更強
工作電壓	9～32V	13～34V (VM) 4.5～5.5V (VCC)	只需一路電源 更易使用
導通壓差和電阻	0.55V (at 1.0A) 0.55Ω (at 1.0A)	1.0V (at 1.0A) 1.00Ω(at 1A)	導通電阻更低 發熱減少45%
消耗電流	3.2mA	10.0mA	消耗功率僅為1/3
待機電流	0.1mA	2.0mA	待機時 消耗功率基本為零
控制方式	脈沖或并行可選	脈沖	應用范圍廣
細分方式	1、2、4、8、16	1、2、4、8、16
驅動中細分切換	可以	有限制	更容易設計
衰減模式	混合衰減	混合衰減
過流保護	有	無	使用更加安全
警告輸出	有	無	有助于安全設計

優勢總結：

1. lv8731面積比tb62209小了40percent，體積更是僅為43percent，設計中可更大節省pcb面積。

2. lv8731輸出電流比tb62209大將近40percent，而且其導通電阻僅為0.45歐姆，發熱降低45percent，更多的節省散熱材料。

3. lv8731本身自帶5v電源，所以僅需要1路vm電源輸入，而tb62209則需兩路電源，不得不配合穩壓芯片使用。

4.加入了跨時代的短路保護功能，輸出相線與電源、地線、或相線之間短路，芯片將立刻保護并輸出報警，防止芯片或設備損壞。
