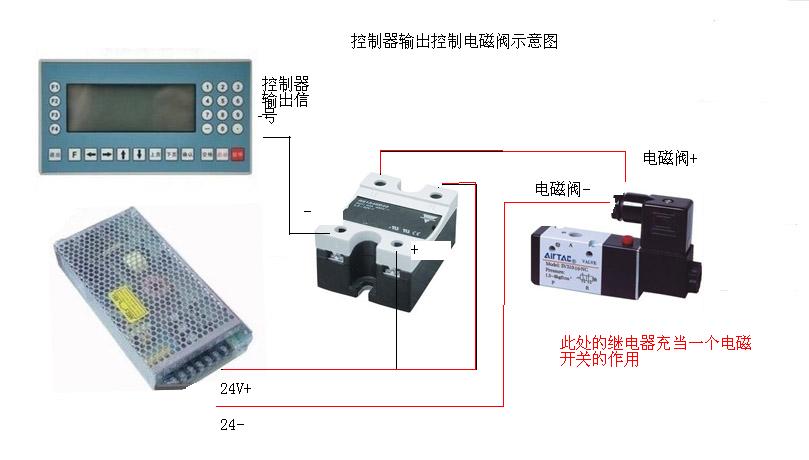

1、電磁閥與繼電器的接線

2、電磁閥防干擾

1、電磁閥和控制板不要采用一組電源，因為電磁閥啟動電流很大，對穩(wěn)壓電源的輸出電壓產(chǎn)生瞬間拉低波動，影響CPU工作。

2、如果必須采用同一電源的話，增加給CPU供電的濾波電容，至少3300uF以上，以保障瞬間供電不會出現(xiàn)波動。

3、直流電磁閥線圈兩邊增加卸放二極管。

4、電源濾波回路靠近CPU一邊，增加104電容，以消除高頻干擾，特別是電壓比較器的輸入端。
