邊的軸承套7和軸承8 安裝在機座1 的前后兩端上，所述轉子軸5 的后端蓋外部安裝有與

轉子軸5 同軸心相連的編碼器9，該編碼器9 的反饋線與伺服驅動器的反饋卡連接在一起；

所述定子鐵心3上纏繞的繞組線圈2 是雙繞組線圈，且該兩繞組線圈的電源引出線分別與

兩個伺服驅動器的電源線相連接。所述轉子軸5 的后端蓋的后面安裝有帶有變頻軸流風機

10 的風罩11。

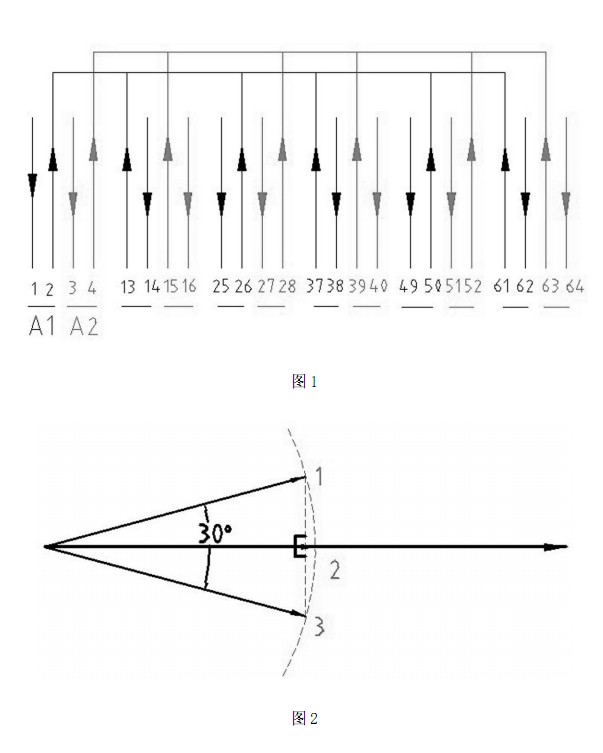

[0011]  本實用新型所述的雙繞組線圈由功率相等的第一繞組21和第二繞組22 構成，且

第一繞組21和第二繞組22 的起始槽之間的電角度為30度，其中第一繞組21 的起始槽領

先第二繞組22 的起始槽2槽，見圖2所示。

[0012]  實施例1，按上面的繞線方法將雙繞組線圈2嵌入定子鐵心3 內(nèi)，然后把帶有雙繞

組線圈2 的定子鐵心3壓入機座1 內(nèi)。電機的轉子鐵心4 兩邊用悶板焊接在轉子軸5上，

把磁鋼6用不銹鋼螺釘按不同極性分布緊固在轉子鐵心4 表面，然后把前后軸承套在轉子

軸5 的前后軸承檔上，在轉子軸5上套好軸承8 后，再把前軸承8 固定在前端蓋的軸承套7

內(nèi)，把后軸承固定在后端蓋的軸承套7 內(nèi)。
