1.一種伺服電機的接插套，所述伺服電機包括一個安裝座(30)和一個接插件(10)，其
特征在于：所述接插套(20)可嵌套在所述安裝座(30)上，且所述接插套(20) 的頂部(24)
開口可承接所述接插件(10)，所述接插套(20) 的頂部(24)朝向所述接插件(10) 的一側上
具有一個第一連接部(26)，用以連接所述接插件(10)，所述接插套(20) 的頂部(24)朝向
所述安裝座(30) 的一側上具有一個第二連接部(28)，用以連接所述安裝座(30)。
2.根據權利要求1所述的伺服電機的接插套，其特征在于，所述第一連接部(26) 為設
置在所述頂部(24)上的螺孔。
3.根據權利要求1所述的伺服電機的接插套，其特征在于，所述第二連接部(28) 為設
置在所述頂部(24)開口內表面上的連接槽，所述連接槽的表面上、靠近所述安裝座(30) 的
一側上突設有一個連接凸臺(282)。
4.根據權利要求1所述的伺服電機的接插套，其特征在于，所述接插套(20) 的頂部
(24) 可與所述安裝座(30) 的頂面(34)相接觸。
5.一種伺服電機，其包括：
一個接插件(10) ；
一個固定在所述伺服電機上的安裝座(30) ；和
一個如權利要求1至4任一項所述的接插套(20)，所述接插套(20)可嵌套在所述安裝
座(30) 上，并可通過所述第二連接部(28) 與所述安裝座(30)連接，通過所述第一連接部
(26) 與所述接插件(10)連接。
6.如權利要求5所述的伺服電機，其特征在于，還包括一個墊片(29)，所述墊片(29)
可套設在所述安裝座(30)上，并可與所述接插套(20)接觸。
[0001] 本實用新型涉及一種接插套，尤其涉及一種伺服電機的接插套。本實用新型還涉
及一種具有上述接插套的伺服電機。
背景技術
[0002] 現有伺服電機上使用不同接插件時，一般在電機端蓋上固定的安裝座上直接安裝
接插件，但是由于安裝座的形狀固定，其上僅能安裝有與安裝座的形狀匹配的接插件，當需
要更換接插件時，需要更換整個電機端蓋才能實現，更換成本高。
實用新型內容
[0003] 本實用新型的目的是提供一種伺服電機的接插套，可以方便更換接插件，降低更
換成本。
[0004] 本實用新型的另一個目的是提供一種伺服電機，可方便更換接插件。
[0005] 本實用新型提供了一種伺服電機的接插套，伺服電機包括一個安裝座和一個接插
件，接插套可嵌套在安裝座上，且接插套的頂部開口可承接接插件，接插套的頂部朝向接插
件的一側上具有一個第一連接部，用以連接接插件，接插套的頂部朝向安裝座的一側上具有一個第二連接部，用以連接安裝座。利用接插套可方便更換接插件，可降低更換成本。
[0006] 在伺服電機的接插套的一種示意性實施方式中，第一連接部為設置在頂部上的螺
孔。采用這種設計可以使結構更簡單，更方便更換接插件。
[0007] 在伺服電機的接插套的一種示意性實施方式中，第二連接部為設置在頂部開口內
表面上的連接槽，連接槽的表面上、靠近安裝座的一側上突設有一個連接凸臺。采用這種設
計可以使結構更簡單，更方便組裝。
[0008] 在伺服電機的接插套的一種示意性實施方式中，接插套的頂部可與安裝座的頂面
相接觸。采用這樣的設計，結構更牢固。
[0009] 本實用新型還提供了一種伺服電機，其包括一個接插件、一個固定在伺服電機上
的安裝座和上述接插套。接插套可嵌套在安裝座上，并可通過第二連接部與安裝座連接，通
過第一連接部與接插件連接。
[0010] 在伺服電機的一種示意性實施方式中，伺服電機還包括一個墊片，墊片可套設在
安裝座上，并可與接插套接觸。采用這樣的設計可以增強伺服電機的密封性。
[0011] 下文將以明確易懂的方式，結合附圖說明優選實施例，對伺服電機的接插套及其
伺服電機的上述特性、技術特征、優點及其實現方式予以進一步說明。
附圖說明
[0012] 以下附圖僅對本實用新型做示意性說明和解釋，并不限定本實用新型的范圍，其 中：

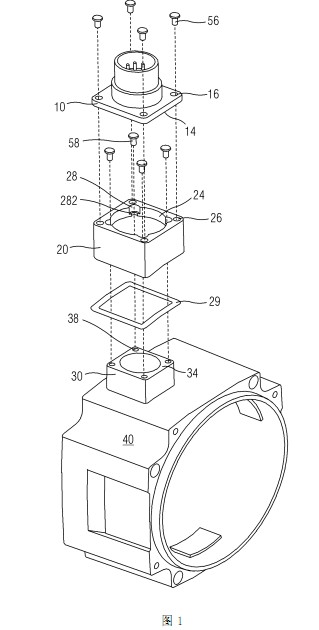

[0013] 圖1用以說明伺服電機的接插套的一種示意性實施方式的立體結構；

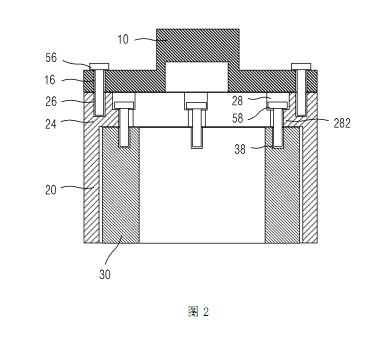

[0014] 圖2用以說明伺服電機的接插套組合后的一種示意性實施方式的剖視結構；

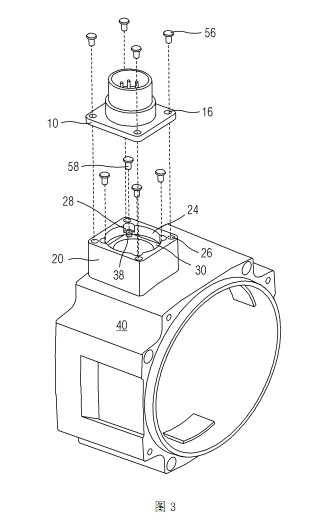

[0015] 圖3用以說明接插套的一種示意性組裝狀態；和

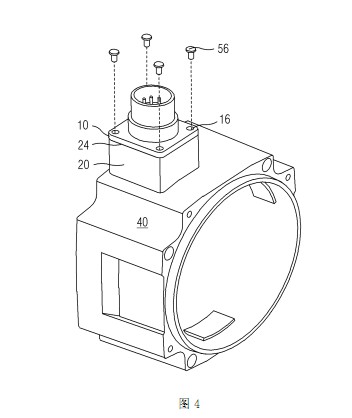

[0016] 圖4 用以說明接插套的另一種示意性組裝狀態。
[0017] 標號說明
[0018] 10 接插件
[0019] 14 底面
[0020] 16 螺孔
[0021] 20 接插套
[0022] 24 頂部
[0023] 26 第一連接部
[0024] 28 第二連接部
[0025] 282 連接凸臺
[0026] 29 墊片
[0027] 30 安裝座
[0028] 34 頂面
[0029] 38 螺孔
[0030] 56 螺栓
[0031] 58 螺栓
具體實施方式
[0032] 為了對實用新型的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本
實用新型的具體實施方式，在各圖中相同的標號表示結構相同或結構相似但功能相同的部
件。
[0033] 為使圖面簡潔，各圖中只示意性地表示出了與本實用新型相關的部分，它們并不
代表其作為產品的實際結構。另外，為使圖面簡潔便于理解，在有些圖中具有相同結構或功能的部件，僅示意性地繪示了其中的一個，或僅標出了其中的一個。
[0034] 在本文中，“一個”不僅表示“僅此一個”，也可以表示“多于一個”的情形。
[0035] 圖1用以說明伺服電機的接插套的一種示意性實施方式的立體結構，如圖1所示，
伺服電機的端蓋40 上固定有一個安裝座30，接插件10 可通過一接插套組裝在安裝座30
上。其中接插套20可嵌套在安裝座30上，接插套20 的頂部24開口可承接接插件10，接插
套20 的頂部24朝向接插件10 的一側上具有一個第一連接部26，用以連接接插件10，接插 套20 的頂部24朝向安裝座30 的一側上具有一個第二連接部28，用以連接安裝座30。
[0036] 由于設置有可嵌套在安裝座30 上的接插套20，使接插件10 可組裝在接插套20
上，這樣在需要更換不同尺寸的接插件10 時，只需更換相應尺寸的接插套20 即可，無需更
換電機端蓋40，可大大減少更換成本。
[0037] 圖1 中的接插件10上設有螺孔16，相應的，接插套20上的第一連接部26可為設
置在頂部24上的螺孔，可同時參考圖2，利用螺栓56連接螺孔16和第一連接部26，以連接
接插件10和接插套20。這樣的設計結構簡單，組裝方便。當然根據設計需要的不同的，第
一連接部26 也可以設計為其他形狀或結構，例如第一連接部也可以為突設在接插套頂部
上的帶有外螺紋的凸起，組裝時，可將凸起穿設過螺孔16，并另外用一螺母連接。另外，圖1
中的接插套20上設有4個第一連接部26，本領域技術人員可以理解，根據設計需要的不同，
第一連接部26 的數量也可以不同。
[0038] 圖1 中的安裝座30上設有螺孔38，相應的，第二連接部28 可為設置在頂部24 開
口內表面上的連接槽，連接槽的表面上、靠近安裝座30 的一側上突設有一個連接凸臺282
可同時參考圖2，可將螺栓58 的螺帽部分抵靠在連接凸臺282上，并連接安裝座30上的螺
孔38，以連接接插套20和連接座30。這樣的設計結構簡單，組裝方便。當然根據設計需要
的不同，第二連接部28也可以設計為其他形狀或結構，例如第二連接部28也可設計為在頂
部24 上的通孔。另外，圖1 中的接插套20上設有4 個第二連接部28(其余三個被其他部
件遮擋)，本領域技術人員可以理解，根據設計需要的不同，第二連接部28 的數量也可以不
同。
[0039] 現結合圖3和圖4用以說明接觸套組件的組裝過程。如圖3所示，組裝時，可先將
接插套20 嵌套在安裝座30(可參見圖1)上，使接插套20上的第二連接部28 與安裝座30
上的螺孔38相對應，再利用螺栓58將接插套20和安裝座30連接。然后將接插件10放置
在接插套20 的頂部24上面，使接插件10與頂部24相接觸，并使接插件10上的螺孔16與
接插套20上的螺孔26相對應，如圖4 所示，再利用螺栓56 實現接插件10和接插套20之
間的連接。
[0040] 圖2 中的接插套組件的接插套20 的頂部24 可與安裝座30 的頂面34(參見圖1)
相接觸。采用這樣的設計，結構更牢固。當然根據設計需要的不同，也可以使安裝座30 的
頂面34 與接插套20 的頂部24 不接觸。
[0041] 本實用新型還提供了一種伺服電機，如圖1所示，其包括一個接插件10、一個固定
在端蓋40上的安裝座和一個上述接插套組件，接插套組件中的接插套20 可嵌合在安裝座
30上，并可通過第二連接部28與安裝座30，可通過第一連接部26與接插件10連接。采用
這樣的設計，更換接插件方便，成本低。
[0042] 圖1中的接插套組件還包括一個墊片29，墊片29可套設在安裝座30上，并可與接
插套20接觸。采用這樣的設計，可以提高伺服電機的密閉性。本領域技術人員可以理解，
墊片的形狀和材料可以根據設計需要的不同而有所不同。
[0043] 在本文中，“示意性”表示“充當實例、例子或說明”，不應將在本文中被描述為“示
意性”的任何圖示、實施方式解釋為一種更優選的或更具優點的技術方案。
[0044] 應當理解，雖然本說明書是按照各個實施例描述的，但并非每個實施例僅包含一
個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說
明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以
理解的其他實施方式。
[0045] 上文所列出的一系列的詳細說明僅僅是針對本實用新型的可行性實施例的具體
說明，它們并非用以限制本實用新型的保護范圍，凡未脫離本實用新型技藝精神所作的等
效實施例或變更均應包含在本實用新型的保護范圍之內。
|
