1. 一種電機伺服器開關電源的過流保護電路,包括含有發光二極管(2) 的光耦發光側
電路(1) 和含有光耦三極管(4) 的光耦受光側電路(3),所述的光耦受光側電路(3) 與控
制器(5) 相連,其特征在于,所述的光耦三極管(4) 的發射極上連接有依次串聯的限流電阻
(6) 和穩壓二極管(7),所述的穩壓二極管(7) 的正極與限流電阻(6) 相連,穩壓二極管(7)
的負極與外接電源相連。
2. 根據權利要求1 所述的電機伺服器開關電源的過流保護電路,其特征在于,所述的
控制器(5) 為UC3843 芯片,所述的光耦受光側電路(3) 與UC3843 芯片的VFB 管腳、COMP 管
腳和VREF 管腳相連。
技術領域 [0001] 本實用新型屬于電機技術領域,涉及開關電源保護電路,尤其涉及一種電機伺服
器開關電源的過流保護電路。
背景技術
[0002] 開關電源的光耦主要是隔離、提供反饋信號和開關作用。開關電源電路中光耦的
電源是從高頻變壓器次級電壓提供的,當輸出電壓低于穩壓管電壓是給信號光耦接通,加
大占空比,使得輸出電壓升高;反之則關斷光耦減小占空比,使得輸出電壓降低。旦高頻變
壓器次級負載超載或開關電路有故障,就沒有光耦電源提供,光耦就控制著開關電路不能
起振,從而保護開關管不至被擊穿燒毀。當光耦裝反或者光耦三極管側損壞,那么反饋電壓
會一直增加,直到反饋電壓高于二極管限定值和電容耐壓值,存在很大的安全隱患。 [0003] 為了解決現有技術存在的問題,人們進行了長期的探索,提出了各種各樣的
解決方案。例如,中國專利文獻公開了一種具有過流保護功能的開關電源[ 申請?zhí)枺?
98249750.4],包括整流濾波單元1、DC/DC 變換單元2,以及連接在開關電源輸出端7 與DC/
DC 變換單元2 控制端之間的反饋回路,該反饋回路由反饋及過壓保護單元3、光耦合單元4
以及脈寬調制控制單元5 串聯而成。
[0004] 上述方案在一定程度上改進了現有技術,但當遇到過流的時候,通過截止的方式
將電壓截止,在實施過程中電路還是容易被燒壞,沒有完全解決安全隱患問題,縮短了電路
板的使用壽命,無形中成本也增加。
發明內容 [0005] 本實用新型的目的是針對上述問題,提供一種設計合理,結構簡單,能有效的實現
過流保護,使用壽命長,安全系數高的電機伺服器開關電源的過流保護電路。
[0006] 為達到上述目的,本實用新型采用了下列技術方案:包括含有發光二極管的光耦
發光側電路和含有光耦三極管的光耦受光側電路,所述的光耦受光側電路與控制器相連,
其特征在于,所述的光耦三極管的發射極上連接有依次串聯的限流電阻和穩壓二極管,所
述的穩壓二極管的正極與限流電阻相連,穩壓二極管的負極與外接電源相連。 [0007] 由于設置了限流電阻和穩壓二極管,當光耦損壞或者裝反時,開關電源反饋電壓
會先慢慢地上升,但是當?shù)竭_(dá)一定的值之后,由于穩壓管的穩壓作用和限流電阻的限流作
用,電壓會穩定在一個值上保持不變,從而不會對后續電路造成損壞,增加了電路的可靠性
和安全性。
[0009] 與現有的技術相比,本電機伺服器開關電源的過流保護電路的優點在于:1、設計
合理,結構簡單。2、由于設置了限流電阻和穩壓二極管,當光耦損壞或者裝反時,開關電源
反饋電壓會先慢慢地上升,但是當?shù)竭_(dá)一定的值之后,由于穩壓管的穩壓電阻 的限流作用,電壓會穩定在一個值上保持不變,從而不會對后續電路造成損壞,增加了電路 的可靠性和安全性。3、使用壽命長。

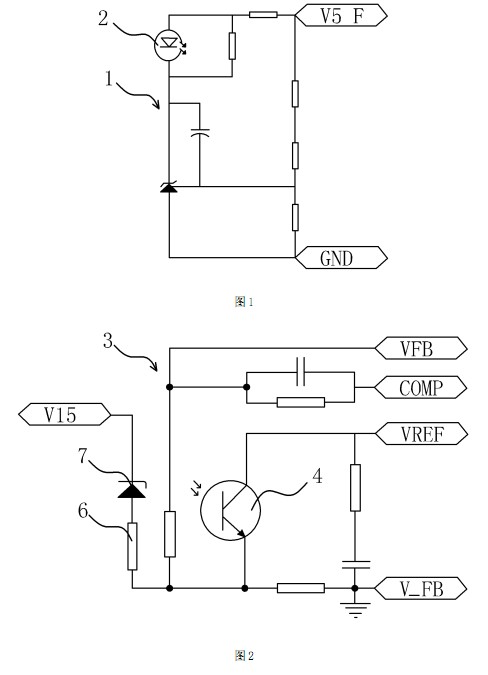

附圖說明 [0010] 圖1 是本實用新型提供的光耦發光側電路結構示意圖。
[0011] 圖2 是本實用新型提供的光耦受光側電路結構示意圖。

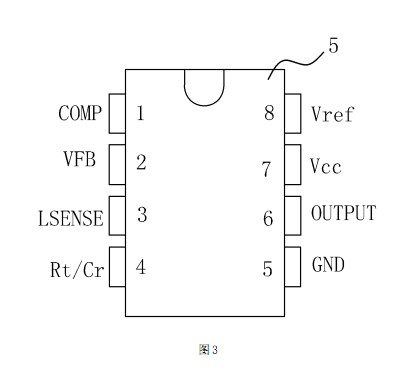

[0012] 圖3 是本實用新型提供的控制器結構示意圖。
[0013] 圖中,光耦發光側電路1、發光二極管2、光耦受光側電路3、光耦三極管4、控制器
5、限流電阻6、穩壓二極管7。
具體實施方式
[0014] 下面結合附圖和具體實施方式對本實用新型做進一步詳細的說明。
[0015] 如圖1-3 所示,本電機伺服器開關電源的過流保護電路,包括含有發光二極管2 的
光耦發光側電路1 和含有光耦三極管4 的光耦受光側電路3,所述的光耦受光側電路3 與
控制器5 相連,所述的光耦三極管4 的發射極上連接有依次串聯的限流電阻6 和穩壓二極
管7,所述的穩壓二極管7 的正極與限流電阻6 相連,穩壓二極管7 的負極與外接電源相連。
控制器5 為UC3843 芯片,所述的光耦受光側電路3 與UC3843 芯片的VFB 管腳、COMP 管腳
和VREF 管腳相連。
[0016] 具體的,光耦發光側電路1 包括依次串接在發光二極管2 上的第一電阻、第二電
阻、第三電阻、第四電阻以及精密二極管,在發光二極管2 上并聯有第五電阻,在精密二極
管上連接有有極性電容,第一電阻與外接電壓相連。更進一步的,光耦受光側電路3 包括與
光耦三極管4 串接的第六電阻、有極性電容以及第七電阻,在光耦三極管4 的發射極上連接
有第八電阻,在第八電阻上連接有并聯連接的第九電阻和第二電容。
[0017] 本實施例的優點在于:1、設計合理,結構簡單。2、由于設置了限流電阻6 和穩壓二
極管7,當光耦損壞或者裝反時,開關電源反饋電壓會先慢慢地上升,但是當?shù)竭_(dá)一定的值
之后,由于穩壓二極管7 的穩壓作用和限流電阻6 的限流作用,電壓會穩定在一個值上保持
不變,從而不會對后續電路造成損壞,增加了電路的可靠性和安全性。3、使用壽命長。
[0018] 本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所
屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似
的方式替代,但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。 [0019] 盡管本文較多地使用了光耦發光側電路1、發光二極管2、光耦受光側電路3、光耦
三極管4、控制器5、限流電阻6、穩壓二極管7 等術語,但并不排除使用其它術語的可能性。
使用這些術語僅僅是為了更方便地描述和解釋本實用新型的本質;把它們解釋成任何一種
附加的限制都是與本實用新型精神相違背的。
