1.一種雙基速分裝式電主軸交流伺服電機，其特征在于：轉子鐵芯（1）安裝在機床主
軸（6）上，轉子斜槽度為11.2mm，電機繞組引出線（8）通過兩個繼電器（7、9）和伺服控制器
（10）與三相交流電源相連，所述兩個繼電器（7、9）可實現電機繞組星形和三角形的相互轉
換。
2.根據權利要求1所述的雙基速分裝式電主軸交流伺服電機，其特征在于：所述轉子
鐵芯（1）的槽數為40，定子鐵芯（4）槽數為48，氣隙長度（3）為0.3 mm。
3．根據權利要求1所述的雙基速分裝式電主軸交流伺服電機，其特征在于：所述定子
繞組的導線為2根φ0.67— φ0.71導線。
技術領域
[0001] 本實用新型涉及一種分裝式電主軸交流伺服電機。
背景技術
[0002] 現有交流伺服電機只有一個基準轉速(單基速)，這種電機滿足了低速大轉矩輸
出，就滿足不了特寬頻帶恒功率輸出，這在很大程度上限制了機床用伺服系統特別是電主
軸的高速發展進程。目前，要獲得雙速電機，采用的是改變電機繞組極數的方法(俗稱“變
極法”)，用“變極法”獲得的雙速電機繞組利用率低，因而使材料利用率不高，電機性能差，
不適應數控機床特別是電主軸對伺服電機高性能、小型化、輕量化、高速化的要求。
實用新型內容
[0003] 本實用新型旨在提供一種雙基速分裝式電主軸交流伺服電機，具有兩個基準轉
速，且不改變電機繞組極數。
[0004] 一種雙基速分裝式電主軸交流伺服電機，轉子鐵芯安裝在機床主軸上，轉子斜槽
度為11.2mm，電機繞組引出線通過兩個繼電器和伺服控制器與三相交流電源相連，所述兩
個繼電器可實現電機繞組星形和三角形的相互轉換。
[0005] 所述轉子鐵芯的槽數為40，定子鐵芯槽數為48，氣隙長度為0.3mm。
[0006] 所述定子繞組的導線為2-(φ0.67-φ0.71)。
[0007] 本實用新型不改變電機繞組極數即獲得雙基速，具有低基速大轉矩，高基速大功
率、恒功率調速范圍特寬的優良特性，且體積小、重量輕、轉速高的特點，具有廣泛的應用前
景，特別適合數控機床電主軸上的應用。
附圖說明

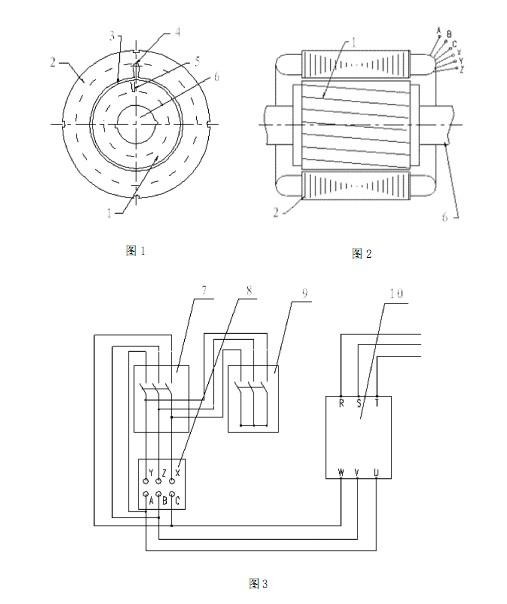

[0008] 圖1為電機結構示意圖。
[0009] 圖2 圖1所示結構左視剖面圖。
[0010] 圖3 為電機繞組引出線電路接線示意圖。

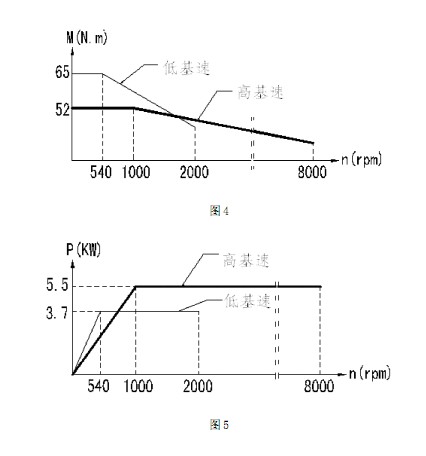

[0011] 圖4 為本實用新型轉矩特性曲線。
[0012] 圖5 為本實用新型功率特性曲線。
[0013] 圖中：1-轉子鐵芯，2-定子鐵芯，3-氣隙長度，4-定子槽，5-轉子槽，6-主軸，7-繼
電器，8- 電機繞組引出線，9- 繼電器，10- 伺服控制器。
具體實施方式
[0014] 如圖1、2所示，本實用新型雙基速分裝式電主軸交流伺服電機，轉子鐵芯1安裝在
機床主軸6上，轉子斜槽度為11.2mm，電機繞組引出線8通過兩個繼電器7、9和伺服控制
器10 與三相交流電源相連，如圖3所示，兩個繼電器7、9 可實現電機繞組星形和三角形的
相互轉換，當繼電器9 閉合、7 斷開，電機為星形連接；當繼電器7 閉合、9 繼開時，電機為三
角形連接。通過相互轉換，使電機電磁負荷滿足使用要求，實現“雙基速”運行，電機體積與
現有交流異步伺服電機體積一致。
[0015] 優選的，轉子鐵芯1的轉子槽5 的槽數為40，定子鐵芯2 的定子槽4 的槽數為48，
氣隙長度為0.3mm，定子繞組的導線為2-(φφ0.67-φ0.71)。
[0016] 經檢測，本實用新型電機的技術參數可達到：
[0017] 額定電壓：380V
[0018] 額定轉速：低基速540rpm，高基速1000rpm
[0019] 額定輸出轉矩：低基速65N.m，高基速52N.m，如圖4 所示
[0020] ****恒功率轉速：低基速2000rpm 高基速8000rpm，如圖5所示
[0021] 如圖4 轉矩特性曲線、圖5功率特性曲線所示，本實用新型具有低基速大轉矩，高
基速大功率，恒功率調速范圍特寬的優良特性。即一臺本實用新型分裝式電主軸伺服電機
可同時獲得原兩臺“單基速”伺服電機特性。
[0022] 本實用新型克服了傳統雙速電機“變極法”的缺點，滿足了數控機床特別是電主軸
對伺服電機高性能、小型化、輕量化、高速化的要求，同時還能減少伺服驅動器的容量，降低
成本。
[0023] 當然，本實用新型還可有其它多種實施例，在不背離本實用新型精神及其實質的
情況下，熟悉本領域的技術人員可根據本實用新型作出各種相應的改變和變形，但這些相
應的改變和變形都應屬于本實用新型所附的權利要求的保護范圍。
|
