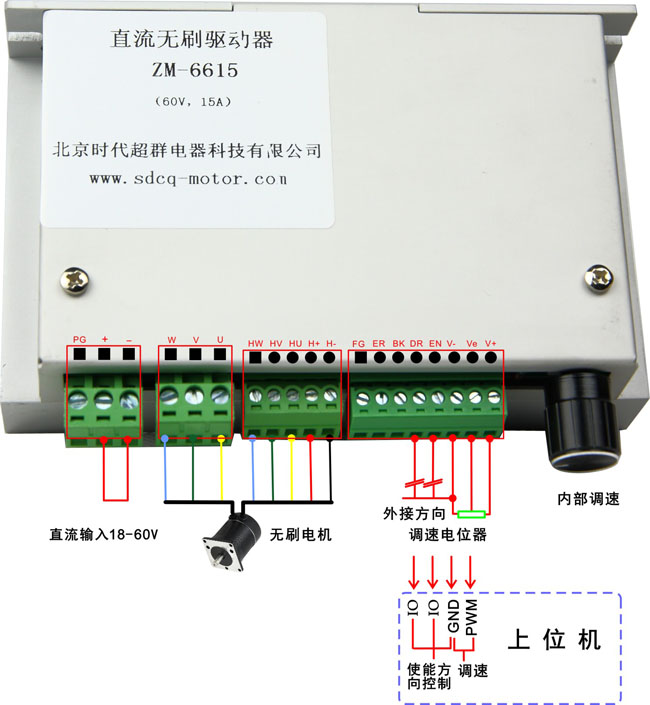

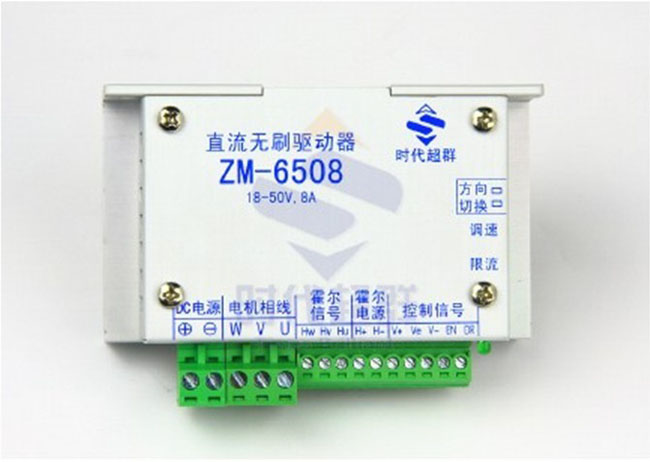

ZM-6508、ZM-6615是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。

1、高集成度高可靠性無刷直流(BLDC)電機控制器；
2、三相全橋，PWM 斬波方式；
3、閉環穩速，大負載時電機仍能保持轉速；
4、純硬件設計，高速度，高抗干擾能力；
5、周波限電流方式，保護更加精確快速；
6、低發熱，大功率



1、欠電壓(≤13V)、過熱(>150℃)自動保護；
2、堵轉保護時間 1-13 秒可調；
3、霍爾錯誤保護；
4、輸出限流線性可調：1-15A；
5、支持內置電位器、外接電位器、模擬電壓和 PWM 調速；
6、帶有使能功能；
7、帶有速度反饋信號輸出；
8、帶有 EABS 電子剎車功能；
9、具有緩啟動功能，避免電流過沖，有效保護電機。

產品工作條件

項目		最小	額定	****	單位
環境溫度		-30		60	℃
（DC）輸入電壓（DC）		18		50	V
輸出電流		1.5		8	A
適用電機轉速		0		20000	rpm
霍爾信號電壓		4.5	5	5.5	V
霍爾驅動電流			10		mA
外接調速電位器			10k		Ω
（Ve）模擬調速電壓（Ve）		0		5	V
PWM調速信號電壓		4.5		5.5	V
PWM調速信號占空比		0		100	%
控制接口電壓	H	3	5	24	V
	L	0	0	0.5	V
