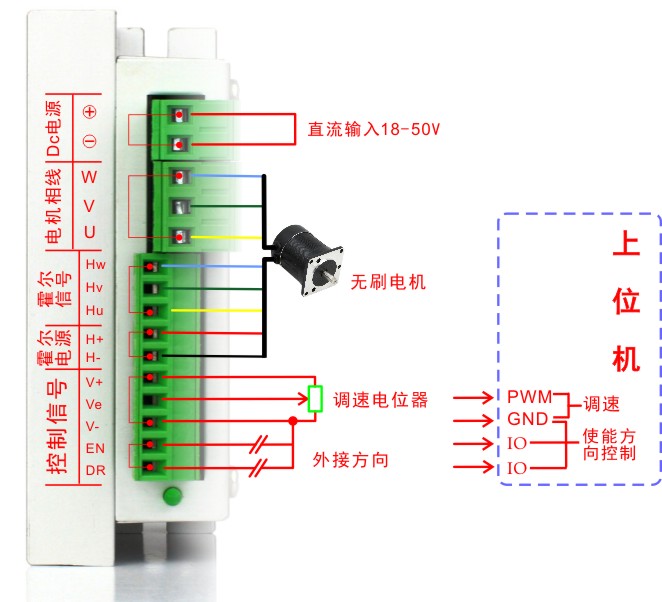

炸等危險 本產品為直流電源供電，請確認電源正負極正確后通電※無刷電機的相線和霍爾線必須與驅動器完全接對，才能通 電，否則可能因大電流導致驅動器燒毀 請勿帶電插拔連接線纜，且通電中不允許有線纜短路，否則將導致產品損壞。電機運行中如需改變方向，必須先減速致電機停止后， 再換方向，驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或腐蝕性異物，儲存和使用時請注意防潮防塵。驅動為功率設備，盡量保持工作環境的散熱通風。   電機的相線及霍爾共 8 條線都有明確定義，必須與驅動器一一對應完全匹配；在電機線定義不確定的前提下，僅采用顏色對應接法是錯誤的。

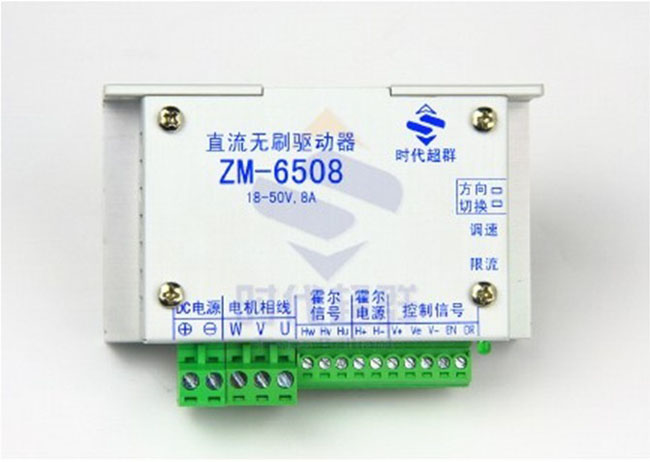

1、高集成度高可靠性無刷直流(BLDC)電機控制器；
2、三相全橋，PWM 斬波方式；
3、閉環穩速，大負載時電機仍能保持轉速；
4、純硬件設計，高速度，高抗干擾能力；
5、周波限電流方式，保護更加精確快速；
6、低發熱，大功率

1、欠電壓(≤13V)、過熱(>150℃)自動保護；
2、堵轉 6 秒自動保護；
3、霍爾錯誤保護；
4、輸出限流線性可調：1.5-8A；

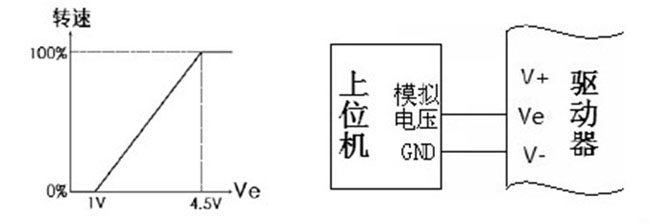

5、支持內置電位器、外接電位器、模擬電壓和 PWM 調速；

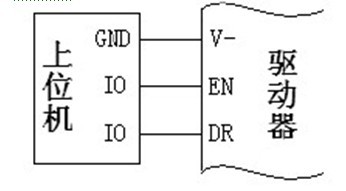

6、帶有使能功能；
7、具有緩啟動功能，避免電流過沖，有效保護電機

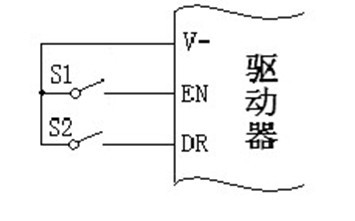

:注②:當使用此功能時請確認驅動器側面的“方向”撥碼為OFF

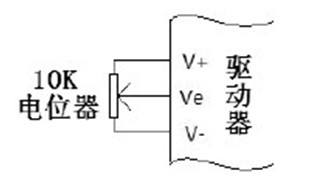

2.12.1外接10K電位器調速，需將電位器接到驅動器的V+、Ve、V-接口；通過旋轉電位器來調節電機轉速(Ve接電位器的中間腳)，接線示意如圖：
