直流電機按照勵磁方式的不同，可以分為下列幾種類型。

1．他勵直流電機

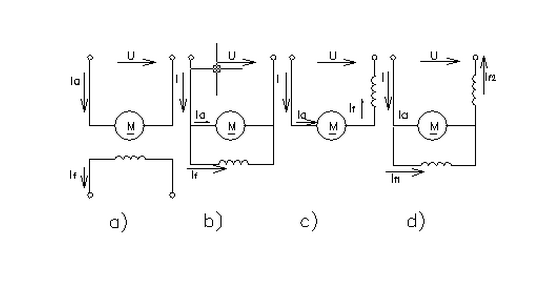

勵磁繞組與電樞繞組無聯接關系，而由其他直流電源對勵磁繞組供電的直流電機稱為他勵直流電機，接線如圖所示。圖中M表示電動機，若為發電機，則用G表示。永磁直流電機也可看作他勵直流電機。

2．并勵直流電機

并勵直流電機的勵磁繞組與電樞繞組相并聯，接線如圖所示。作為并勵發電機來說，是電機本身發出來的端電壓為勵磁繞組供電；作為并勵電動機來說，勵磁繞組與電樞共用同一電源，從性能上講與他勵直流電動機相同。

3．串勵直流電機

串勵直流電機的勵磁繞組與電樞繞組串聯后，再接于直流電源，接線如圖所示。這種直流電機的勵磁電流就是電樞電流。

4．復勵直流電機

復勵直流電機有并勵和串勵兩個勵磁繞組，接線如圖所示。若串勵繞組產生的磁通勢與并勵繞組產生的磁通勢方向相同稱為積復勵。若兩個磁通勢方向相反，則稱為差復勵。

不同勵磁方式的直流電機有著不同的特性。一般情況直流電動機的主要勵磁方式是并勵式、串勵式和復勵式，直流發電機的主要勵磁方式是他勵式、并勵式和和復勵式。

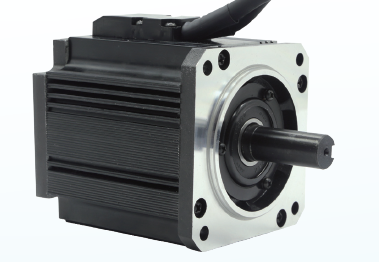

直流無刷電機推薦：80 系列無刷電機

一般規格：

電角度………………120 度

防護等級………………IP40

絕緣等級………………B 級

電氣強度………………500VDC for one minute

絕緣電阻………………100MΩmin 500VDC

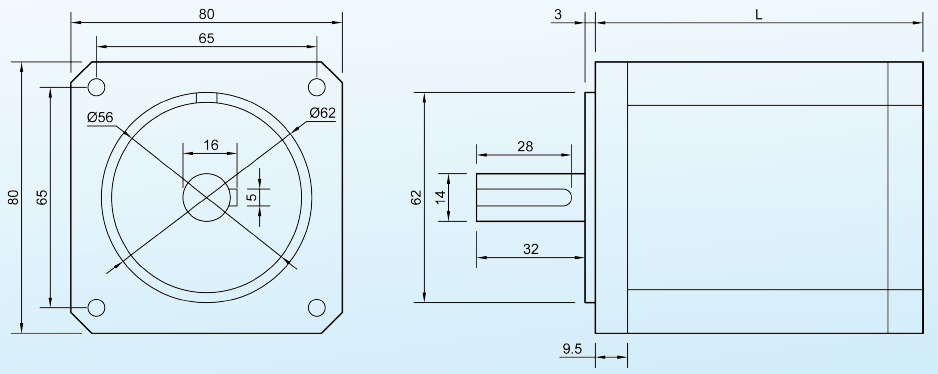

外形/ 電氣原理圖：

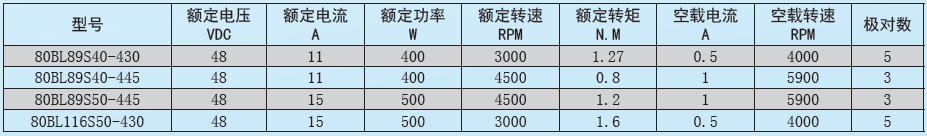

技術數據：

聯系人：李先生    電話：18010107283    QQ號碼：2223199877
