下面是客戶特殊定制的用于冰激淋機使用的一套無刷套裝+6速比的減速機+ZM-6615驅動器。
高壓直流無刷電57BL115S21-230TF9 24V 210W 3000轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。配套ZM-6615高性能無刷驅動器(控制器)是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。ZM-6615高集成度高可靠性無刷直流(BLDC)電機控制器；三相全橋，PWM斬波方式；閉環穩速，大負載時電機仍能保持轉速；純硬件設計，高速度，高抗干擾能力；周波限電流方式，保護更加精確快速；低發熱，大功率。 聯系方式：QQ:467102884
電話：13811070445（劉女士）
型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 | 57BL115S30-3150
| 310
| 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2 |
配套精密行星減速機

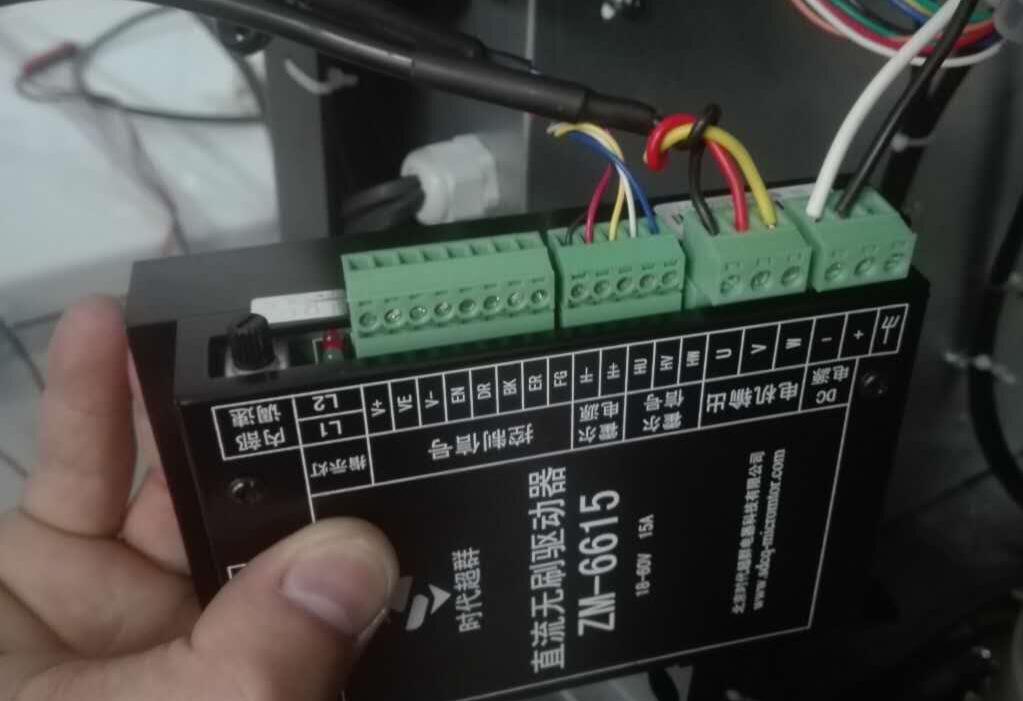

我公司生產的減速機可分兩種 普通的也就是PX系列的 超高精密的是PL系列 PX57N006S0-SKK為客戶定制減速比為1:6，輸出扭矩0.7*6*80%=3NM左右，回程間隙≤20，可配57系列步進/無刷電機使用。輸出端，軸徑12MM，D軸，出軸長21MM 客戶電機和減速機裝上后，正常輸出轉速為3000/6=500轉，而客戶反應減速機轉的非常慢，那么是什么原因呢？ 1.減速機和電機沒有組裝好，我公司提供配套組裝服務，大大降低這種可能性 2.電機銜接錯，根據這種情況我們要求客戶拍一下接線圖，客戶發來的接線圖如下

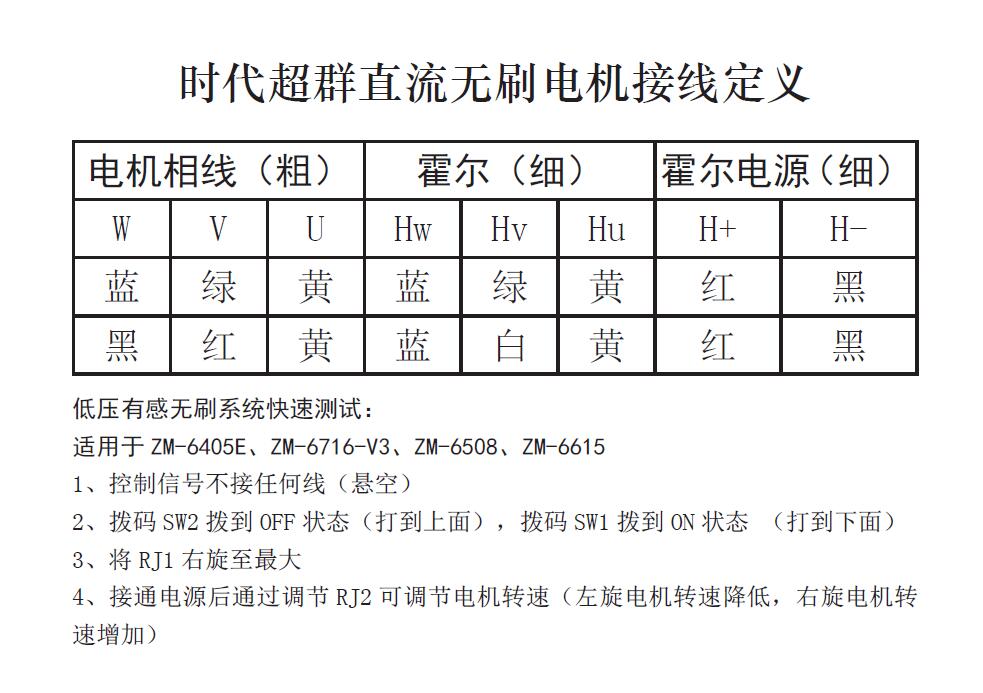

熟悉我們產品的客戶可能一眼就發現電機 相線解錯了，U應該接黃色，這是客戶有疑問了，相線接錯，電機也可以轉嗎？答案當然是肯定的。不過這會大大降低電機的壽命。電機很容易就壞掉了。 下面分享一下。時代超群無刷電機接線示意圖：
