CS10-2可外接電位器并且轉接板自帶電位器 正限位 負限位 限位 實時顯示頻率 限位模式切換 送 自帶升降速 控制器面板也可以隨時微調速度 下面以CS10-2為例給大家介紹一下此款控制器接線的主意事項
客戶把線都給裝上，開電後按控制器的左或右鍵，馬達皆會很慢速的轉動，但我轉調速的旋鈕或加速鍵皆無作用，不知問題是出在哪裡?
客戶發來一張這樣的對比圖，可見客戶調速范圍太小了，對于伺服電機來說通常是10000個脈沖轉一圈，這么小的脈沖調節范圍，根本就對電機加減速起不到什么作用，這時候需要調整電子齒輪比，把電機轉一圈的脈沖數降低。這樣是比較合理的方式

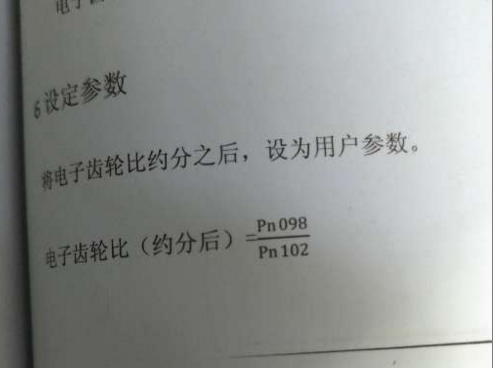

電子齒輪設定 PN98分子10000 除以 PN102分母 10000脈沖一圈 假如需要5000脈沖一圈 就是10000除以5000 就是 PN98設置2 PN102設置 為1
根據上述解決方案，客戶加大pn098的數值後，轉速有變快了，但一通電就快速的轉，還是無法用控制器的調速旋鈕來調速。 那么我們就要對控制器進行一下了解，CS10-2控制器，有兩種方式調速，一種方式是面板調速，另一種是會結伴上的旋鈕調速，兩種只能用一種調速方式  要用這個鍵可以切換調速模式，用這個換按鈕來切換是屏幕按鍵調速，還是電位器調速
客戶經過調整后可以了，但發現順時鐘到底是最慢速，逆時鐘到底也就是0的位置是****速，請問可以更改嗎？另雖然順時針轉到底，但馬達還是會緩慢的轉動，可以完全都不動嗎？ 針對客戶的問題，首先順您是真的旋轉是固定的。兩外，及時速度調到****，也是不能完全阻止脈沖的發送。要想讓電機完全不懂。就需要停止鍵。這款控制器是階梯型調速。至此客戶的問題就都解決了
| 類別 | 新型號 | 參數 | 驅動器配 | | 40系列 | 40AEA01030-SC3 | 0.32NM 100W 3000轉 | DM-04EA | | 60系列（220V） | 60AEA02030-SC3 | 0.637NM 200W 3000轉 | DM-04EA | | 60AEA04030-SC3 | 1.27NM 400W 3000轉 | DM-08EB | | 60AEA06030-SC3 | 1.91NM 600W 3000轉 | DM-08EB | 80系列（220V）
| 80AEA04030-SC3 | 1.27NM 400W 3000轉 | DM-08EB | | 80AEA07530-SC3 | 2.39NM 750W 3000轉 | DM-08EB | | 80AEA07320-SC3 | 3.5NM 730W 2000轉 | DM-08EB | | 80AEA10025-SC3 | 4NM 1.0KW 2500轉 | DM-12EA | | 90系列（220V） | 90AEA07530-SC3 | 2.39NM 750W 3000轉 | DM-08EB
| | 90AEA07320-SC3 | 3.5NM 730W 2000轉 | DM-08EB
| | 90AEA10025-SC3 | 4NM 1.0KW 2500轉 | DM-12EA | | 110系列（220V） | 110AEA06030-SH3 | 2NM 600W 3000轉 | DM-08EB | | 110AEA12030-SH3 | 4NM 1.2KW 3000轉 | DM-26EA | | 110AEA15030-SH3 | 5NM 1.5KW 3000轉 | DM-26EA
| | 110AEA12020-SH3 | 6NM 1.2KW 2000轉 | DM-12EA | | 110AEA18030-SH3 | 6NM 1.8KW 3000轉
| DM-26EA | | 130系列（220V） | 130AEA10025-SH3 | 4NM 1.0KW 2500轉
| DM-12EA | | 130AEA13025-SH3 | 5NM 1.3KW 2500轉 | DM-26EA | | 130AEA10015-SH3 | 6NM 1KW 1500轉 | DM-12EA | | 130AEA15025-SH3 | 6NM 1.5KW 2500轉 | DM-26EA | | 130AEA20025-SH3 | 7.7NM 2.0KW 2500轉 | DM-26EA | | 130AEA10010-SH3 | 10NM 1.0KW 1000轉 | DM-08EB | | 130AEA15015-SH3 | 10NM 1.5KW 1500轉 | DM-26EA | | 130AEA26025-SH3 | 10NM 2.6KW 2500轉 | DM-26EA | | 130AEA23015-SH3 | 15NM 2.3KW 1500轉 | DM-26EA | | 130AEA38025-SH3 | 15NM 3.8KW 2500轉 | DM-38EA
|
