第一步：接線

接線定義：

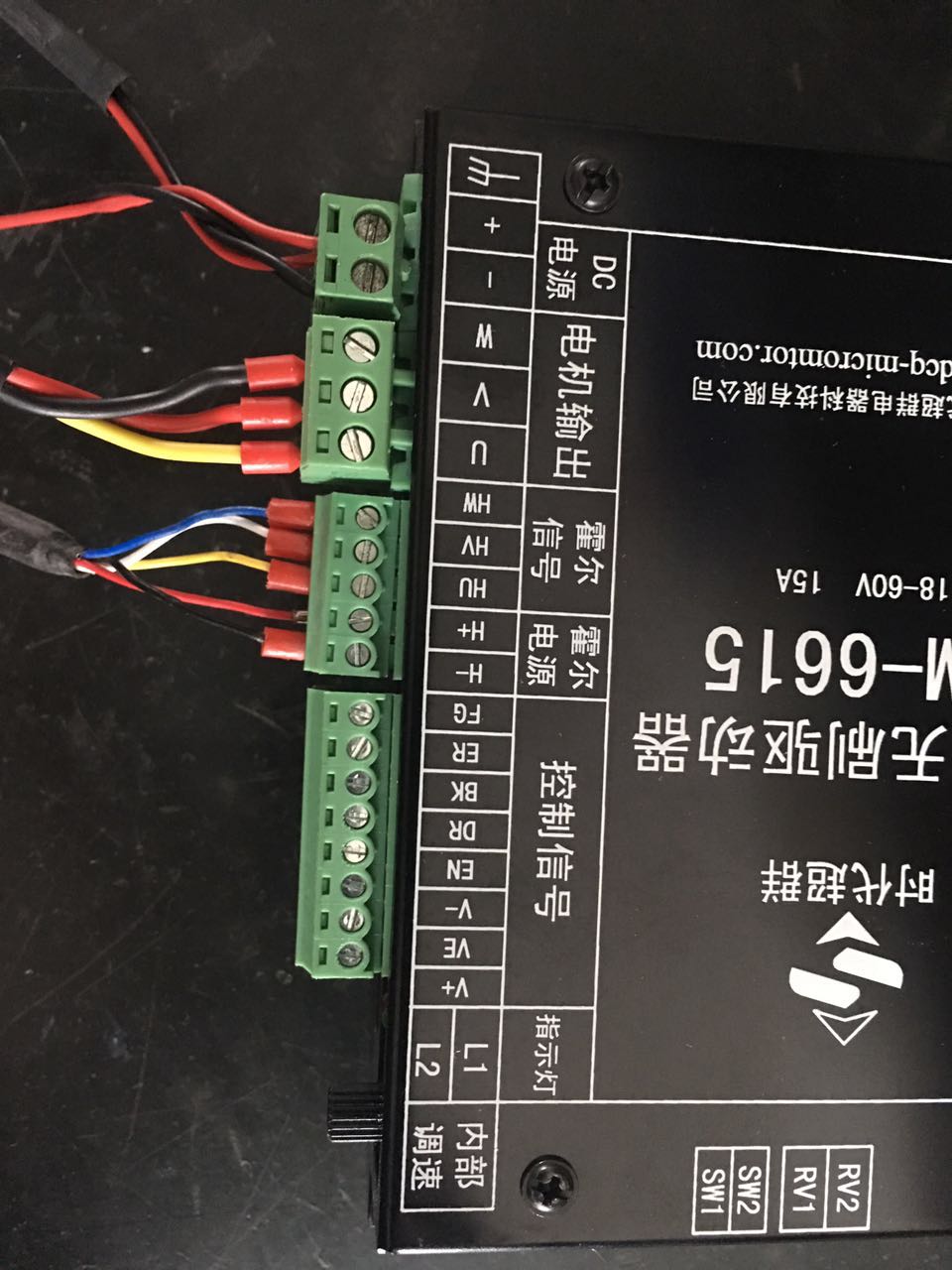

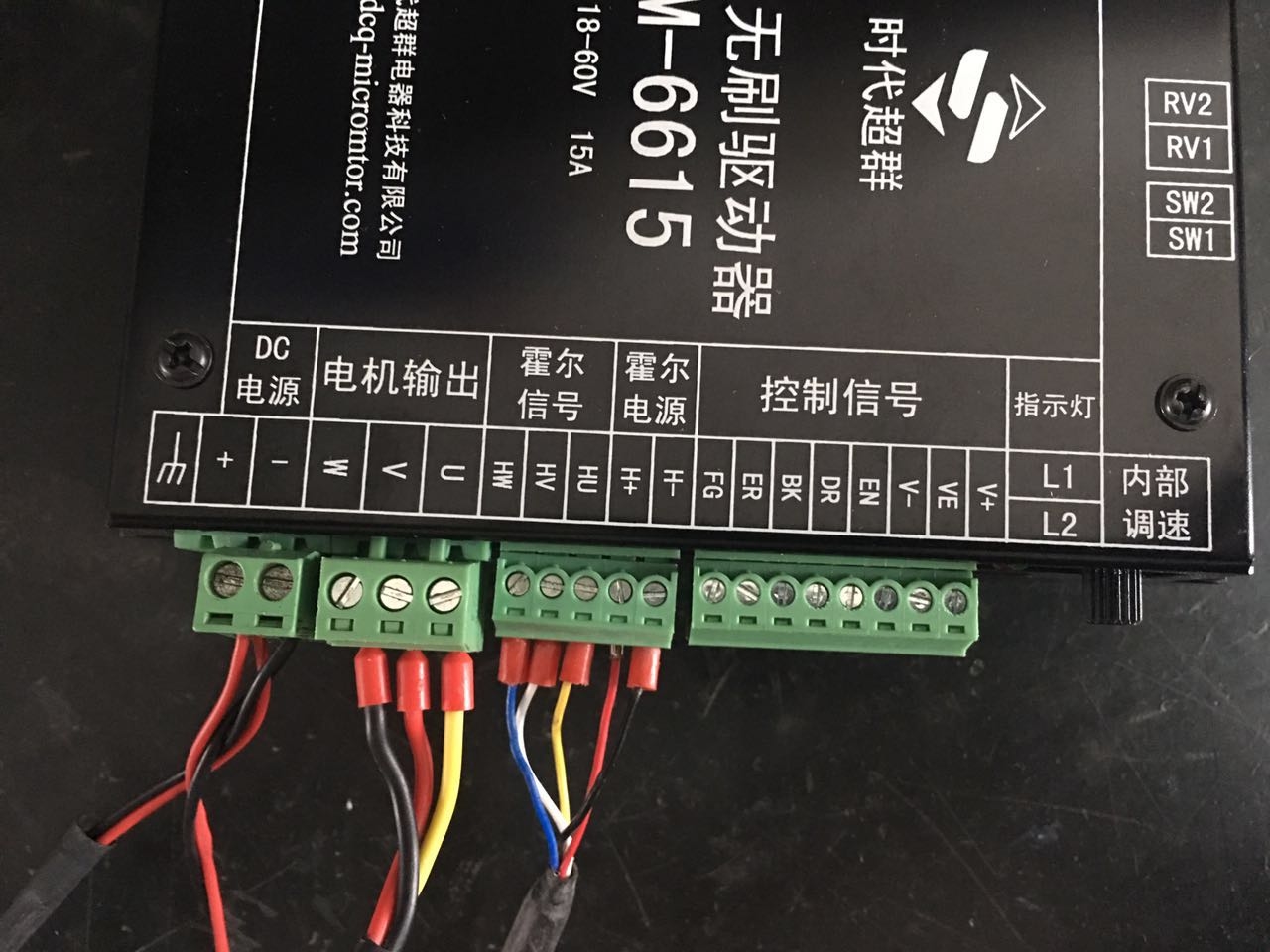

將驅動和電機如上圖接上，如圖

接線時要嚴格按照接線定義來接，接錯任意一根都有可能導致電機不正常（如：發熱，發抖，電機過大，噪音），嚴重者可能會燒壞驅動

第二步：測試

調速說明

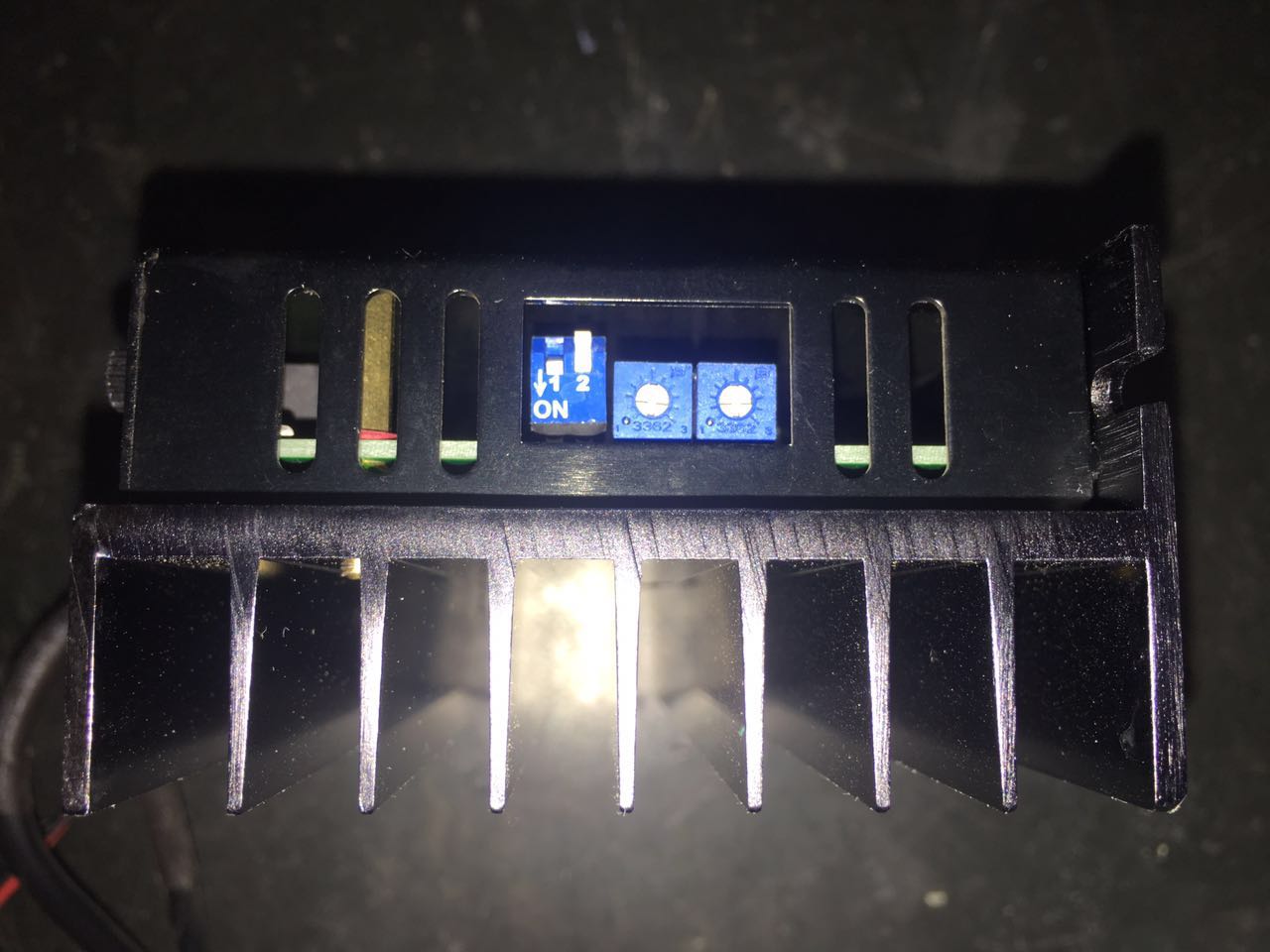

內部調速時側面撥碼SW1必定打在on狀態

如圖：

這個時候擰正面電位器，電機就會從0開始慢慢啟動至****轉速

外部調速則將SW1撥碼開關調至OFF并且在V+、Ve、V-三個接口處連接一個10K電位器如下圖：

這時調節電位器就能控制電機速度。

也可以在Ve和V-之間加一個5V可調電壓調速。

使能說明

當撥碼開關在ON時，EN和V-短接，電機停止

當撥碼開關在OFF時，EN和V-短接，電機啟動

這兩種狀態是完全相反的兩種情況

      方向說明

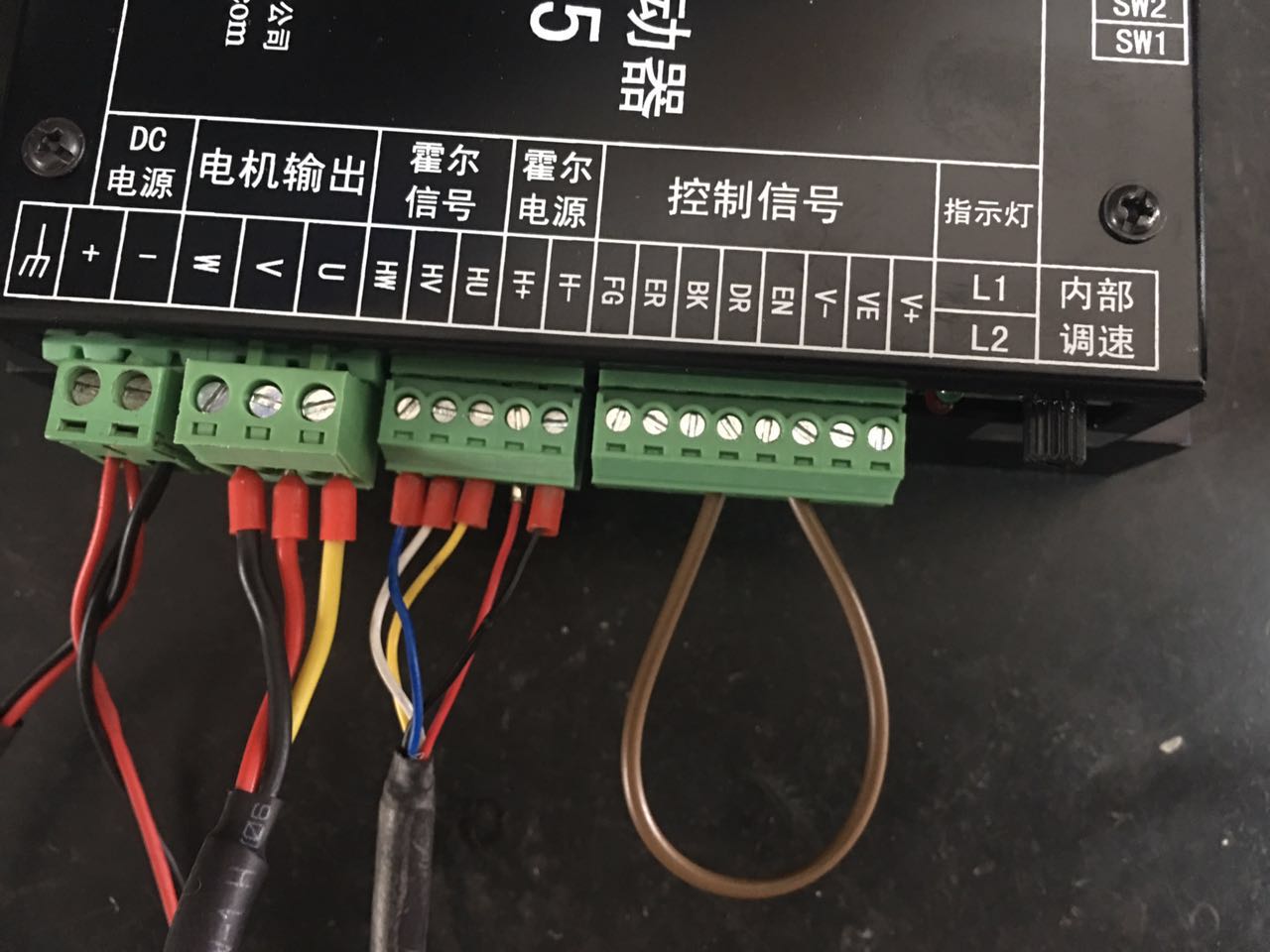

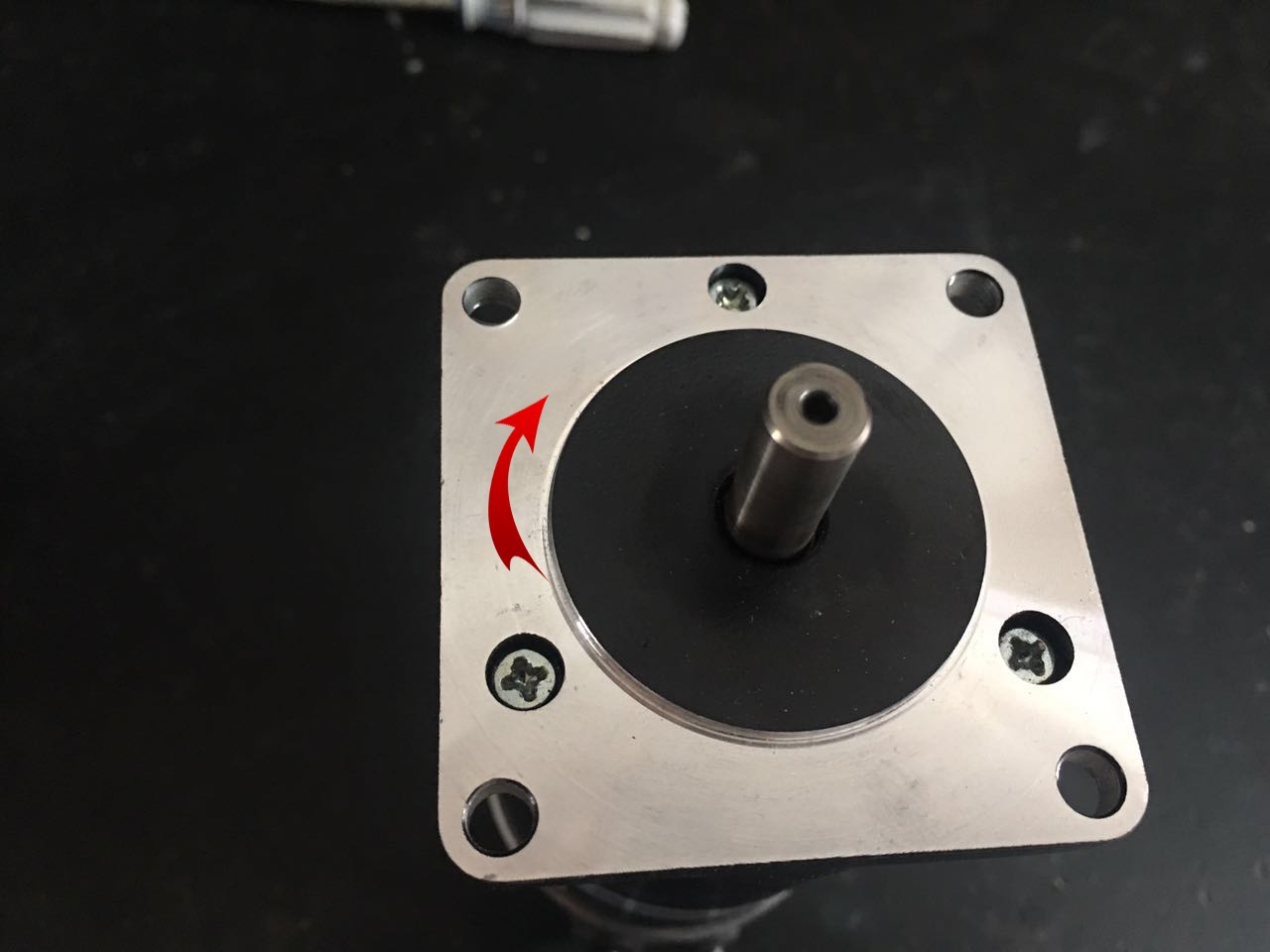

      當V-和DIR導通電機正轉如下圖

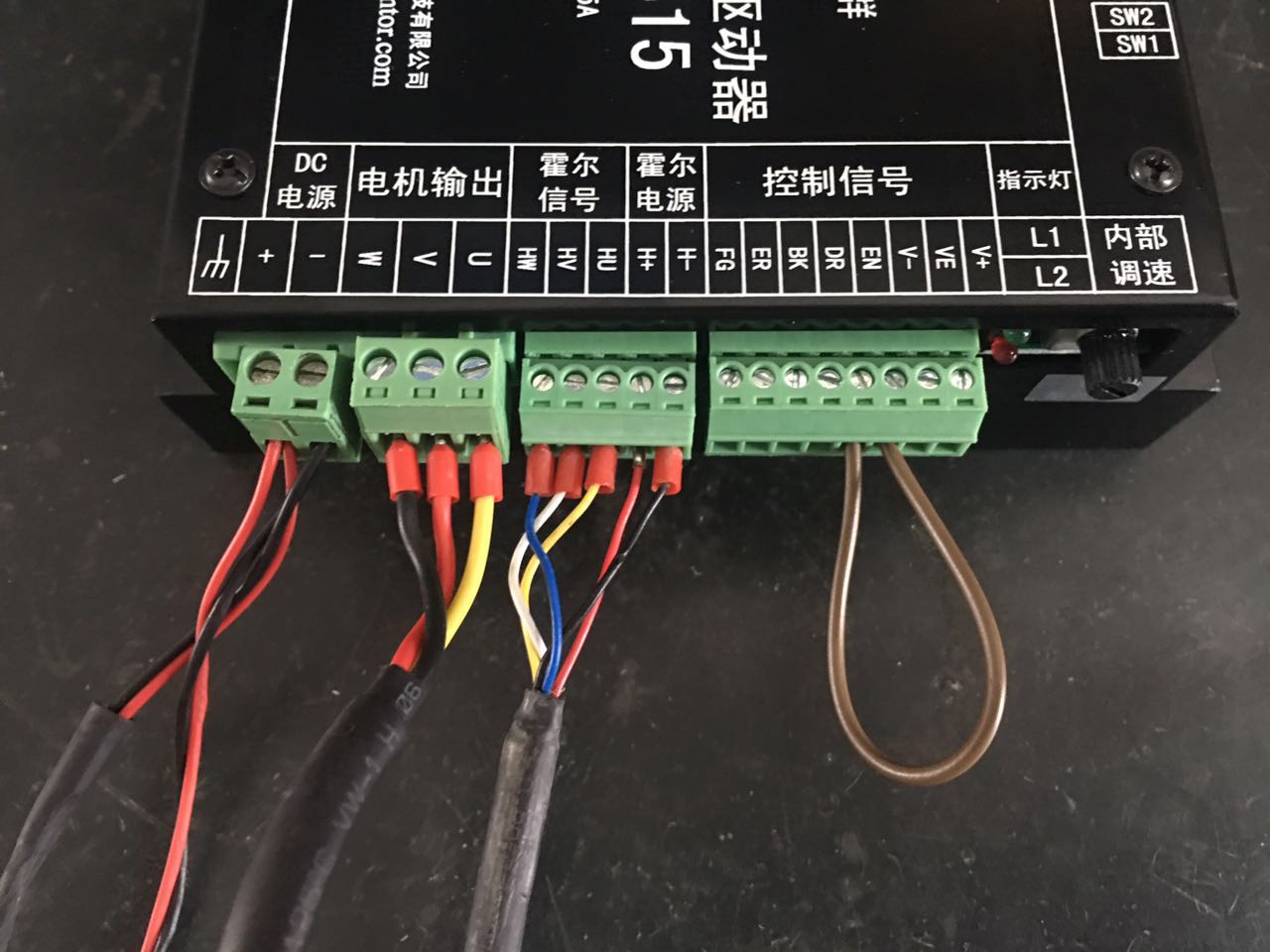

     V-和DIR斷開電機反轉如下圖

   剎車功能

此驅動器自帶剎車功能，可以讓電機快速停止，并且停止完成后，電機有較大阻力

       堵轉保護時間功能

RV1為堵轉保護時間，當驅動一直在給電機供電的時候，電機突然堵住不轉了，這個時候驅動繼續長時間給電機相線供電則會燒壞線圈，此款驅動帶有堵轉保護功能，當電機堵轉了一定時間以后，驅動保護，并且自動斷開電機相線的供電，更有效的保護了電機和驅動。

       限流值

無刷電機轉到****轉速時，往往都比額定轉速快很多，當電機加上負載后，轉速下降到額定轉速時，這個時候驅動輸出的電流值。
