·簡介

ZDM-2HA865 為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。

本驅動器適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。

·技術特點

采用全新 32 位電機控制專用 DSP 芯片；·采用先進的矢量型閉環控制技術； ·LED 數碼管顯示配按鍵操作，直觀明了，操作方便；

·靜態電流和動態電流可以任意設置（0---8.2A 范圍內）；·可適配驅動 (57/60) 和 86 系列混合式閉環步進電機；·光電隔離信號輸入 / 輸出；

·脈沖響應頻率****可達 200KHz；·提供 16 檔通用細分選擇，**** 256 細分（51200 脈沖 / 轉）；

·提供與各種脈沖源相匹配的電子齒輪（任意細分值）；·具有過流、過熱、過壓和跟蹤誤差超差等保護；·位置控制模式和速度控制模式可選；

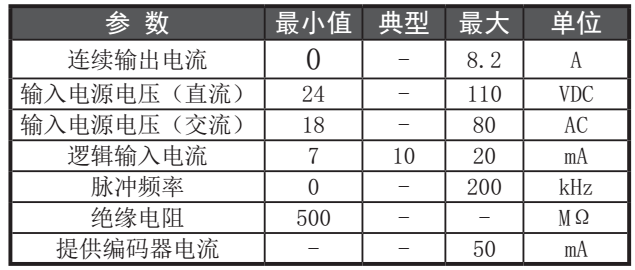

·電器指標

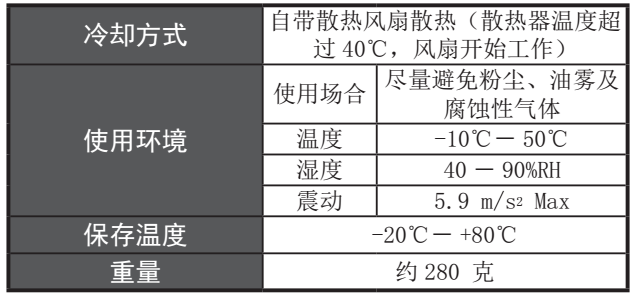

·使用環境

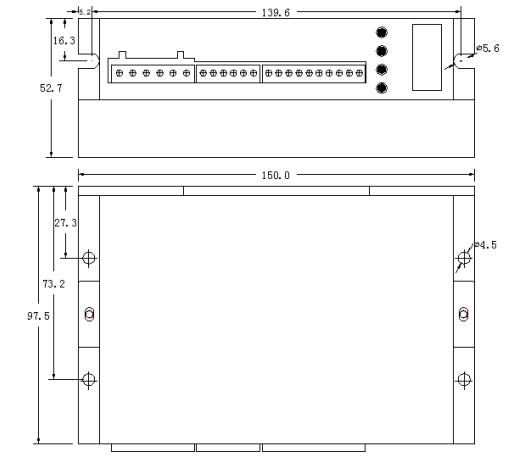

·機械安裝尺寸圖

注意：保持驅動器的良好散熱

·驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為80℃以內；·安裝驅動器時請盡量采用直立側面安裝，遠離熱源、不能封擋住風扇的風道。必要時在安裝驅動器的電氣柜上安裝散熱通風風扇，使電氣柜里外空氣對流，保證驅動器在可靠工作溫度范圍內工作。

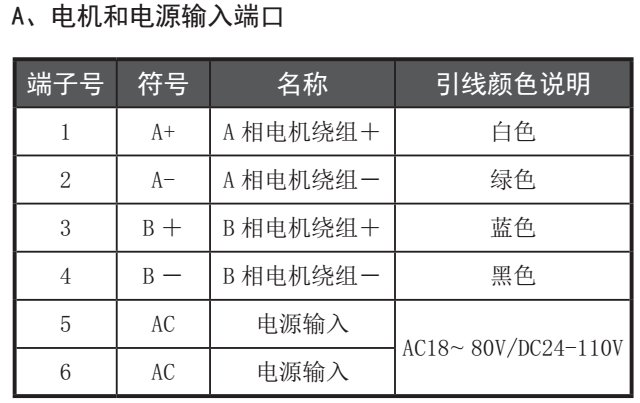

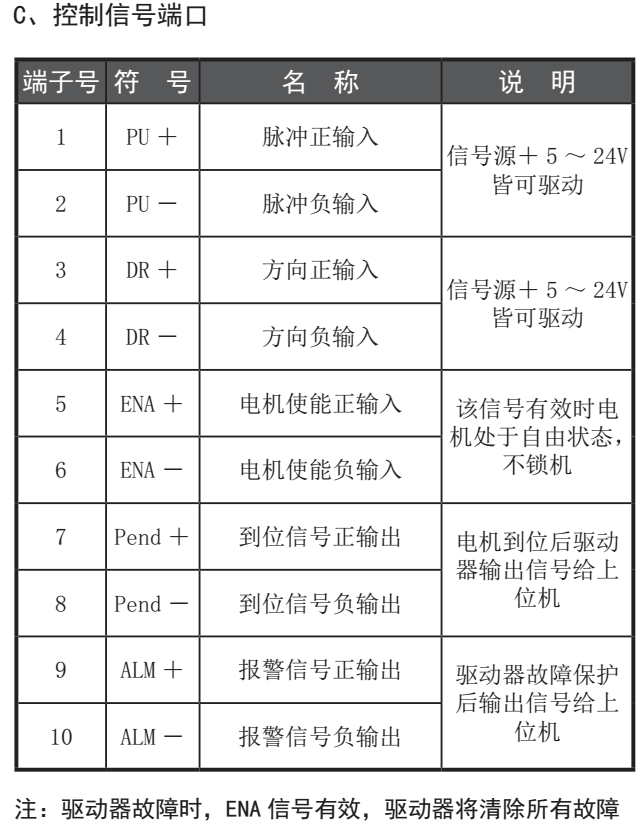

·端口定義

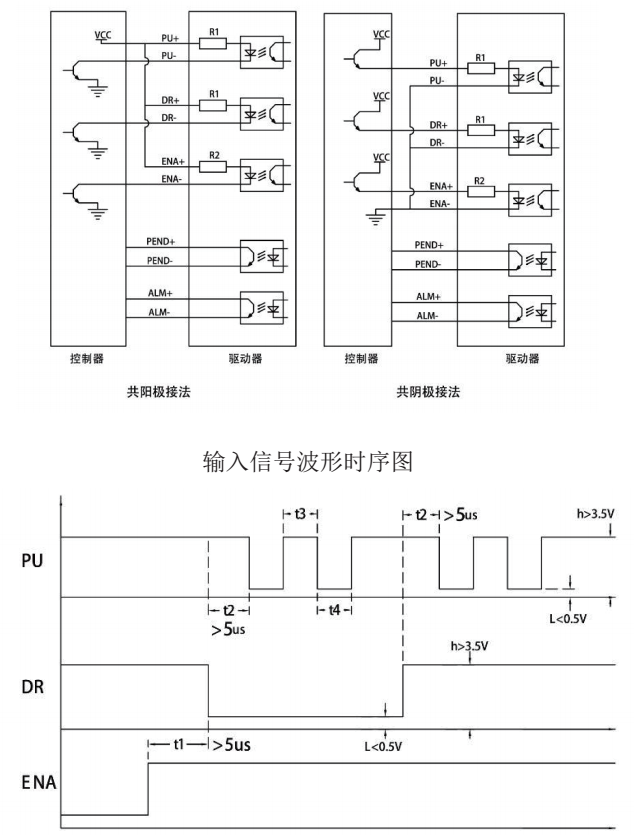

·控制信號接口電路圖

·參數設定

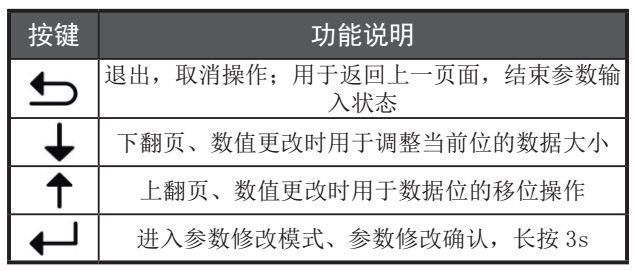

驅動器的操作面板由 4 個 LED 數碼顯示器和 4 個按鍵組成，用來顯示系統各種狀態、參數設置等。

驅動器每次上電時會顯示一下當前驅動器所使用的版本號，3 秒后顯示當前驅動器的狀態（待機運轉速度 0，有故障時顯示當前的故障代碼）。驅動器進入正常工作模式時，實時顯示當前馬達的轉數（轉 / 分鐘），當馬達反轉時數碼管顯示值的最左邊位（****位）閃爍；驅動器發生多個故障報警時，輪流閃爍顯示對應的故障代碼。

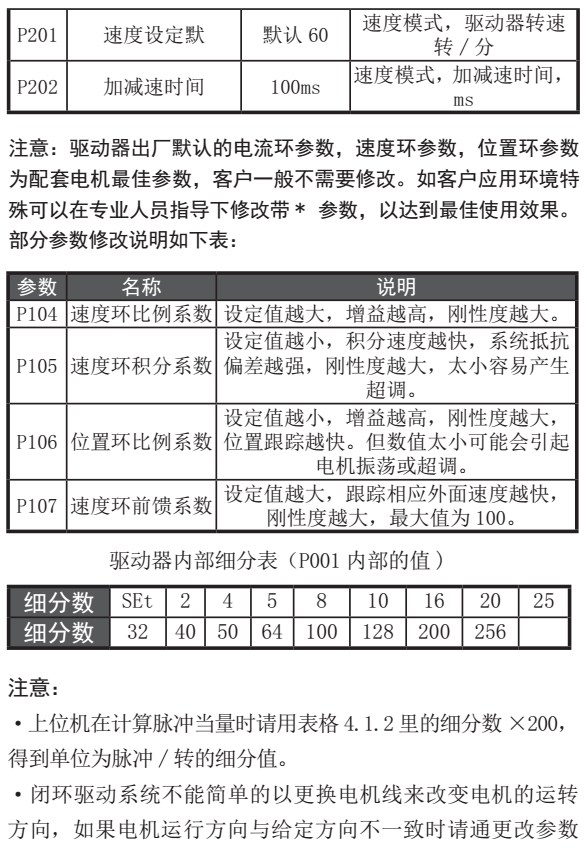

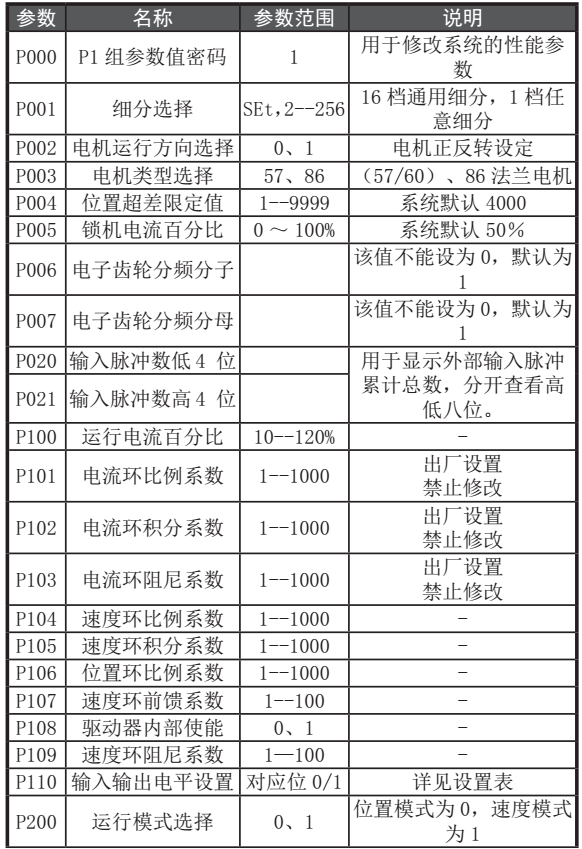

·參數功能說明

驅動器提供 2 組參數供用戶操作，其中 P0 組參數用于設置驅動器的幾個常規參數值（如細分、鎖機電流，電機類型等）， P1 組參數用于設置驅動器的性能參數指標值，詳見下表

·應用領域
