·DY-I 單軸控制器

1 產品概述

DY-IS 系列步進/ 伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。

2 系統特點

· 控制軸數：單軸；

· 指令特點：任意可編程（可實現各種復雜運行：定位控制和非定位控制）；

· ****輸出頻率：40KHz( 特別適合控制細分驅動器)；

· 輸出頻率分辨率：1Hz

· 編程條數：**** 99 條；

· 輸入點：6 個（光電隔離）；

· 輸出點：3 個（光電隔離）；

· 一次連續位移范圍：-7999999~+7999999；

· 工作狀態：自動運行狀態、手動運行狀態、程序編輯狀態、參數設定狀態；

· 升降曲線：2 條（****化）；

· 顯示功能位數：8 位數碼管顯示，手動/ 自動狀態顯示、運行/ 停止、狀態顯示、步數/ 計數值/ 程序顯示、編輯程序，參數顯示、輸入/ 輸出狀態顯示、CP 脈沖和方向顯示；

· 自動運行功能：可編程，通過面板按鍵和加在端子的電平可控制自動運行的啟動和停止等操作；

· 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）；

· 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、手動長度、手動速度、中斷跳轉行號和回零速度；

· 程序編輯功能：可任意插入、刪除和修改程序。具有跳轉行號、數據判零、語句條數超長和超短的判錯功能；

· 回零點功能：可雙向自動回到零點；

· 編程指令：共 14 條指令；

· 外操作功能：通過參數設定和編程，在 A 操作和B 操作端子上加開關可執行外部中斷操作；

· 電源：AC220V（電源誤差不大于15%）。

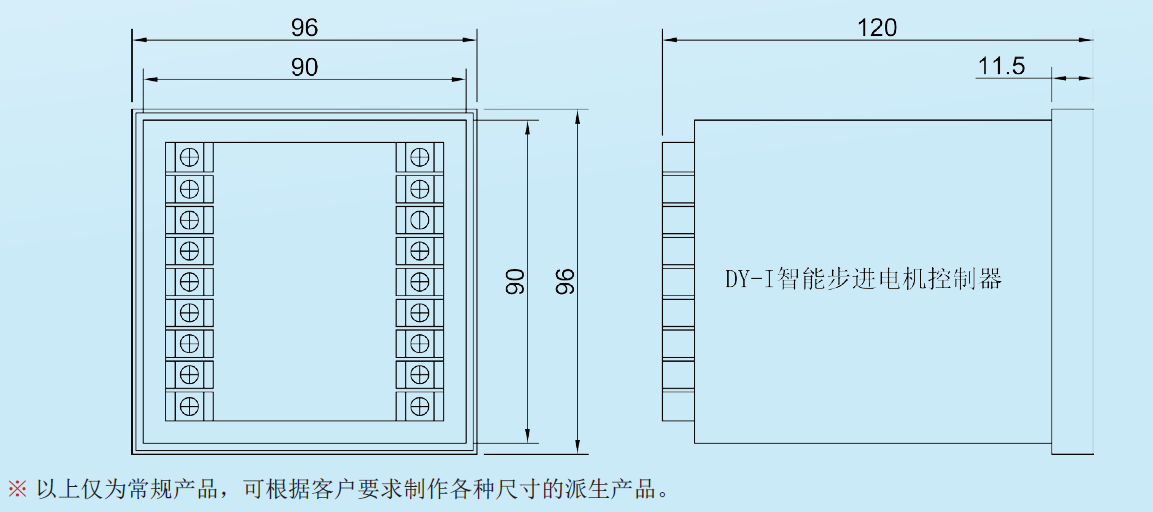

3 產品尺寸

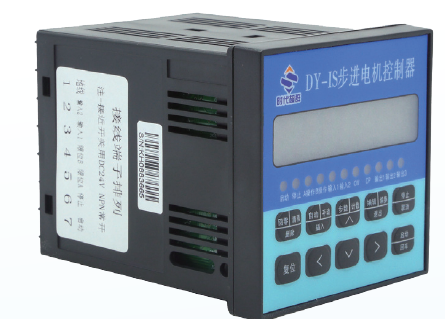

·DY-IS 單軸控制器

1 產品概述

DY-IS 系列步進/ 伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。

2 系統特點

· 控制軸數：單軸；

· 指令特點：任意可編程（可實現各種復雜運行：定位控制和非定位控制）；

· ****輸出頻率：40KHz( 特別適合控制細分驅動器)；

· 輸出頻率分辨率：1Hz；

· 編程條數：99 條；

· 輸入點：6 個（光電隔離）；

· 輸出點：3 個（光電隔離）；

· 一次連續位移范圍：—7999999~7999999；

· 工作狀態：自動運行狀態，手動運行狀態，程序編輯狀態，參數設定狀態；

· 升降速曲線：2 條（****化）；

· 顯示功能位數：8 位數碼管顯示、手動/ 自動狀態顯示、運行/停止狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/ 輸出狀態顯示、CP 脈沖和方向顯示；

· 自動運行功能：可編輯，通過面板按鍵和加在端子的電平可控制自動運行的啟動和停止；

· 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）；

· 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、手動長度、手動速度、中斷跳轉行號和回零速度；

· 程序編輯功能：可任意插入、刪除可修改程序。具有跳轉行號、數據判零、語句條數超長和超短的判斷功能；

· 回零點功能：可雙向自動回到零點；

· 編程指令：共14 條指令；

· 外操作功能：通過參數設定和編程，在( 限位A)A 操作和( 限位B)B 操作端子上加開關可執行外部中斷操作；

· 電源：AC220V（電源誤差不大于±15%）。

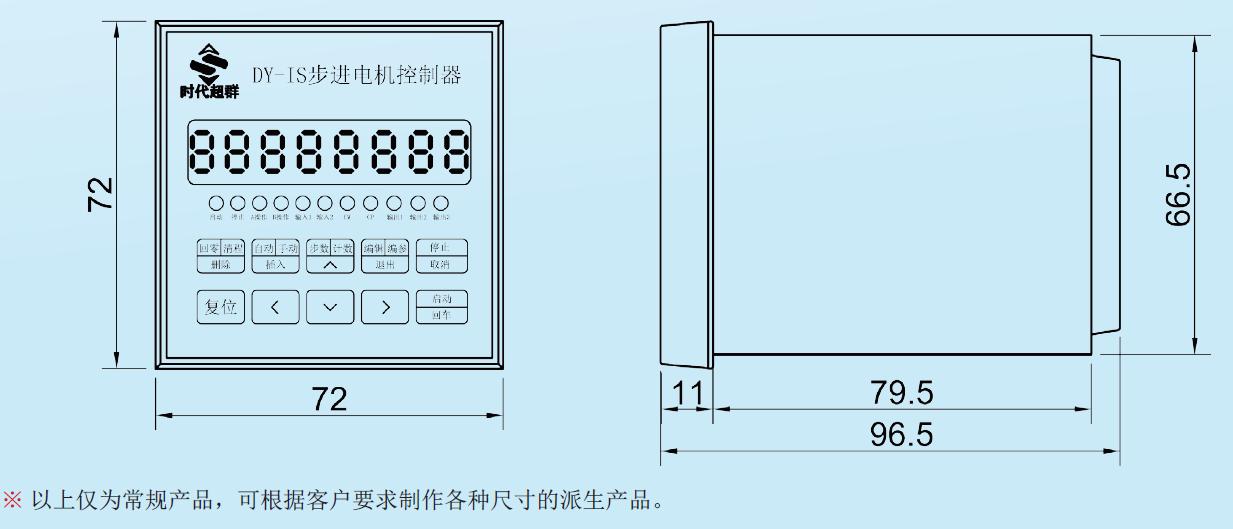

3 尺寸圖

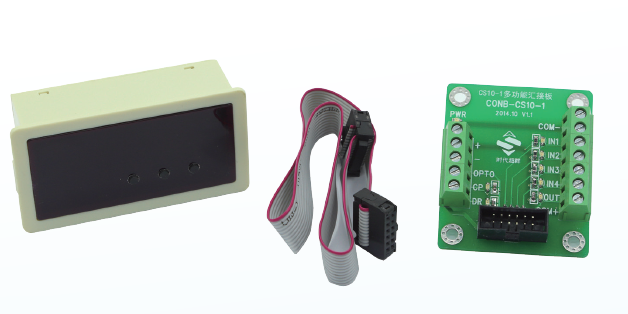

·CS10-1單軸控制器

1 產品概述

CS10-1 是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。

2 系統特點

· 控制軸數：單軸

· 指令特點：任意可編程（可實現各種復雜定位控制）

· ****輸出頻率：25 KHz（特別適合控制細分驅動器）

· 轉接板：控制器自帶轉板方便與驅動器接線

· 編程條數：****99 條

· 輸入點：4 個( 非隔離）

· 輸出點：1 個( 非隔離）

· 一次位移范圍：-99999 ~ +999999

· 工作狀態：自動運行狀態、手動運行狀態、程序編輯狀態、參數設定狀態

· 升降速曲線：本控制器****特點，多條曲線可任意設定（可分別設定升速和降速，滿足 不同要求, 如：快升慢降、慢生快降）

· 顯示功能：6 位數碼管可顯示坐標、延時、計數等，指示燈可顯示 手動/ 自動/ 編輯狀態

· 自動運行功能：可編程，通過面板按鍵控制自動運行的啟動和停止等操作

· 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）

· 參數設定功能：可設定起跳頻率、升降速曲線、手動狀態定長可調、手動狀態速度可調

· 編程指令：共10 條指令；支持50 行程序

· 程序編輯功能：可任意插入、刪除和修改程序

· 電源DC：12V-24V

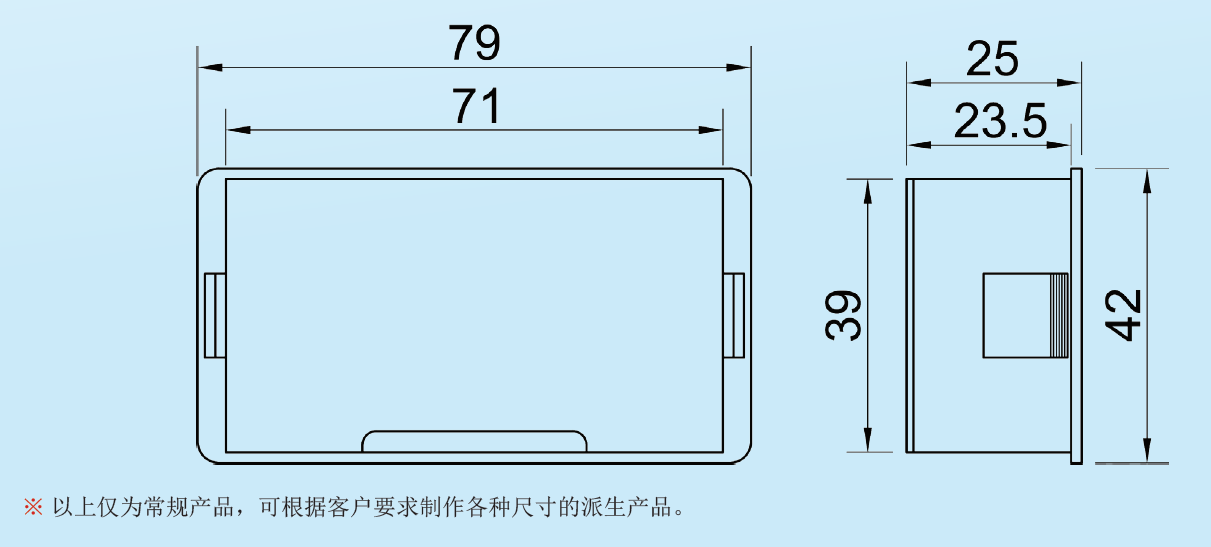

3 產品尺寸

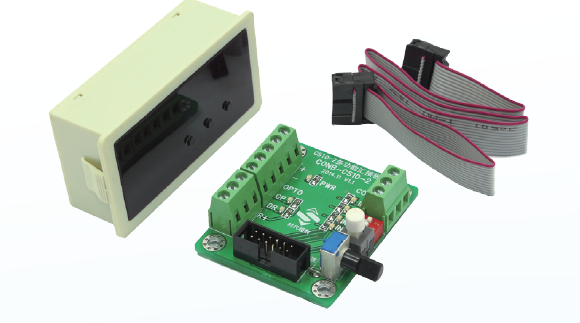

·CS10-2單軸控制器

1 產品概述

CS10-2 是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。

2 系統特點

· 控制軸數：單軸

· 指令特點：任意可調速

· ****輸出頻率：50 KHz

· ****頻率：299 HZ

· 轉接板：控制器自帶轉板方便與驅動器接線

· 手動運行功能：正反轉、調速控制

· 電源：DC 12V-24V

· 電位器：轉接板可外接電位器 , 轉接板也自帶點位器（電位器10K）

· 限位：可接正限位負限位

· 限位模式切換：（第一種限位是：碰到任何限位都減速停止。第二種限位是：碰到A 限位減速停止朝B 限位方向轉動，碰到B 限位減速停止朝A 限位方向轉動無限循環轉動）

· 升降速：自帶升降速功能（升降速值不可調）

· 顯示功能：實時顯示速度頻率（可定制實時顯示速度控制器）

· LED 燈：轉接板自帶 電源 脈沖 方向 輸入口LED指示燈

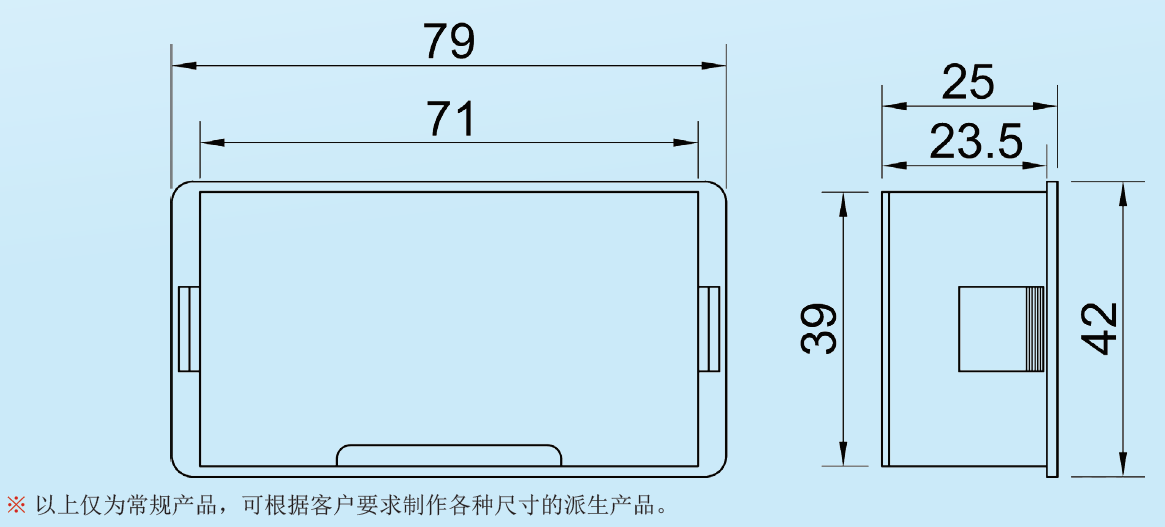

3 產品尺寸

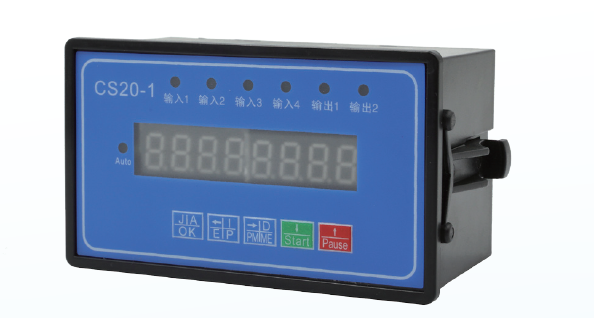

·CS20-1單軸控制器

1 產品概述

CS20-1 是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如: 自動制袋機，自動切分機，粉劑包裝機;。其它任何您想實現的步進電機單軸控制器。可開發專機控制器。控制預留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制。

2 系統特點

· 控制軸數：單軸

· 指令特點：任意可編程（可實現各種復雜定位控制）

· ****輸出頻率：45 KHz（特別適合控制細分驅動器）

· 編程條數：****99 條

· 輸入點：4 個4 個( 光電隔離，任意設定啟動、暫停、零點；不需外部起停等信號，也可做普通輸入)

· 輸出點：2 個( 光電隔離隔離）

· 一次位移范圍：-9999999 ~ +99999999

· 工作狀態：自動運行狀態、手動運行狀態、程序編輯狀態、參數設定狀態

· 升降速曲線：本控制器****特點，多條曲線可任意設定（可分別設定升速和降速，滿足 不同要求, 如：快升慢降、慢生快降）

· 顯示功能：8 位數碼管可顯示坐標、延時、程序等，指示燈可顯示IO 狀態、手動/ 自動/ 編輯狀態

· 自動運行功能：通過面板按鍵控制自動運行時的啟動和暫停等操作。或外接端子的輸入口控制

· 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）

· 參數設定功能：可設定啟速頻率、升降速曲線、反向間隙、手動長度、手動速度和回零速度

· 程序編輯功能：程序編輯時可任意插入、刪除和修改程序

· 編程指令：共15 條指令

· 電源DC：12V-24V

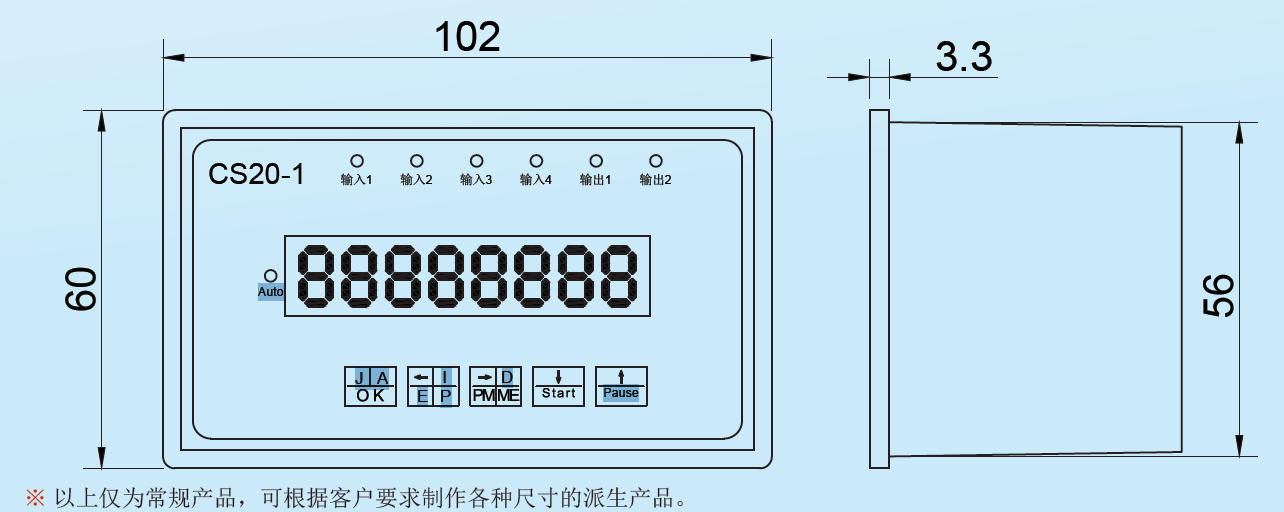

3 產品尺寸
