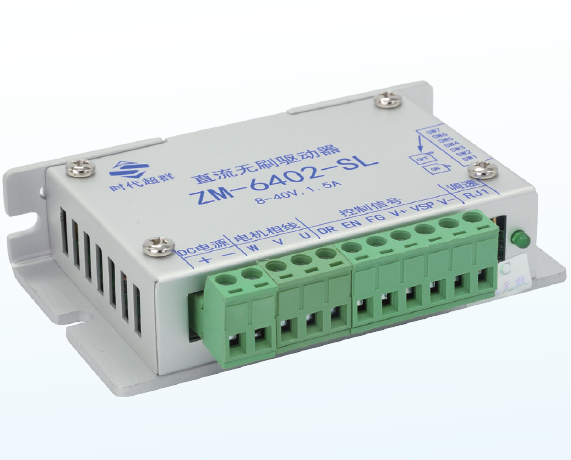

·ZM-6402-SL 高性能直流無刷驅動器

·高集成度高可靠性

·全硬件設計，響應速度更高

·三相全波PWM 調制方式

·低發熱、高效率

·****耐壓50VDC、****電流2.5A

·速度0-**** 線性可調

·內置調速電位器

·支持外接電位器、模擬電壓和PWM 方式調速

·正反轉可控制

·帶有使能功能、緩啟動功能、速度輸出反饋信號功能

·導程角可調

·過熱保護——主芯片溫度達到150℃

·過流保護——額定電流高于1.5A 或瞬態電流高于2.5A

·欠電壓保護——供電電源低于6VDC

·帶有多個調試開關，以適用于不同電機

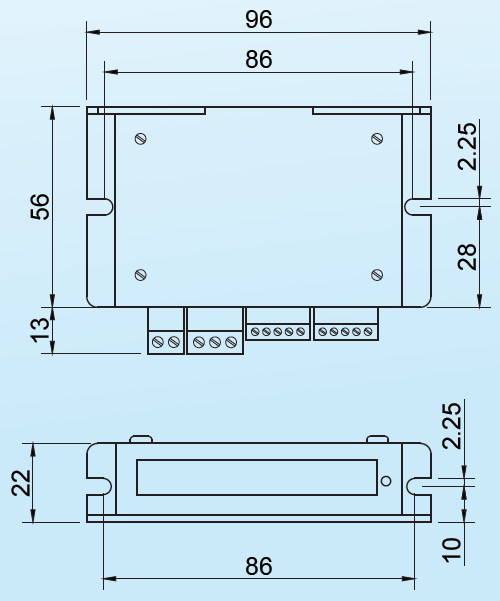

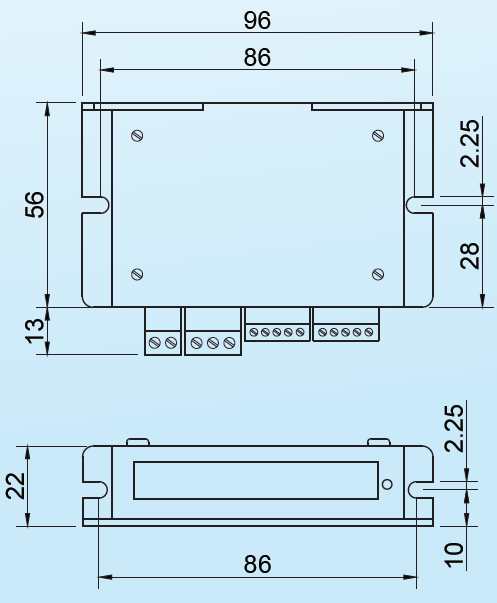

~尺寸圖

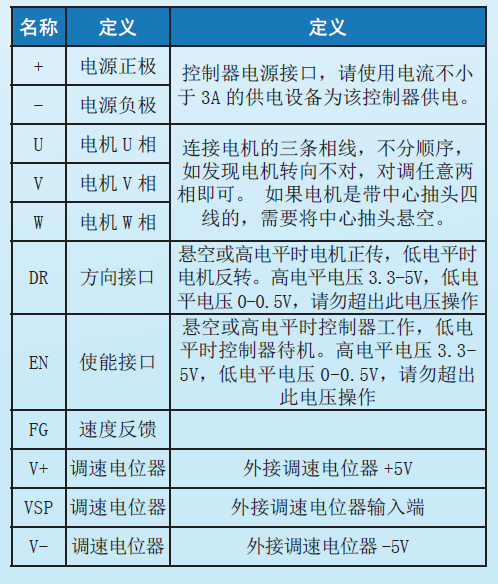

~接口定義

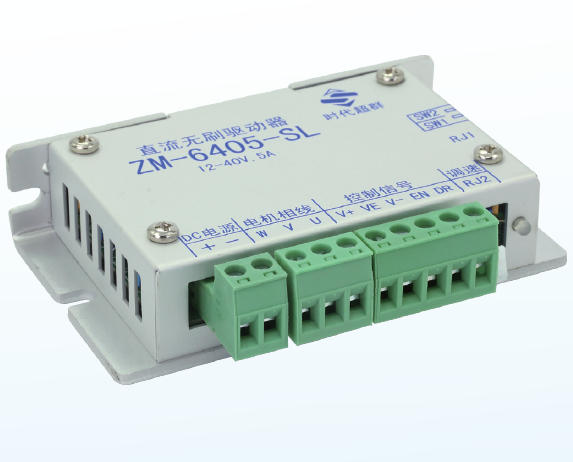

ZM-6405-SL 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·純硬件設計，高速度，高抗干擾能力

·低發熱，大功率

·工作電壓DC12-40V

·堵轉自動保護

·輸出限流5A

·支持內置電位器、外接電位器、模擬電壓和PWM 調速

·帶有使能（EN）, 方向（DR）功能

·具有自定義緩啟動時間（0.2-30S 調節）功能，避免

電流過沖，有效保護電機

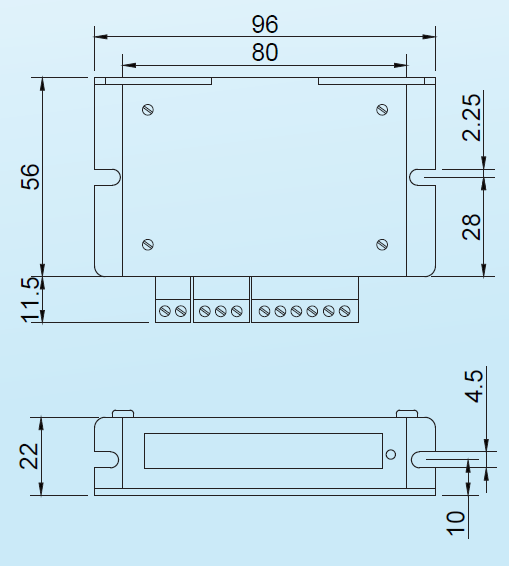

~尺寸圖

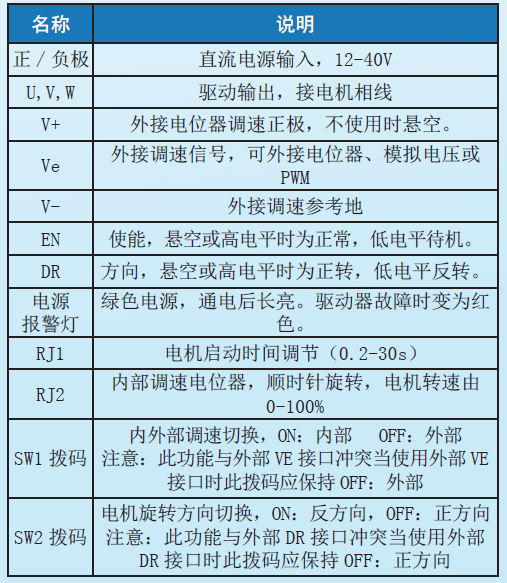

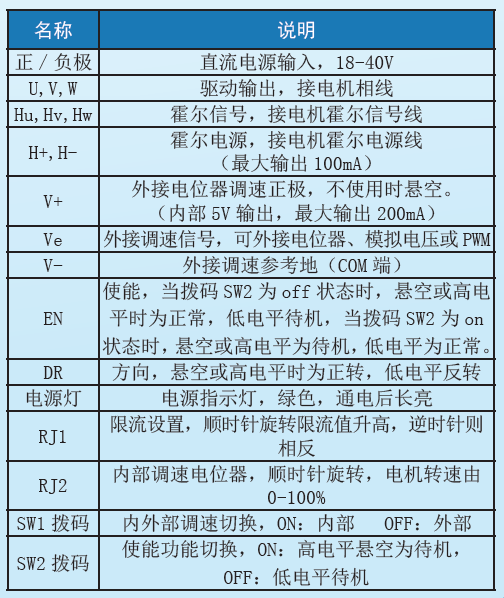

~接口定義

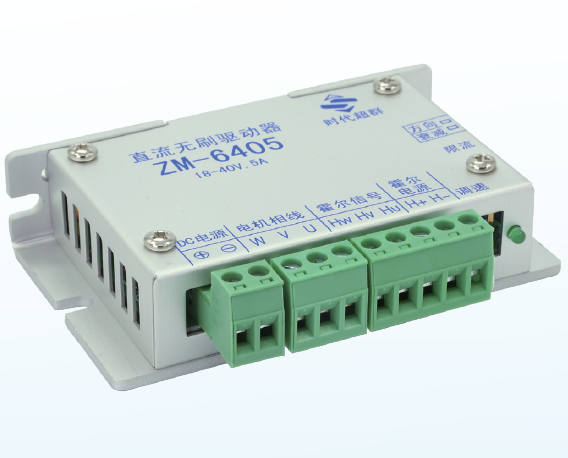

·ZM-6405 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓( ≤ 13V)、過熱( ＞ 150℃ ) 自動保護

·堵轉6 秒自動保護

·霍爾錯誤保護

·輸出限流線性可調：0.5-5A

·支持內置電位器、外接電位器、模擬電壓和PWM 調速

·帶有使能功能

·具有緩啟動功能，避免電流過沖，有效保護電機

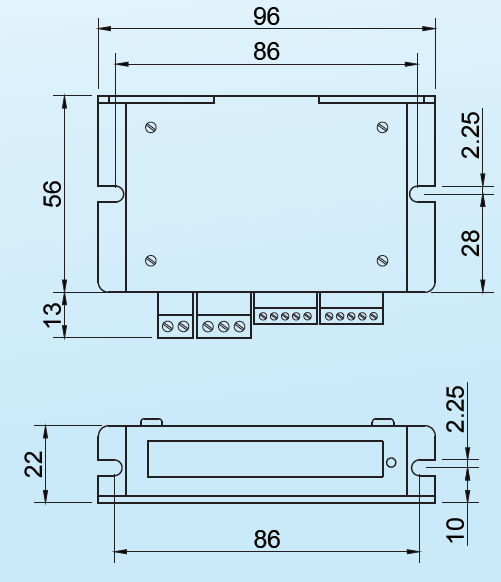

~尺寸圖

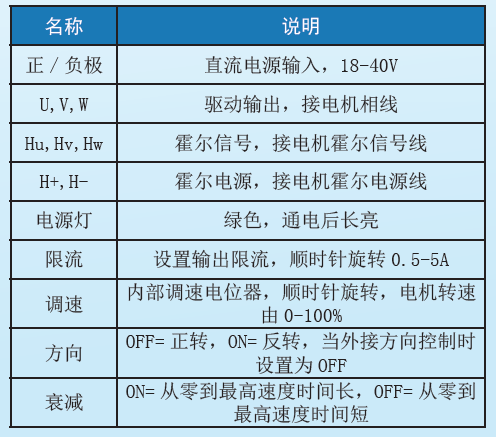

~接口定義

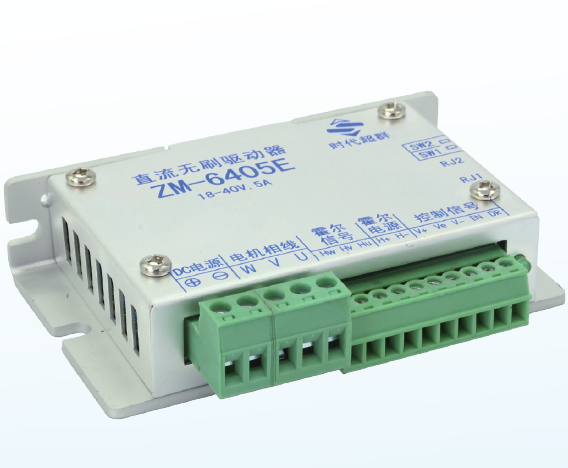

·ZM-6405E 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓( ≤ 13V)、過熱( ＞ 150℃ ) 自動保護

·堵轉6 秒自動保護

·霍爾錯誤保護

·輸出限流線性可調：0.5-5A

·支持內置電位器、外接電位器、模擬電壓和PWM 調速

·帶有使能功能

·具有緩啟動功能，避免電流過沖，有效保護電機

~尺寸圖

~接口定義

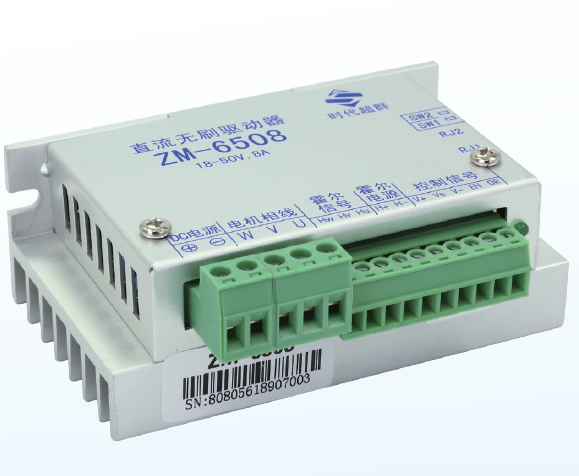

·ZM-6508 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓( ≤ 13V)、過熱( ＞ 150℃ ) 自動保護

·堵轉6 秒自動保護

·霍爾錯誤保護

·輸出限流線性可調：1.5-8A

·支持內置電位器、外接電位器、模擬電壓和PWM 調速

·帶有使能功能

·具有緩啟動功能，避免電流過沖，有效保護電機

~尺寸圖

~接口定義

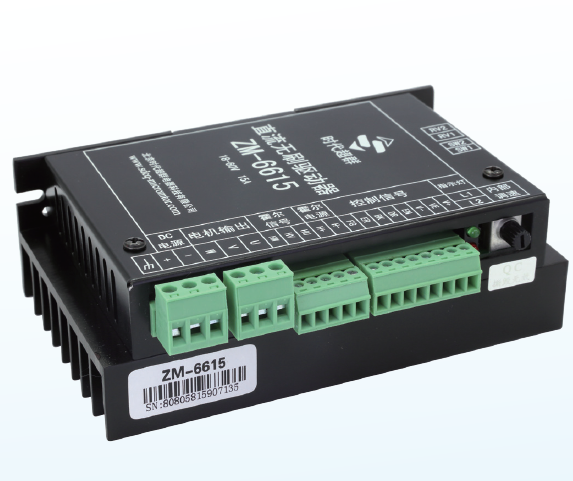

·ZM-6615 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓( ≤ 13V)、過熱( ＞ 150℃ ) 自動保護

·堵轉保護時間2-15 秒可調

·霍爾錯誤保護

·輸出限流線性可調：1-15A

·支持內置電位器、外接電位器、模擬電壓和PWM 調速

·帶有使能功能

·帶有速度反饋信號輸出

·帶有EABS 電子快速制動功能

·具有緩啟動功能，避免電流過沖，有效保護電機

~尺寸圖

~接口定義

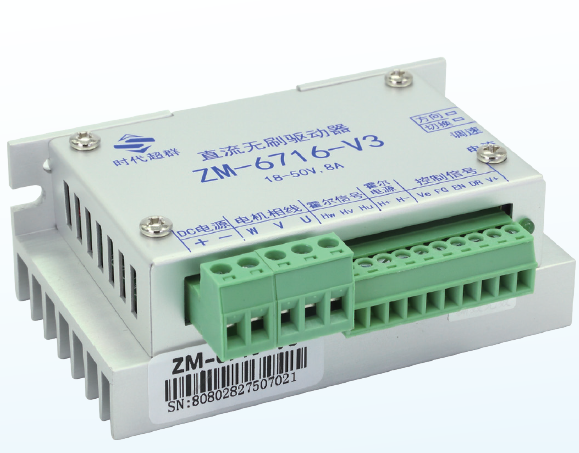

·ZM-6716-V3 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器

·三相全橋，PWM 方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·控制和輸出接口全部采用光電隔離方式

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓( ≤ 13V)、過熱( ＞ 150℃ ) 自動保護

·堵轉6 秒自動保護

·霍爾錯誤保護

·輸出限流線性可調：0.5-8A

·支持內置電位器、外接電位器和模擬電壓調速

·支持速度信號輸出反饋

·帶有使能功能

·具有緩啟動功能，避免電流過沖，有效保護電機

~尺寸圖

~接口定義

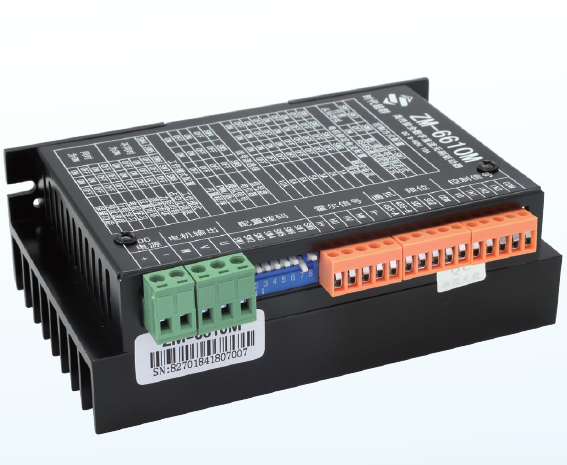

·ZM-6610M 高性能直流無刷驅動器

· 支持電壓9V~60V，額定輸出電流10A

· 支持電位器、模擬信號、邏輯電平、開關量、PWM、頻率、脈沖、RS485 多種輸入信號

· 支持模擬信號電壓范圍配置與邏輯電平電壓配置

· 支持RS485 多機通訊，支持MODBUS-RTU 通訊協議

· 支持加減速緩沖時間與加減速加速度控制，可在指定行程內自動加減速并精確定位

· 電機電流PID 調節控制，電流控制精度0.1A

· 內置大功率剎車電阻可提供6A 持續剎車電流

· 支持電機相序學習、霍爾錯誤保護

· 支持電機正反轉限位，可外接兩個限位開關分別對正轉和反轉限位

· 18kHz 的PWM 頻率，電機調速無PWM 囂叫聲

· 全部接口ESD 防護，可適應復雜的現場環境

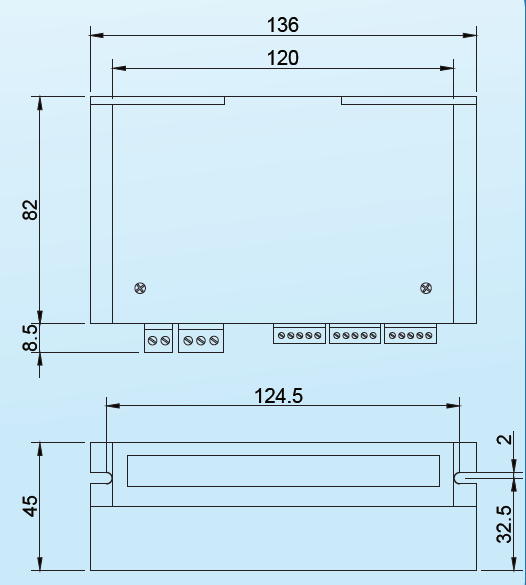

~尺寸圖

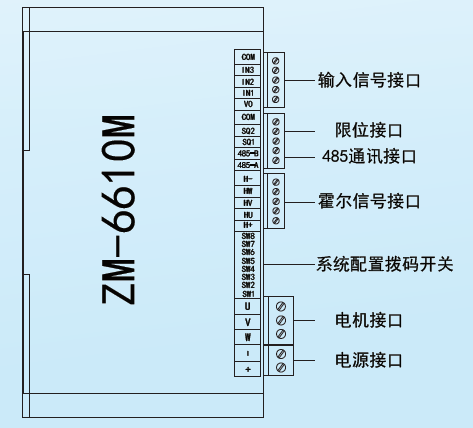

~接口定義

注意：電源接口和電機接口的接線千萬不能搭在一起，它們也不能與輸入信號、霍爾信號、限位或通訊接口搭在一起，否則可能損壞驅動器。電源地或控制信號的地也不要與機殼相連，否則可能造成驅動器工作不穩定。如果使用

變壓器供電或開關電源供電，機殼請與大地相連，使用電池供電，機殼請不要與大地相連。

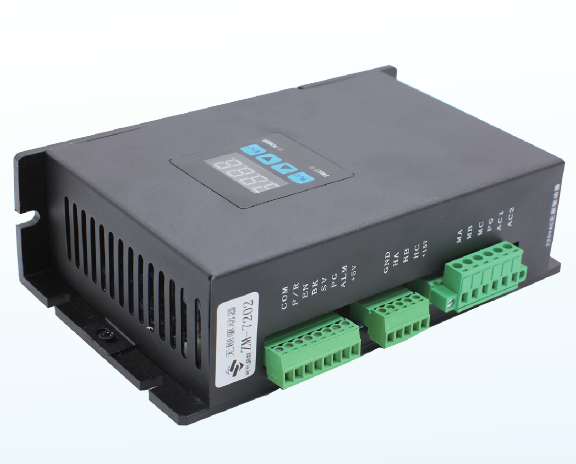

·ZM-7202 高性能直流無刷驅動器

·輸入電源 AC85~265250VAC 50/60Hz

·連續輸出電流: 2A，適合400W 以下的無刷電機

·****輸出電流: 3A,

·使用溫度 0~+45℃

·保存溫度 -20~+85℃

·使用及保存濕度<85% [ 不結霜條件]

·構造 壁掛箱體式

·冷卻方式：主動散熱器方式

·控制信輸入輸出信號：全隔離

·保護機能：過電流、過熱、過速度、過電壓、欠壓

控制電源異常保護

~尺寸圖

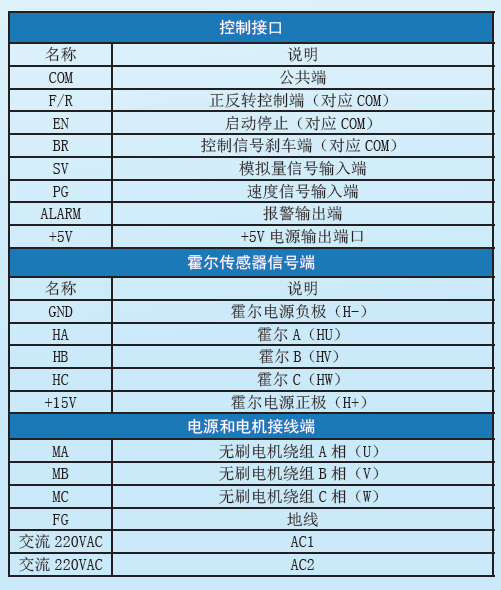

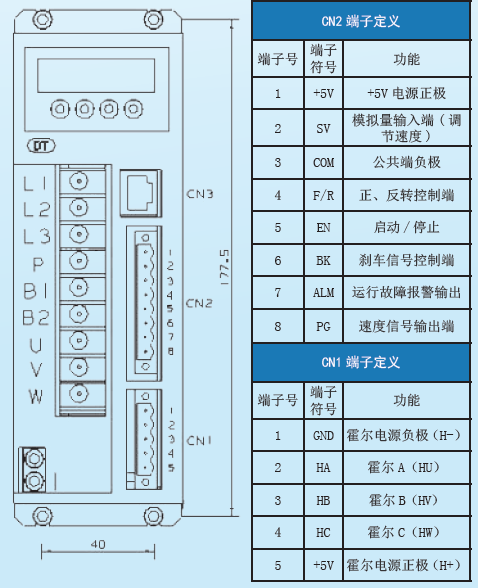

~接口定義

·ZM-7206 高性能直流無刷驅動器

·輸入電源 AC180/250VAC 50/60Hz

·連續輸出電流: 4.9A，適合1200W 以下的無刷電機

·****輸出電流: 9.9A,

·使用溫度 0~+45℃

·保存溫度 -20~+85℃

·使用及保存濕度<85% [ 不結霜條件]

·構造 壁掛箱體式

·具有緩啟動功能，避免電流過沖，有效保護電機

·冷卻方式：主動散熱器方式

·控制信輸入輸出信號：全隔離

·保護機能：過電流、過熱、過速度、過電壓、欠壓

控制電源異常保護

·面板界面：6 位LED 顯示4 位按鍵操作

~尺寸圖

~接口定義

·應用領域

· 以上為本款產品的基本介紹，如需詳細了解更多多樣化創意搭配以及購買請聯系下方聯系方式

·廠家直銷

 根據您的實際情況可否需要特殊規格特殊規格的步進電機，請和我們溝通，在技術允許的范圍內，加工訂貨。例如，出軸的直徑、長短、伸出方向、相線（編碼器線）長度等。如購買配套設置可免費給您組裝調試好！
