有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，更不會控制器編程，那么怎么讓電機簡單的運作起來，并可以根據客戶要求調速和實現簡單的正反轉呢？ 首先要明確，步進電機是將電脈沖信號轉變為角位移或線位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。

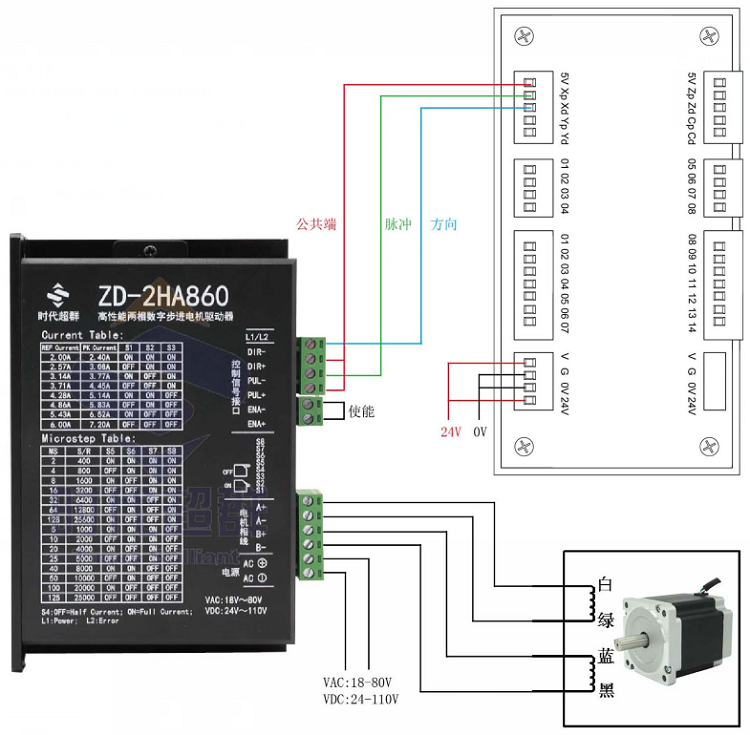

以上邊的產品為例：86HBP150AL4-TKA兩相混合式步進電機一臺：步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸徑Φ14MM，鍵5，出軸長36mm。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。CS10-2控制器可外接電位器并且轉接板自帶電位器調速，可正反轉控制，正負限位,實時顯示頻率,限位模式切換,自帶升降速,控制器面板也可以隨時微調速度。S-350-60直流開關電源，電壓48V，功率350W，高效率，高可靠，給ZD-2HA860驅動器供電。配S-60-24，24V 60W開關電源，給CS10-2控制器供電供電 產品準備齊全后，接好線！

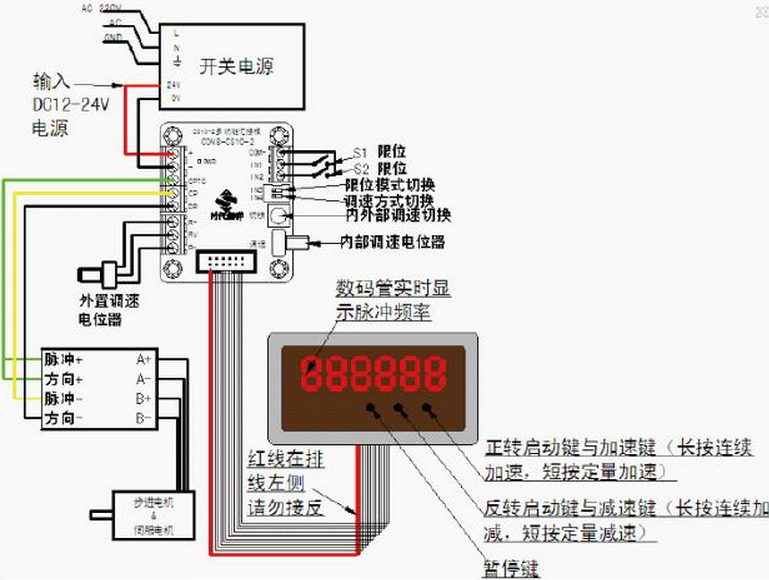

第二部：供電，并調節控制器如下狀態
控制器面板上有三個按鈕，通電后按下第二個按鈕，電機即可轉動。再點擊一下第三個按鈕即可逐步加速，長按第三個按鈕可以快速加速。點按第二個按鈕可以逐步減速。按第一個按鍵可以暫停，暫停之后，按第二個按鍵可以正傳，按第三個按鍵可以反轉，可注意操作。 另外此款控制器可以切換到面板控制模式，具體操作如下：
按住匯接板上的白色按鈕即可切換是控制器面板控制，此時把薄碼2波動到ON位置，旋轉調速旋鈕即可控制電機轉速。
