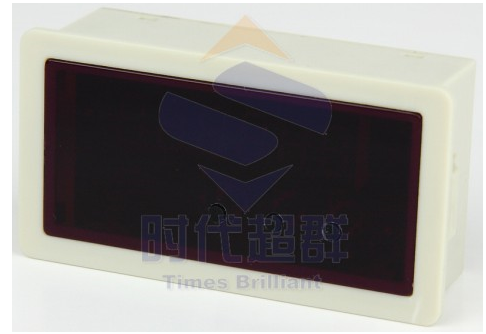

·產品外觀

·功能特點

l控制軸數     ：?jiǎn)屋S；

l指令特點     ：任意調速；

l****輸出頻率 ：50KHz（特別適合控制細分驅動器）；

l手動運行功能：手動調整正反轉，及轉速；

l電源         ：DC:12V-24V

·基本使用方法

本控制器一共有三個按鍵，現規定按鍵從左到右三個按鍵,分別定義為OK鍵,左鍵,右鍵控制器上電后,按下左鍵或者右鍵啟動電機電機運行中,可以按OK鍵停止電機，電機運行中,可以通過左鍵降低運行速度,右鍵提高運行速度.長按可快速調節.

·接口說明

注：由于控制器輸入未使用隔離光藕，而直接使用PNP三極管來實現，建議用戶使用有源（如接近開關等）信號，保證無輸入信號端上為可靠的高電平信號，不用的輸入口****和24V短接起來，以保證系統的穩定可靠，和去掉不必要的干擾。
