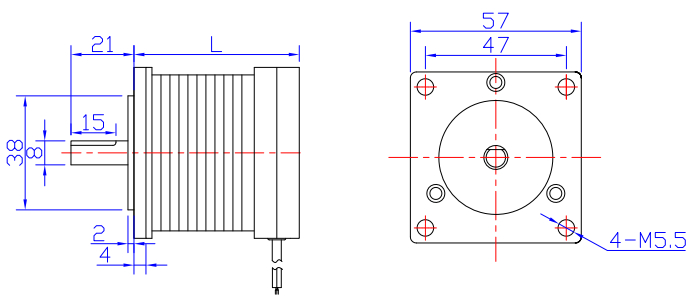

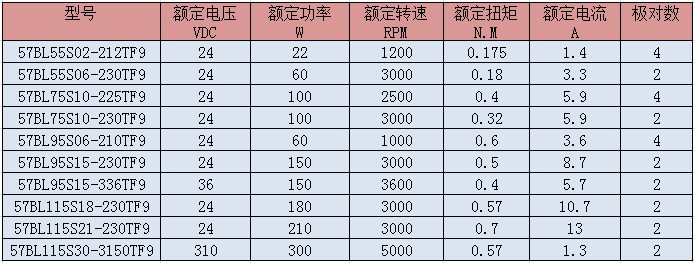

環境溫度

-30

60

℃

輸入電壓(DC)

18

40

V

輸出電流

1.5

5

A

適用電機轉速

0

20000

rpm

霍爾信號電壓

4.5

5

5.5

V

霍爾驅動電流

10

mA

外接調速電位器

10K

Ω

模擬調速電壓(Ve)

0

5

V

PWM調速信號電壓

4.5

5.5

V

PWM調速信號占空比

0

100

%

控制接口電壓

H

3

5

24

V

L

0

0

0.5

V

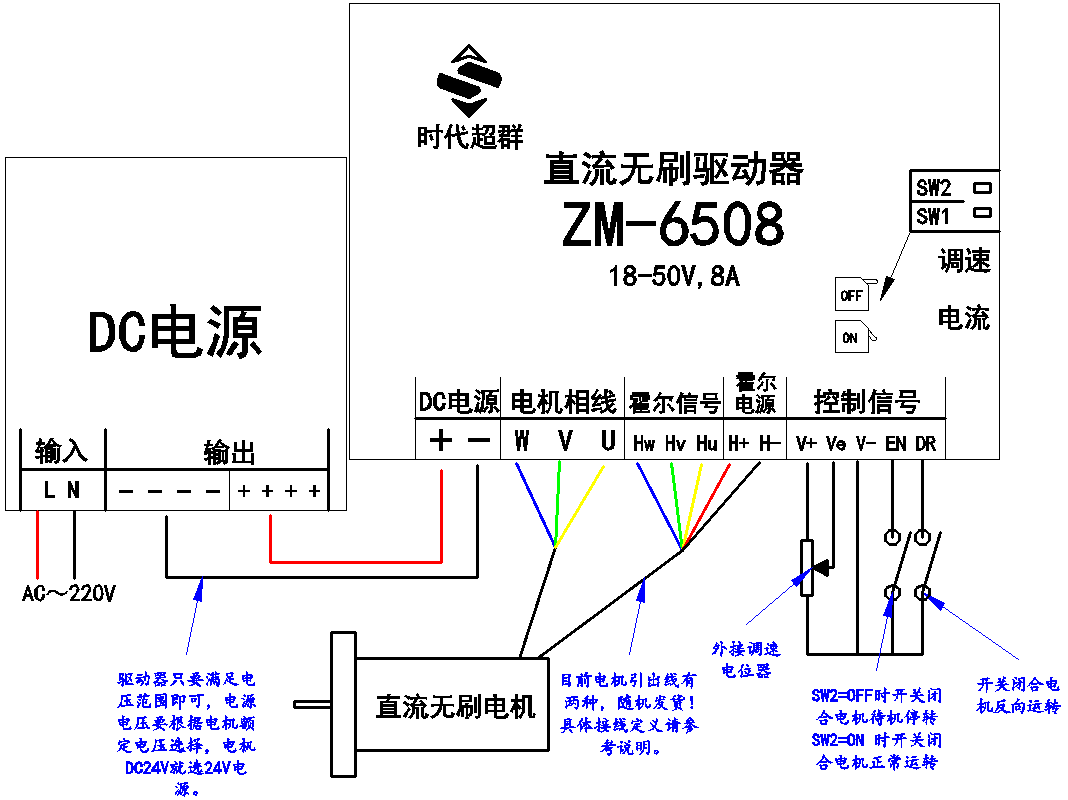

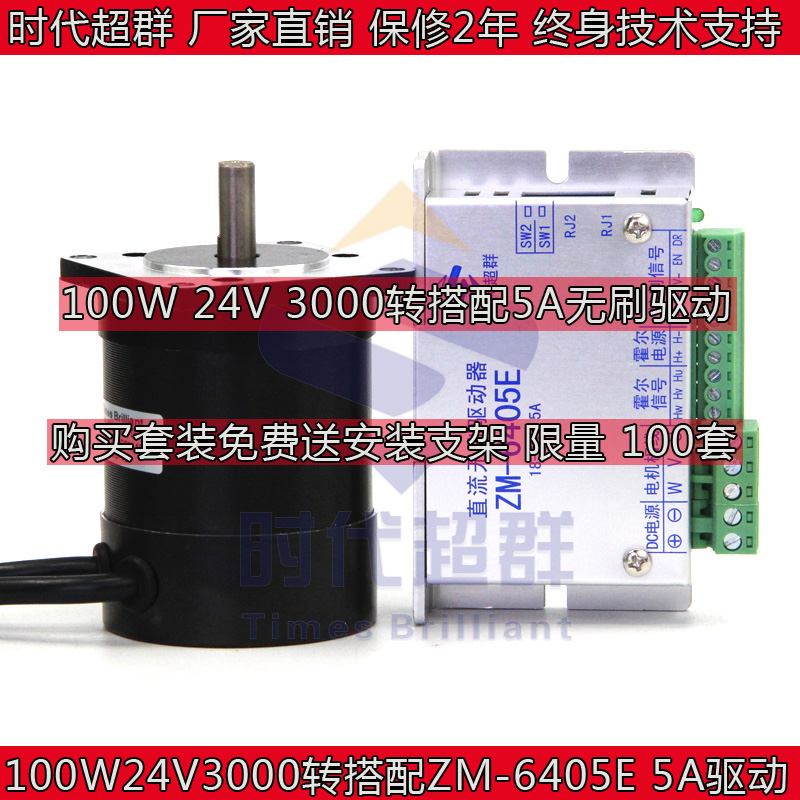

正/負極

直流電源輸入，18-40V

U,V,W

驅動輸出，接電機相線

Hu,Hv,Hw

霍爾信號，接電機霍爾信號線

H+,H-

霍爾電源，接電機霍爾電源線

V+

外接電位器調速正極，不使用時懸空。

Ve

外接調速信號，可外接電位器、模擬電壓或PWM注①

V-

外接調速參考地

EN

使能，當撥碼SW2為off狀態時，懸空或高電平時為正常，低電平待機，當撥碼SW2為on狀態時，懸空或高電平為待機，低電平為正常。

DR

方向，懸空或高電平時為正轉，低電平反轉

電源燈

綠色，通電后長亮

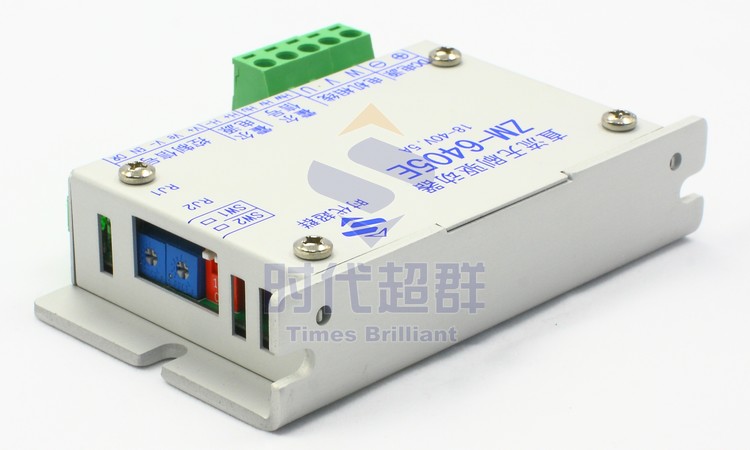

RJ1

電機啟動的快慢變化

RJ2

內部調速電位器，順時針旋轉，電機轉速由0-****

SW1撥碼

內外部調速切換，ON：內部  OFF：外部

SW2撥碼

使能功能切換，ON：高電平懸空為待機，OFF：低電平待機
