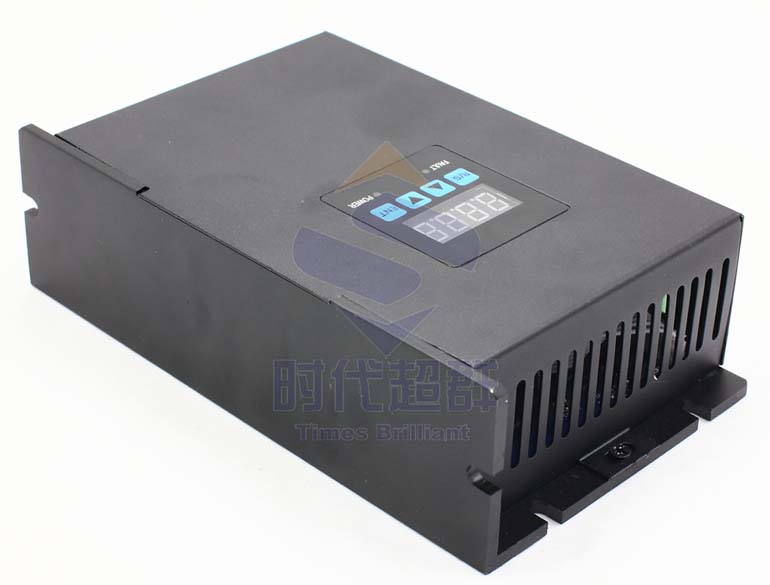

二 產品特征: 1. 系統特性： 輸入電源 AC85~265VAC 50/60Hz 連續輸出電流: 2A，適合400W以下的無刷電機 ****輸出電流: 3A 使用溫度 0~+45°C 保存溫度 -20~+85°C 使用及保存濕度 <85% [不結霜條件] 構造 壁掛箱體式 2. 基本特性 冷卻方式 ： 散熱器方式 控制信輸入輸出信號 ：全隔離 保 護 機 能： 過電流、過熱過速度過電壓欠壓控制電源異常

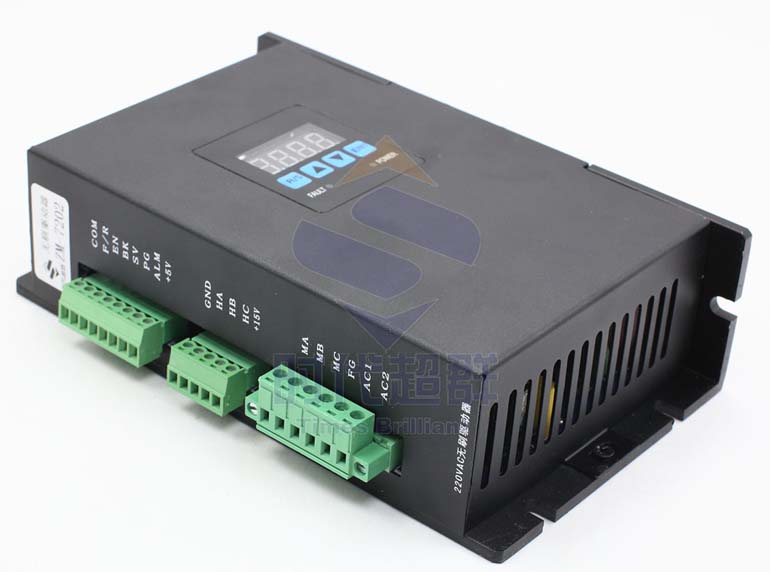

接口及控制信號 控制接口 序號 | 名稱 | 說明 | 1 | COM | 公共端口 | 2 | F/R | 正反轉控制端（對應COM） | 3 | EN | 啟動停止（對應COM） | 4 | BR | 控制信號剎車端（對應COM） | 5 | SV | 模擬量信號輸入端口 | 6 | PG | 速度信號輸出端 | 7 | ALARM | 報警輸出端 | 8 | +5V | +5V電源輸出端口 |
霍爾傳感器信號端 序號 | 名稱 | 說明 | 1 | GND | 霍爾傳感器電源地線 | 2 | HA | 霍爾傳感器A相 | 3 | HB | 霍爾傳感器B相 | 4 | HC | 霍爾傳感器C相 | 5 | +15V | 霍爾傳感器電源輸入端 |
電源和電機接線端 序號 | 名稱 | 說明 | 1 | MA | 無刷電機繞組A相( U) | 2 | MB | 無刷電機繞組B相( V ) | 3 | MC | 無刷電機繞組C相( W ) | 4 | FG | 地線 | 5 | 交流220VAC | AC1 | 6 | 交流220VAC | AC2 |
POWER電源指示燈 亮表示電源正常；滅表示電源異常 FAULT狀態指示燈 亮表示工作模式；閃表示保護模式

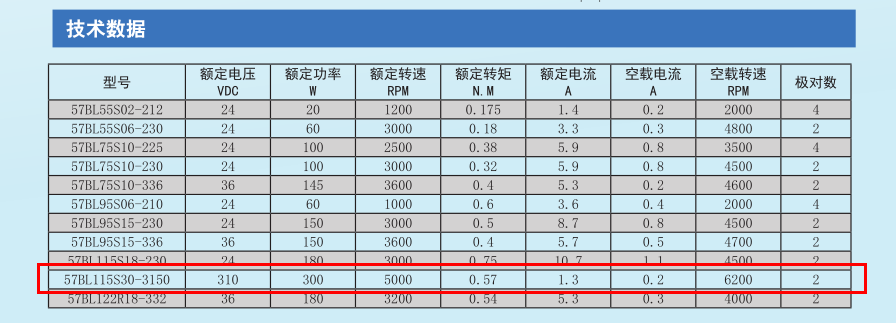

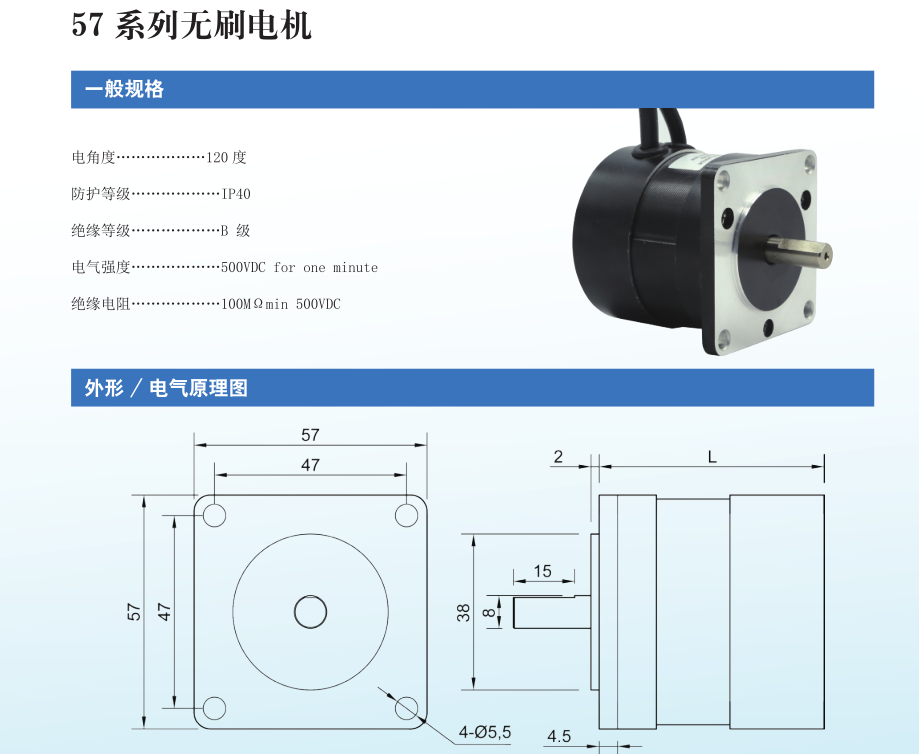

功能與使用 調速方式 本驅動器提供以下兩種調速方式用戶可任選一種： 內部電位器調速: 逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。用戶使用外部輸入調速時必須將電位器設于最小狀態。 外部輸入調速將外接電位器的兩個固定端分別接于驅動器的GND和+5v一端，將調節端接于SV端即可使用外接電位器(5K~100K)調速,也可以通過其它的控制單元(如PLC、單片機等）輸入模擬電壓到SV端實現調速（相對于GND）,SV端口的接受范圍為DC OV~+5V，對應電機轉速為0~額定轉速。 也可使用外部數字信號調速：在SV 與GND 之間可以施加幅值為5V，頻率為 1KHz~2KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。這時可以通過調整 R-SV 電位器對SV 數字信號幅值進行0~1.0 比率 衰減處理，一般將 R-SV 調到1.0，對SV 輸入數字信號不做衰減處理。 電機運行/停止控制（EN） 通過控制端子EN相對于GND的通、斷可以控制電機的運行和停止。當控制端子導通時電機運行，斷開電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。 電機正/反轉控制（F/R) 通過控制端子F/R與端子GND的通、斷可以控制電機的運轉方向。當F/R與端子GND不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉；為避免驅動器的損壞在改變電機轉向時，應先使電機停止運動后，再操作改變轉向，避免在電機運行中進行運轉方向操作。 制動停機(BREAK) 通過控制端子BK扮與端子GND的通、斷可以控制電機的制動停機。當控制端子BK與端子GND斷開時，電機運行，接通時電機快速制動停止，制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。因制動停機對電氣和機械均有沖擊，如無特殊停機要求應采用自然停機。 電機轉速信號輸出(PG) 速度脈沖輸出，該端口為OC 輸出(30V/10mA max)，要得到信號應與電源之間接 3KΩ~10KΩ上拉電阻。該端將輸出頻率與電機轉速成正比的固定脈 寬 (50uS)負脈沖串，電機每轉的輸出脈沖個數為3 x N, N 為電機的極數。例：2對極即四極電機每轉12個脈沖．當電機轉速為500轉／分時端子PG的輸出脈沖為6000個。 報警輸出 驅動器報警輸出，該端口為OC 輸出(30V/10mA max)。要得到信號應與電源之間接 3KΩ~10KΩ上拉電阻。報警時該端與GND 導通（低電平），同時驅動器自行停止工作處于報警狀態。 驅動器故障 驅動器內部出現過壓或過流時驅動器進入保護狀態，驅動器會自動停止工作，電機停止，驅動器上的藍燈為閃礫，只要將使能端重新復位（即EN與GND斷開）或是斷電，驅動器才能解除報警。發生此故障請檢查電機接線。 配套電機
