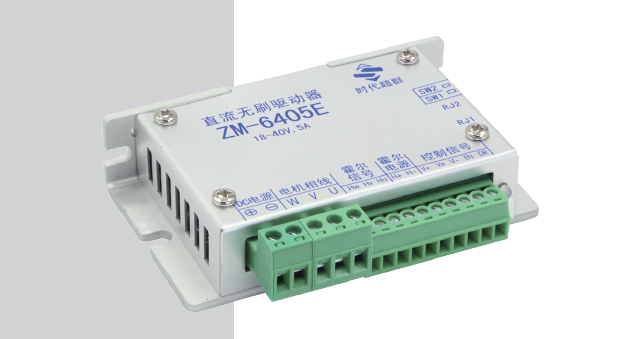

ZM-6405E是我司****研發出的一款低電壓直流無刷驅動器，其具有：

·高集成度高可靠性無刷直流(BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓( ≤ 13V)、過熱( ＞ 150℃ ) 自動保護

·堵轉6 秒自動保護

·霍爾錯誤保護

·輸出限流線性可調：0.5-5A

·支持內置電位器、外接電位器、模擬電壓和PWM 調速

·帶有使能功能

·具有緩啟動功能，避免電流過沖，有效保護電機

等特點和功能

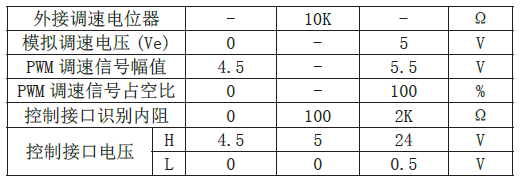

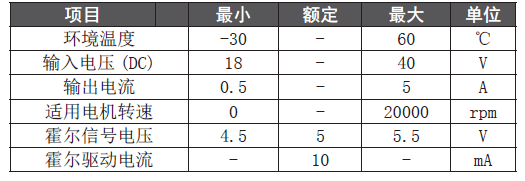

工作條件

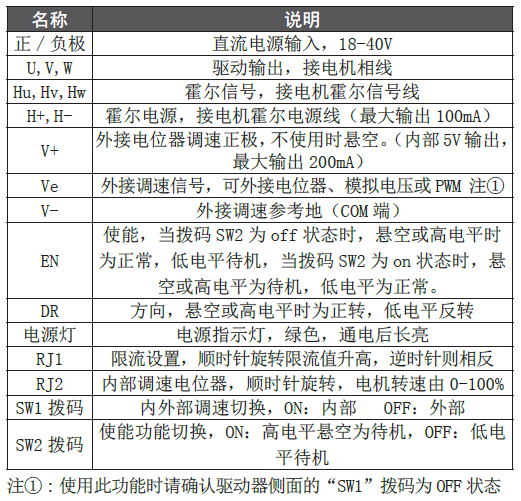

接口定義

常見問題解答

1. 問：初次使用該控制器，如何能盡快上手？

答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

2. 問：電源接反有何影響？

答：會立即燒毀驅動器。

3. 問：上位控制信號電壓****是多少V ？

答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為24+2V，超過此電壓會導致驅動器燒毀。

4. 問：驅動器長時間工作后外殼比較熱，正常嗎？

答：正常，在常溫下，長時間工作外殼達到90 度不會對性能有

影響。

5. 問：電源指示燈亮，但電機不轉且抖動，是什么原因？

答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

6. 問：用此控制器，能否將我的電機轉速調到6000 ？

答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制在0 至****速。

7. 問：我手上已經有電機，購買此驅動器后如何接線

答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。

8. 問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。

·應用領域

· 以上為本款產品的基本介紹，如需詳細了解更多多樣化創意搭配以及購買請聯系下方聯系方式
