高壓直流無刷電機57BL115S18-230TF9：電壓24V,功率180W，轉速3000轉，輸出扭矩0.57NM，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。 此款電機的尺寸圖如下：
ZM-6510控制器，FOC場定向矢量控制，降低運行噪音，支持速度閉環和速度開環控制。給定信號支持模擬量控制和PWM占空比控制。支持弱磁調速，能在小負載場合，超過額定轉速50%運行。能直接外掛modbus數碼顯示，直接顯示轉速。帶學習功能，可以學習電機相序和hall相序。供電電壓+20V~50V。支持50~400W直流無刷電機（帶hall信號）。內部隔離485（modbus協議RTU模式）（19200，8，N,1）控制方式。可以設定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件。具有欠壓，過壓，堵轉，過熱保護。提供隔離輸出的 報警輸出信號。
驅動器典型接線圖
如下圖所示，驅動器工作需要接上20~50VDC 的電源，電壓根據電機的額定電壓來選擇，電機的UVW 和hall信號已做好插頭，直接插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦輸出的報警信號、速度信號，可以根據需要連接。
驅動器可以通過modbus（RTU 模式）來控制驅動器。主機可以通過modbus 的讀寫寄存器功能來設置驅動器參數和控制運行。驅動器支持的功能碼為0x3（讀寄存器）、0x6（寫寄存器）。 上位機軟件使用說明

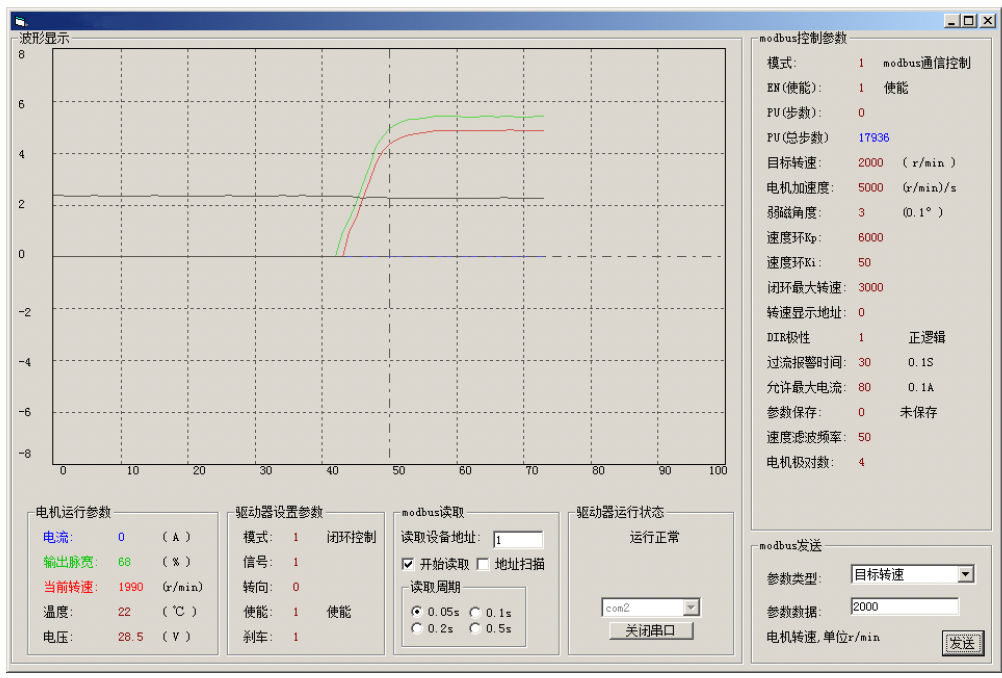

本驅動器提供一個上位機軟件，用于監測和測試驅動器。可以通過軟件查看和設置驅動器內部參數。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
