產品介紹

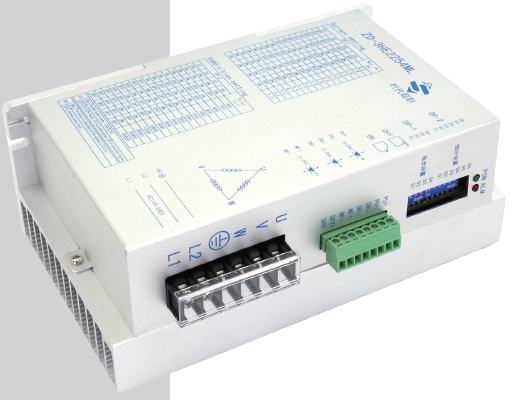

    3HE2254ML 是基于DSP 控制的三相步進電機驅動器。它是將

先進的DSP控制芯片和三相逆變驅動模塊結合在一起所構成的新

一代數字步進電機驅動器。驅動電壓為AC110-260V、適配電流在

5.4A 以下、外徑57-110mm 的各種型號的三相混合式步進電機。

該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機

運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于

二相和五相混合式步進電機。定位精度****可達60000 脈沖/ 轉。

該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機

械等分辨率較高的大、中型數控設備上。

產品特點

  ·采用先進的DSP 控制系統，性價比高

·采用4bit 開關設置16 組等角度恒力矩細分，****分辨率

60000 脈沖/ 轉

·****反應頻率可達200Kpps

·輸出步進脈沖停止超過100ms 時，線圈電流自動減到設定電流

的一半

·采用光電隔離器件耦合信號輸入/ 輸出

·驅動電流從2.2A/ 相到5.4A/ 相，分16 檔可調

·單電源輸入，電壓范圍：AC110-230V

·I/O 信號, 所有輸入信號均通過光電隔離，信號電平5 ～ 24V

電平兼容

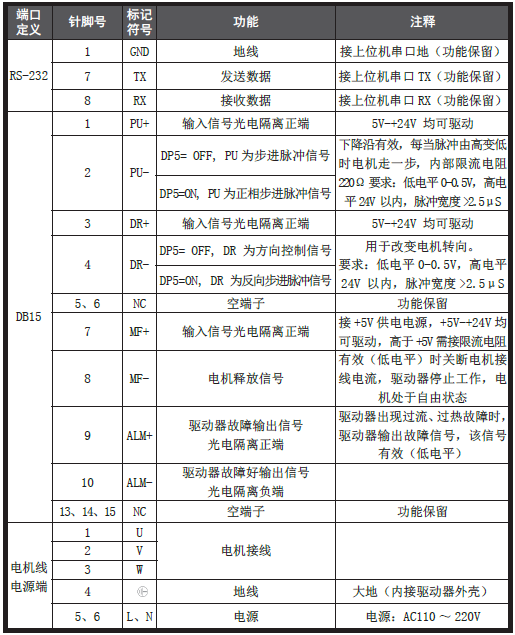

接口定義

信號輸入接線方法

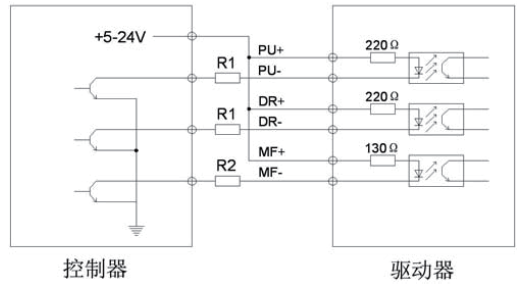

輸入信號共陽接法

輸入信號共陰接法

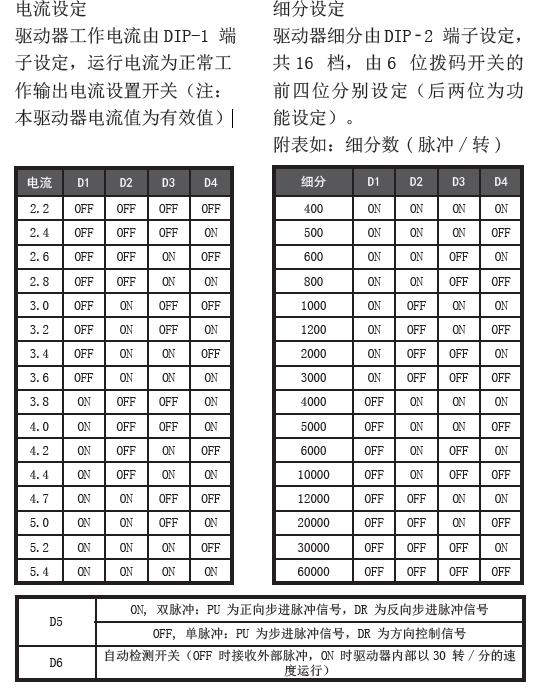

電流、細分設置

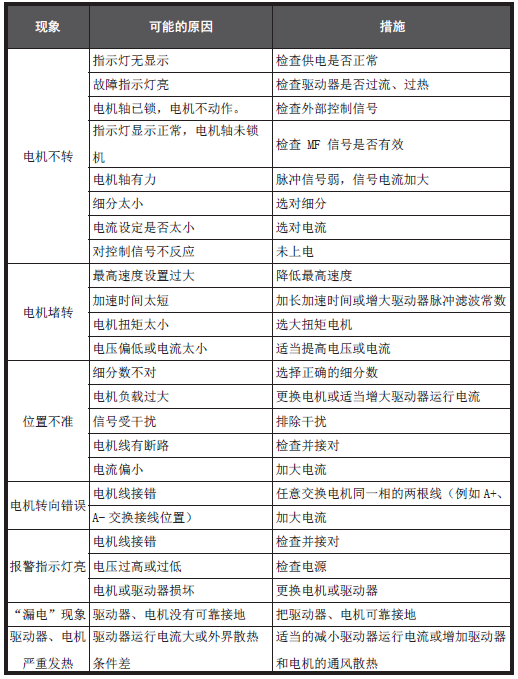

常見問題解答常見問題和處理辦法對照表

注意事項

1、輸入電壓不能超過AC260V；

2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部

參數；

3、驅動器溫度超過75 度時驅動器停止工作，故障指示燈ALM 亮，

直到驅動器溫度降到50 度時，驅動器需要重新上電才能恢復工

作。出現過熱保護請加裝散熱器；

4、過流（負載短路）故障指示燈ALM 亮，請檢查電機接線及其

他短路故障，排除后需要重新上電恢復；

5、無電機故障指示燈ALM 亮，請檢查電機接線，排除后需要重

新上電恢復。
