CM36步進電機控制器是一種能夠發出脈沖信號進入步進電機驅動器，由驅動器轉換成步進電機所需要的強電流信號，帶動步進電機運轉。步進電機控制器能夠準確的控制步進電機轉過每一個角度。驅動器所接收的是脈沖信號，每收到一個脈沖，驅動器會給電機一個脈沖使電機轉過一個固定的角度，就因為這個特點，步進電機才會被廣泛的應用到現在的各個行業里。

在控制步進電機方面CM36都有什么特點功能

1、控制器可編程

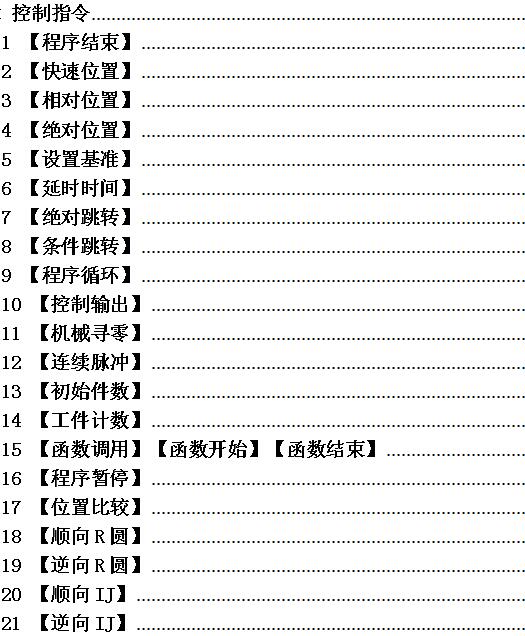

控制器有21條指令可供選擇，可任意組合出想要的動作要求

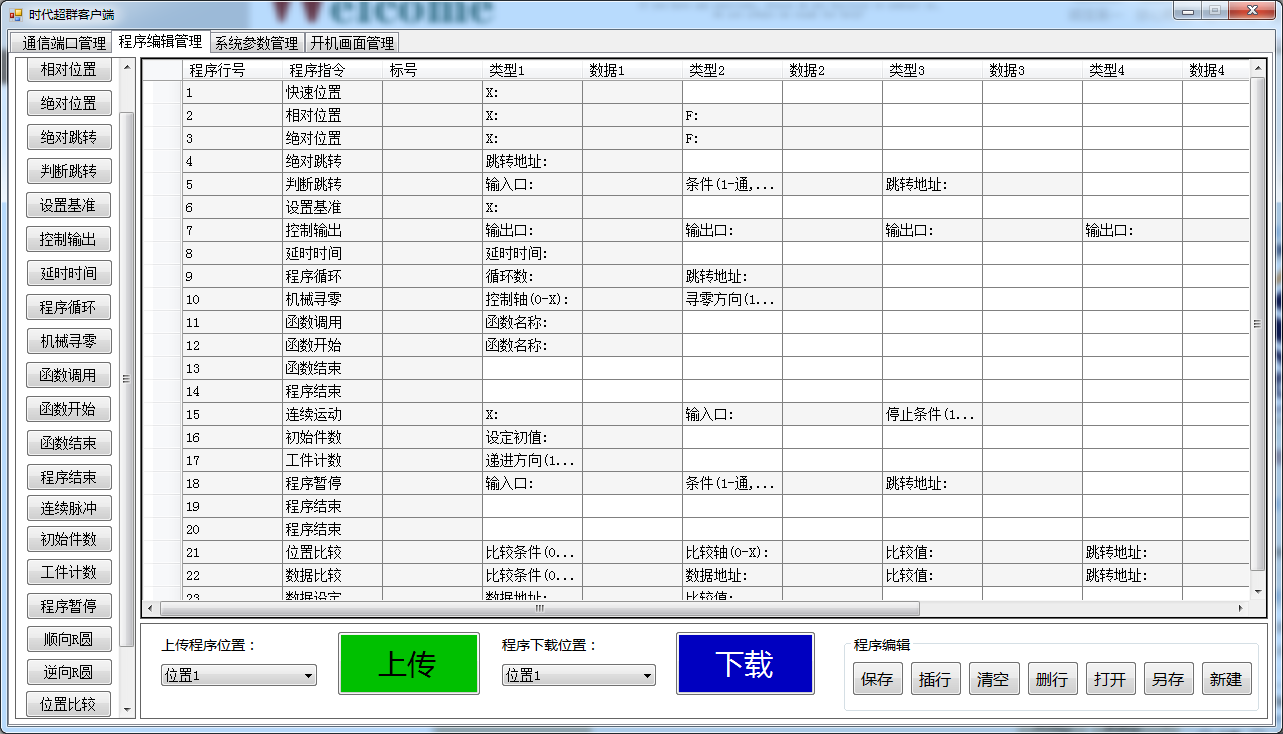

2、連接上位機編輯指令

有專用的上位機編輯軟件，解決了編輯多條指令的煩惱。

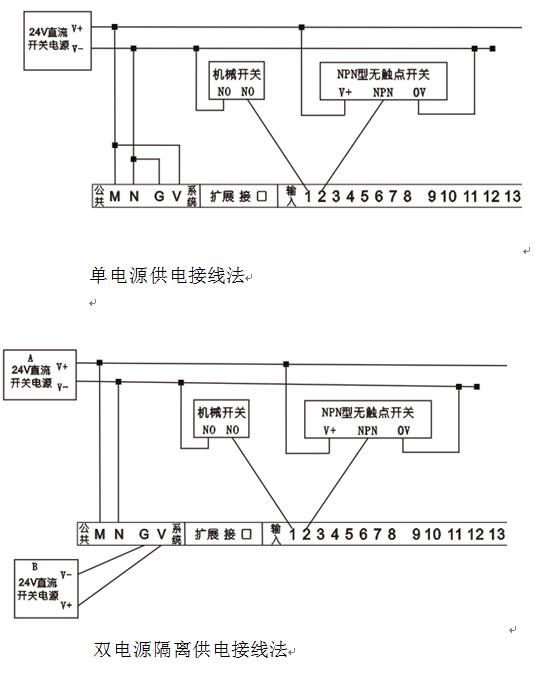

3、控制器有多個輸入輸出

多路輸入輸出 可外接按鈕控制 也可控制繼電器、電磁閥、氣缸實現設備的整體控制

4、可設置電子齒輪比

步進或者伺服電機分別帶動不同的旋轉裝置。根據旋轉裝置的需要的速比對CM36L控制器的速度指令值也按一定的比例來設定，那么其速比關系就被形象地成為電子齒輪比。CM36L控制器是發脈沖來控制步進或者伺服電機的，沒有電子齒輪比的話在控制器里設置的參數只能代表其輸入脈沖數，然而大多數自動化機床控制中需要將輸入的數據直接轉化成所需要的移動距離，此時需要一個虛擬的齒輪比例轉化，就是所謂的電子齒輪比。

二、電子齒輪設定方法

1、  絲桿傳動下電子齒輪設定

2、  帶減速機的絲桿傳動的電子齒輪設定

3、  齒輪齒條傳動的電子齒輪設定

4、  角度控制的電子齒輪設定

相關產品咨詢與技術探討 歡迎來電 15311412871  18010107259  Q2539844470
