上圖為時代超群直流無刷電機57BL95S06-230TF9搭配HBX120系列導軌滑臺。電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電壓24V 額定功率60W 額定轉速1000轉 額定扭矩0.6Nm。即電機運行到1000轉的時候輸出扭矩有0.6NM，可搭配HBX1610-100D導軌進行快速運行。

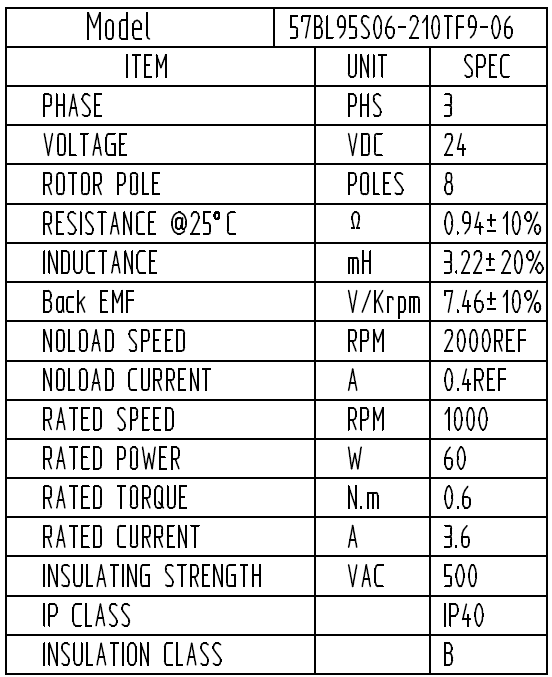

配套驅動器ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。閉環穩速，大負載時電機仍能保持轉速；純硬件設計，高速度，高抗干擾能力；周波限電流方式，保護更加精確快速；低發熱，大功率；欠電壓(≤13V)、過熱(＞150℃)自動保護；堵轉6秒自動保護；霍爾錯誤保護；輸出限流線性可調：0.5-5A；支持內置電位器、外接電位器、模擬電壓和PWM調速；帶有使能功能；具有緩啟動功能，避免電流過沖，有效保護電機。 電機具體參數如下：
0.6NM無刷電機轉速用到1000轉每分鐘，導軌導程是10MM，即電機轉一圈移動10MM，那么每秒鐘，導軌能移動的速度是多少呢，1000/60*10=166MM/S
時代超群HBX系列120型材雙線型重型滑臺導軌滑塊為80mm*120mm含兩個導軌滑塊，水平****載重150KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。
規格：1605、1610、2020、2010 16010是指滾珠絲杠直徑16，10是指螺距，螺距就是電機360度（也就是一圈）走的毫米
導軌四個方位均有安裝孔位，安裝固定十分方便，如果負載比較大，也可以做成雙滑塊150*150mm.型材可以做到150MM寬。支持客戶定制！

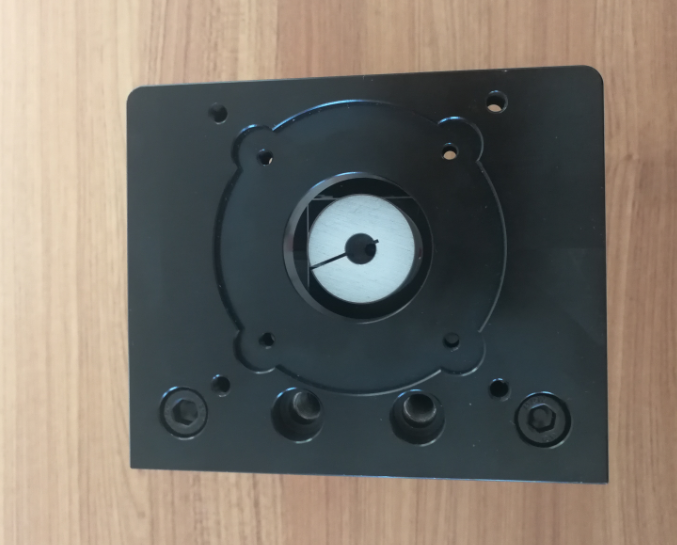

配套57/86通用鏈接片，可以配57步進或者無刷電機，86步進電機，當然還可以根據客戶電機定做連接片，配伺服電機等。 其他型材導軌推薦：
