三相步進驅動器ZD-3HE2270M采用進口仙童原件,DSP數字型驅動器 溫控風扇散熱,有效更節能！電流7A可輸出8A電流 細分****到300細分 90000脈沖一圈！

 00脈沖一圈！

產品特點

·單電源輸入，電壓范圍：AC110V ～ 220V

·驅動電流 1.2A/ 相到7.0A/ 相分 16 檔可調

·設有16 檔等角度恒力矩細分，****分辨率 60000 步/ 轉,其它細分可定制完成

·****反應頻率可達 200Kpps

·步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半，有效降低電機發熱

·接口信號光耦隔離

·內部強電、弱電光耦隔離

·信號電平：5V ～ 24V 兼容

·工作溫度：-30℃～ 85℃

·適配電機：三相 57、86、110、130、150 系列高壓電機

·相位記憶功能（注：輸入停止超過3 秒后，驅動器自動記憶當時電機相位，重新上電或MF 信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。

·帶電機電感量調節功能，適配電機發揮****效能

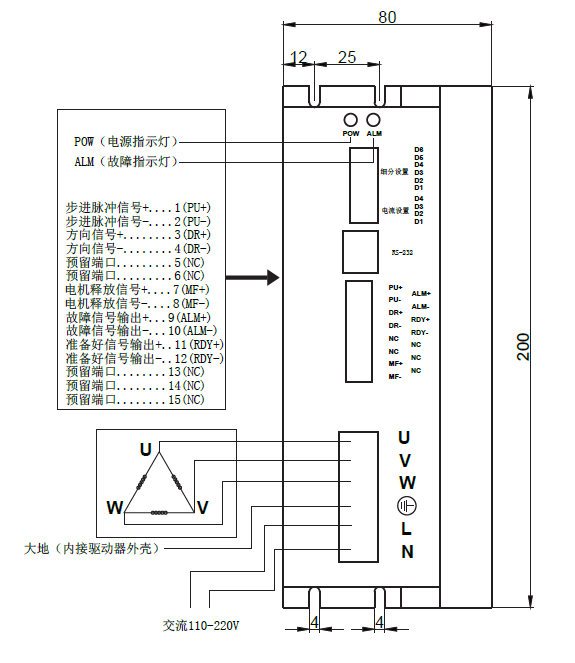

接口定義

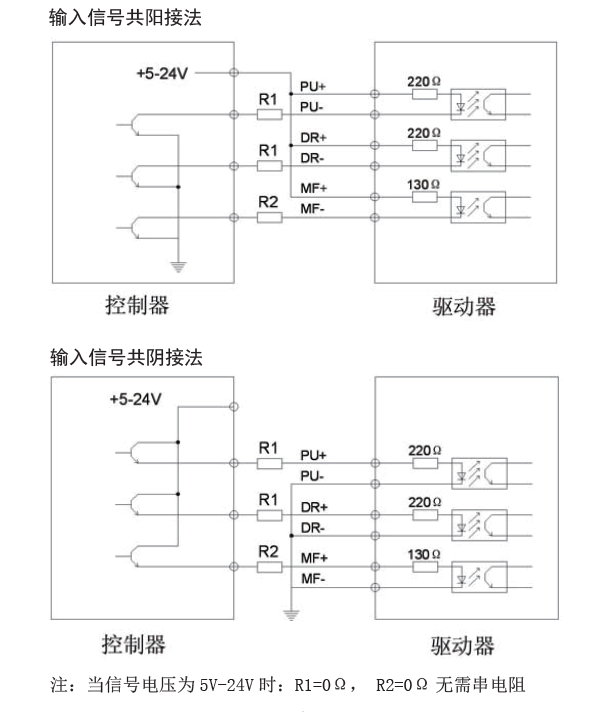

信號輸入接線方法

電流、細分設置

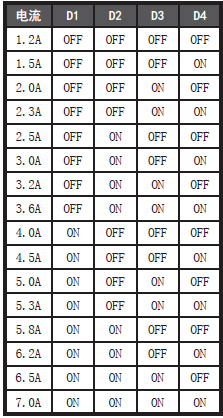

電流設定

   驅動器工作電流由DIP-1 端子設定，運行電流為正常工作輸出電流設置開關（注：本驅動器電流值為有效值）

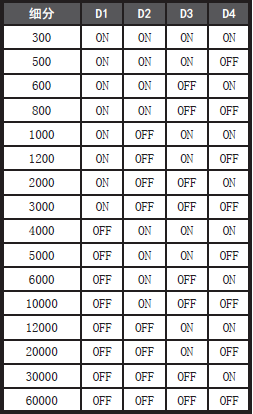

細分設定

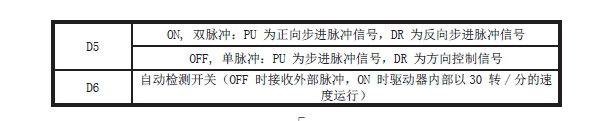

   驅動器細分由DIP‐2 端子設定，共16 檔，由6 位撥碼開關的前四位分別設定（后兩位為功能設定）。附表如：細分?jǐn)?shù)( 脈沖/ 轉)

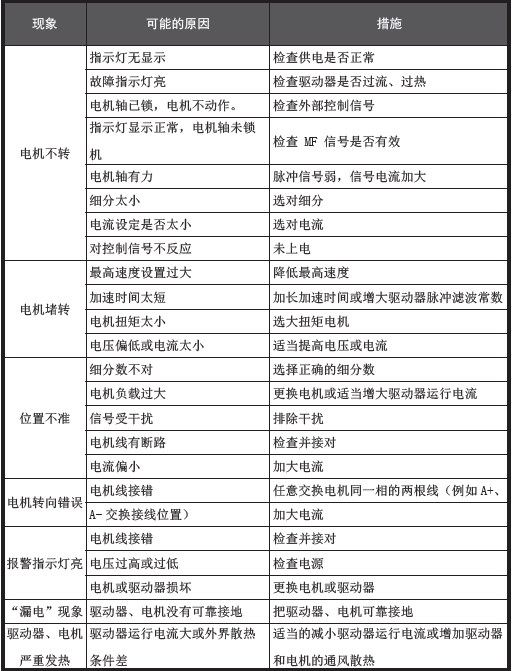

常見問題和處理辦法對照表
