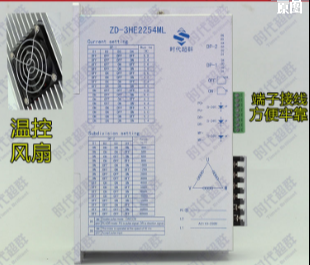

產品簡介

   本驅動器是基于DSP 控制的開環三相步進電機驅動器。它是將先進的DSP 高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為AC60V-260V，適配電流在6.5A 以下、外徑86-110mm 的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000 步/ 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

產品特點

·高性能、低價格

·設有32 檔細分，****分辨率60000 步/ 轉

·****反應頻率可達500Kpps

·步進脈沖停止超過0.5s 時，線圈電流自動減到設定電流的一半

·****抗干擾，光電隔離信號輸入/ 輸出

·驅動電流2.2A 到6.5A 分16 檔可調

·220V 電源輸入，電壓范圍：AC60V-260V

·RS232 串口通信 參數調節

·相位記憶功能

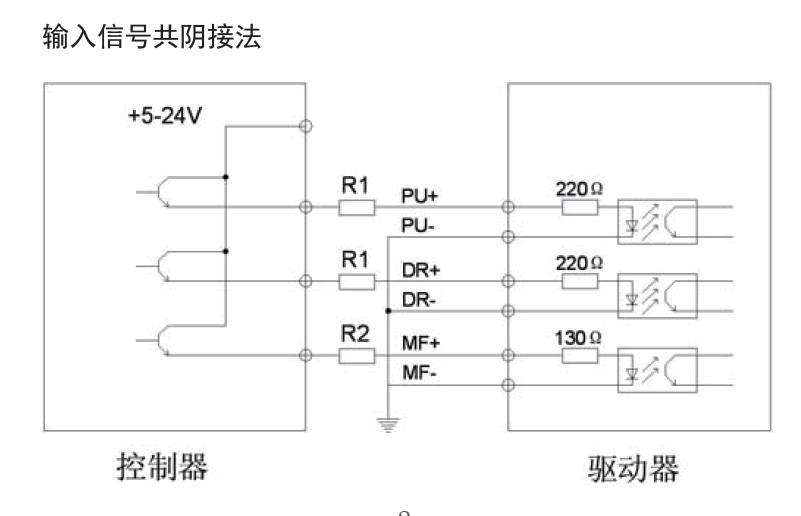

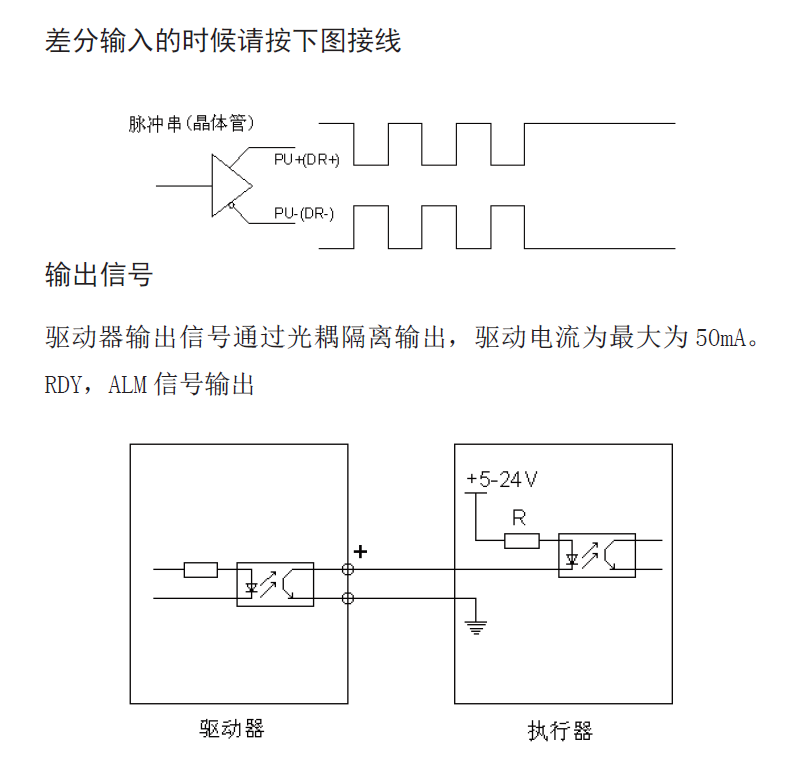

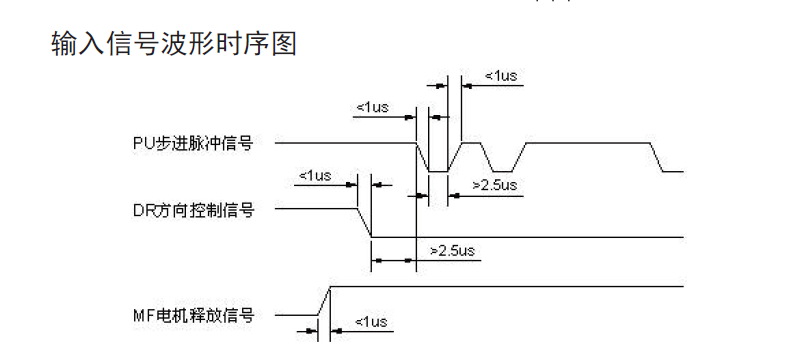

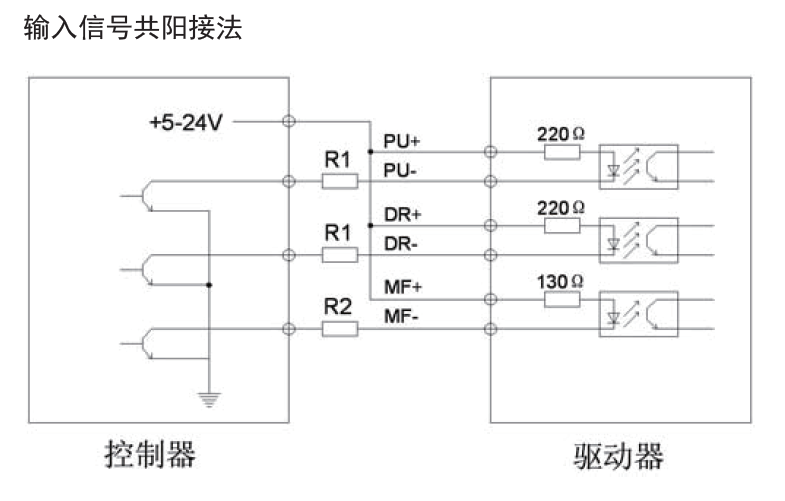

信號輸入接線方法

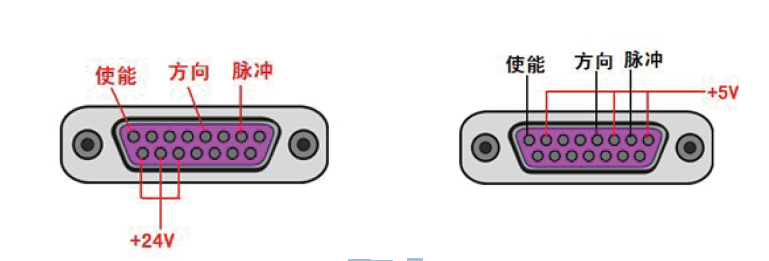

驅動器接線、尺寸示意圖

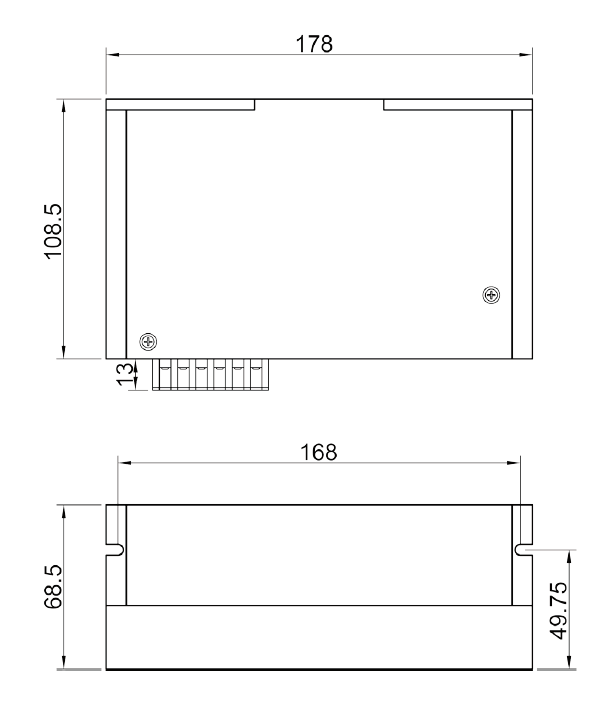

尺寸圖

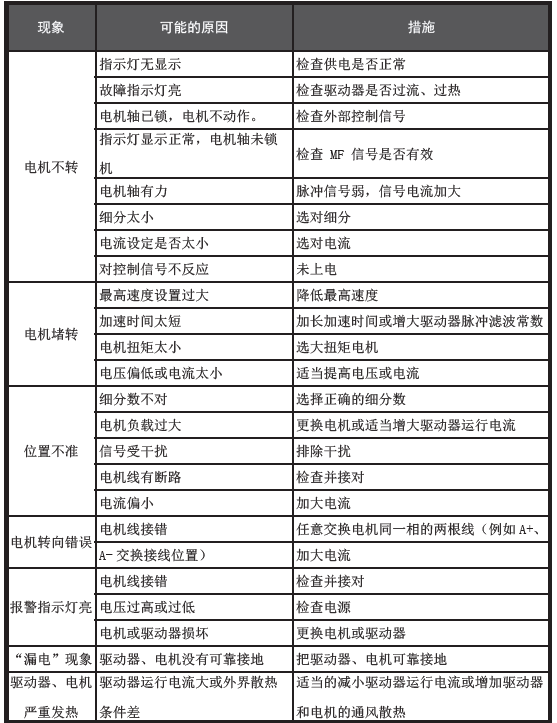

常見問題解答常見問題和處理辦法對照表
