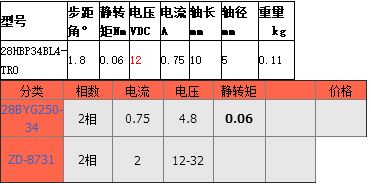

首先給大家看下我們常用的28系列兩相步進電機

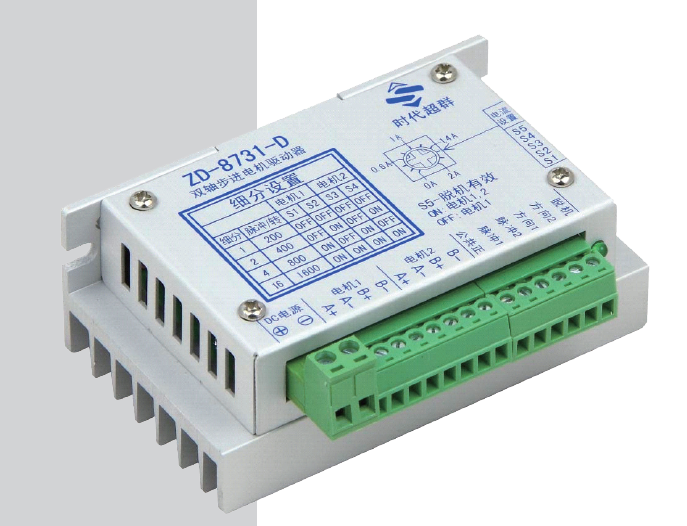

   像這種標準的兩相步進電機相信大家都很熟悉了，在這里就不做過多的介紹了。接下來就介紹一下我要推薦給大家的配套驅動器ZD-8731-D

產品特點

·高集成度高可靠性

·同時驅動兩個步進電機，可完全分開控制

·接口采用超高速光耦隔離

·高抗干擾能力，在高頻干擾環境中仍能準確運行

·****驅動電流2.0A

主要功能

·整步、二細分、四細分、十六細分可調

·輸出電流線性可調

·過熱自動保護

·自動半流鎖定

·支持脫機、使能、鎖定等功能

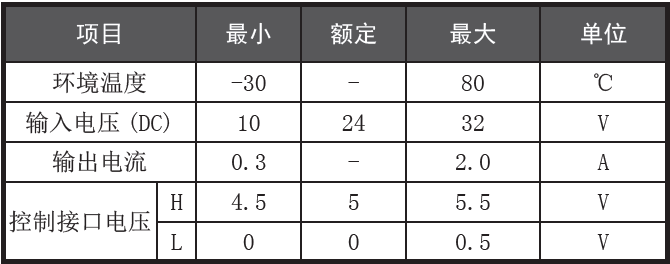

工作條件

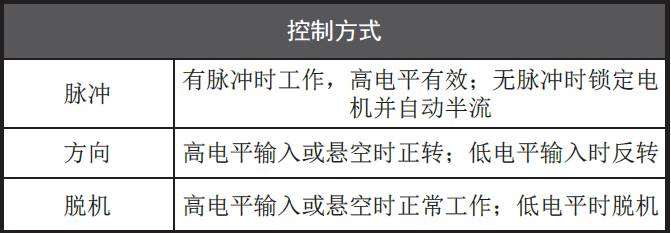

接口定義

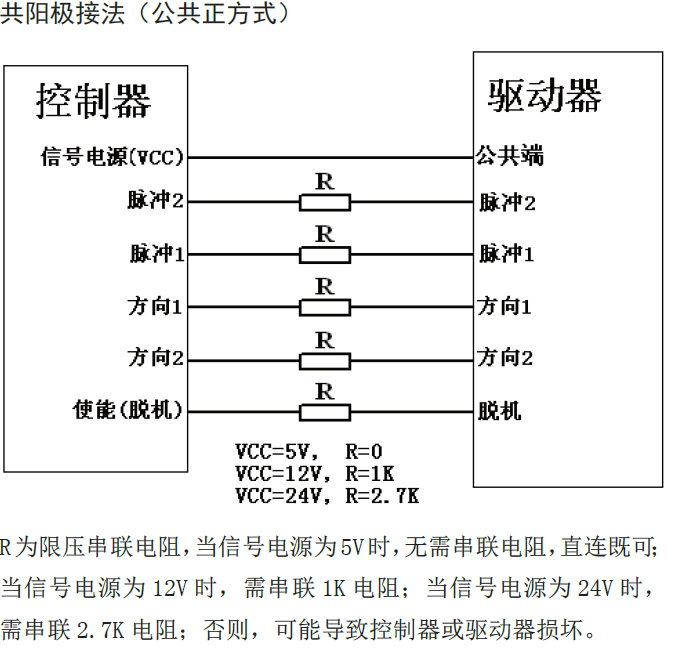

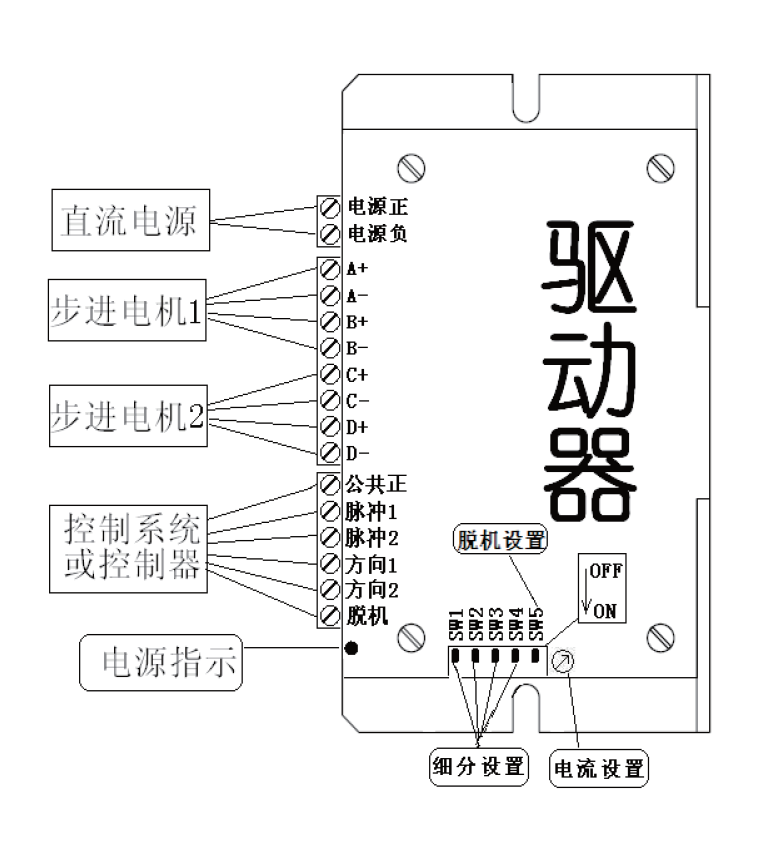

接線方法

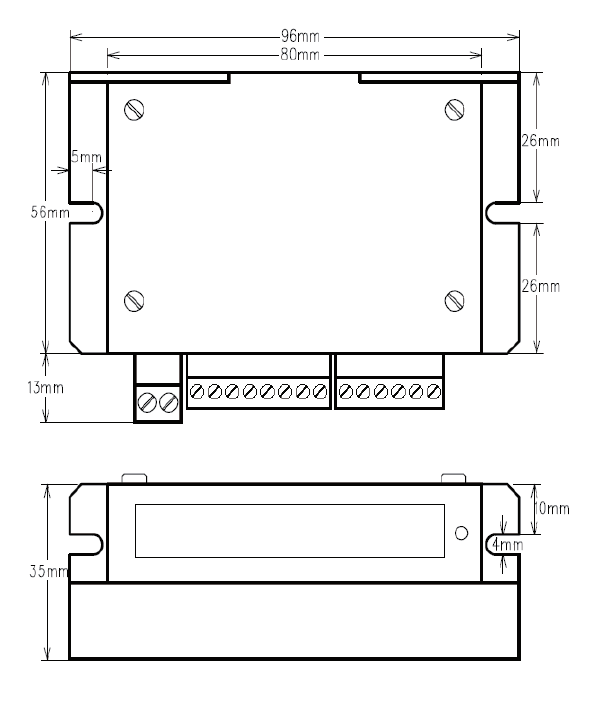

外形尺寸

常見問題解答

1. 問：初次使用該步進驅動器，如何能盡快上手？

答：正確接好電源和電機后，只接脈沖信號( 先將頻率設置為1K 以內)，細分設置為16，方向和脫機懸空，此時加電后電機默認正轉。運行無誤后再依次測試加速( 提高頻率)、方向、細分和脫機等功能。

2. 問：電源接反有何影響？

答：有可能燒毀驅動器。

3. 問：控制信號高于5V，一定要加串聯電阻嗎？

答：是的，否則有可能燒毀驅動器控制接口的電路。

4. 問：驅動器長時間工作后外殼比較熱，正常嗎？

答：正常，在常溫下外殼達到90 度不會對性能有影響。

5. 問：接線后電源指示燈亮，但電機不轉，是什么原因？

答：如果接線正確，但仍然不轉，說明控制部分驅動能力不夠，這種情況多出現在用單片機的IO 口直接控制方式。請確�？刂平涌谟�5mA 的驅動能力

6. 問：如何判斷步進電機四條線的定義？

答：將電機的任意兩條線接在一起，此時用手擰電機有阻力，則這兩條線是同一相, 可接在驅動器A+A-；另外兩條線短接仍然有阻力，則將這兩條線接在B+ 和B-

7. 問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。
