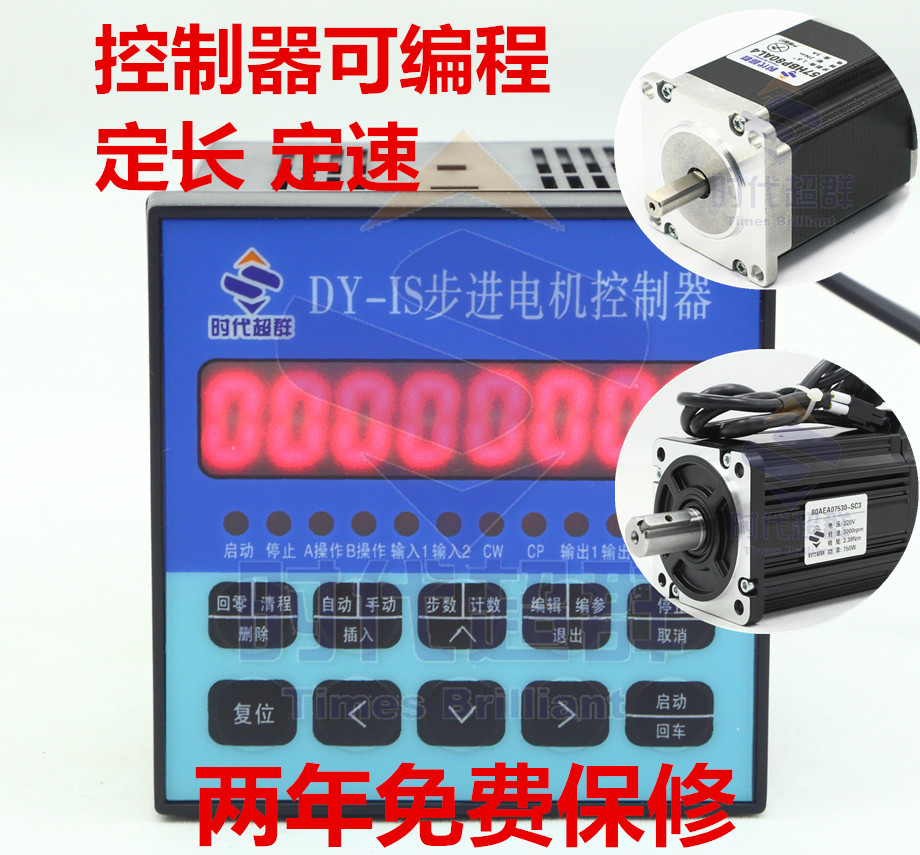

DY-IS步進電機控制器參數

控制軸數：單軸；

· 指令特點：任意可編程（可實現各種復雜運行：定位控制和非定位控制）；

· ****輸出頻率：40KHz( 特別適合控制細分驅動器 )；

· 輸出頻率分辨率：1Hz；

· 編程條數：99 條；

· 輸入點：6 個（光電隔離）；

· 輸出點：3 個（光電隔離）；

· 一次連續位移范圍：—7999999~7999999；

· 工作狀態：自動運行狀態，手動運行狀態，程序編輯狀態，參數設定狀態；

· 升降速曲線：2 條（****化）；

· 顯示功能位數：8 位數碼管顯示、手動 / 自動狀態顯示、運行/停止狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入 / 輸出狀態顯示、CP 脈沖和方向顯示；

· 自動運行功能：可編輯，通過面板按鍵和加在端子的電平可控制自動運行的啟動和停止；

· 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）；

· 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、手動長度、手動速度、中斷跳轉行號和回零速度；

· 程序編輯功能：可任意插入、刪除可修改程序。具有跳轉行號、數據判零、語句條數超長和超短的判斷功能；

· 回零點功能：可雙向自動回到零點；

· 編程指令：共 14 條指令；

· 外操作功能：通過參數設定和編程，在 ( 限位 A)A 操作和 ( 限位 B)B 操作端子上加開關可執行外部中斷操作；

· 電源：AC220V（電源誤差不大于 ±15%）。

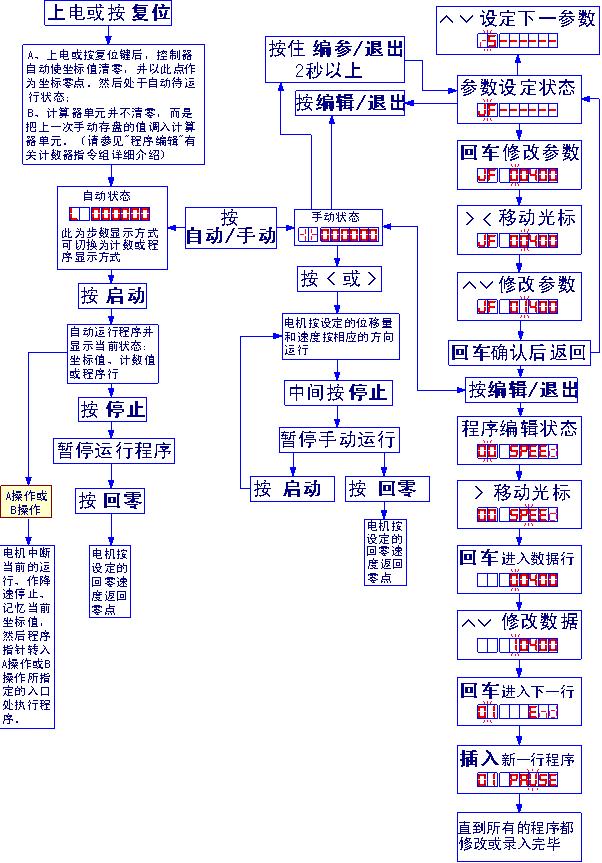

操作步驟
