直流無刷電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。常用于打磨，鉆孔，攪拌等用途，抵抗惡劣環境的性能更好。 上圖為客戶用在鉆床系統中的一套直流無刷設備。包括300W，5000轉高速直流無刷電機，4速比行星減速機，和配套6A驅動器
57BL115S30-3150TF9是一款額定電壓310v，額定功率300w，額定轉速5000rpm的高速直流無刷電機。釹鐵硼磁性材料是釹，氧化鐵等的合金，又稱磁鋼。是節能環保的新型材料，廣泛應用于現代工業與電子技術中。
配套PX系列行星減速機PX57N004S0為例減速比為1:4，輸出扭矩為0.57nm*4*80%=1.8nm＜減速機輸出轉矩15NM，所以****輸出也就1.8NM，輸入轉速為5000rpm/4=1250轉，回程間隙≤20。
ZM-7206是我公司自主研發的大功率驅動器，主要采用國際****電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
·輸入電源AC180/250VAC 50/60Hz ·連續輸出電流: 4.9A，適合1200W 以下的無刷電機 ·****輸出電流: 9.9A, ·使用溫度0~+45° C ·保存溫度-20~+85° C ·使用及保存濕度<85% [ 不結霜條件] ·構造壁掛箱體式 ·具有緩啟動功能，避免電流過沖，有效保護電機 ·冷卻方式：主動散熱器方式 ·控制信輸入輸出信號：全隔離 ·保護機能：過電流、過熱、過速度、過電壓、欠壓控制電源異常保護 ·面板界面：6 位LED 顯示4 位按鍵操作

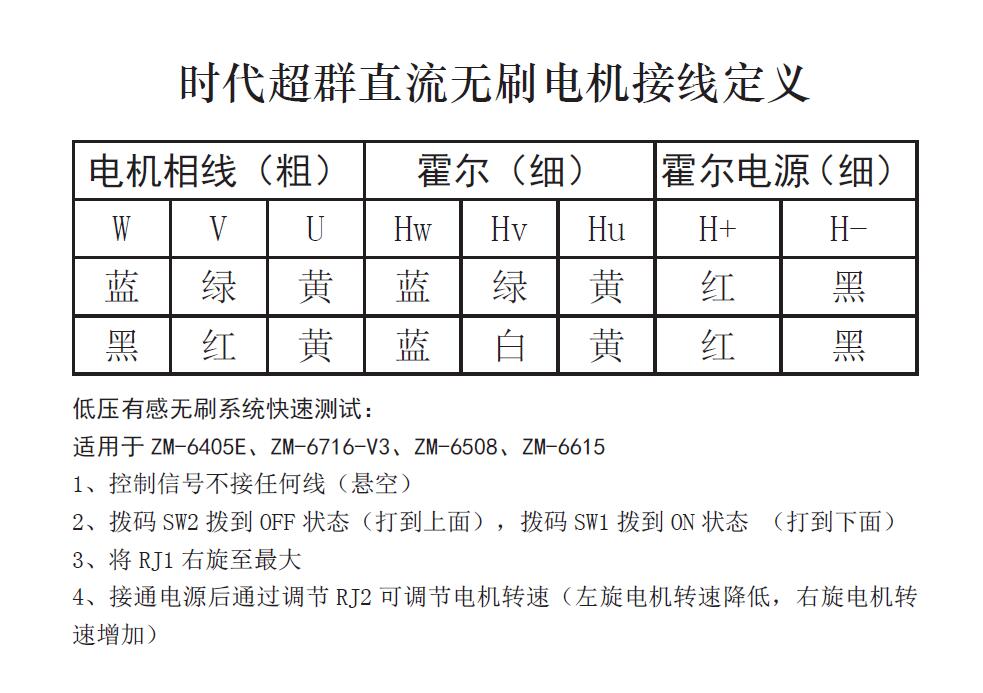

電機和驅動器接線注意事項
聯系方式：QQ:467102884 電話：13811070445（劉女士）
