技術指標

· 控制軸數：單軸；

· 指令特點：任意可編程（可實現各種復雜運行：定位控制

和非定位控制）；

· ****輸出頻率：40KHz( 特別適合控制細分驅動器 )；

· 輸出頻率分辨率：1Hz；

· 編程條數：99 條；

· 輸入點：6 個（光電隔離）；

· 輸出點：3 個（光電隔離）；

· 一次連續位移范圍：—7999999~7999999；

· 工作狀態：自動運行狀態，手動運行狀態，程序編輯狀態，

參數設定狀態；

· 升降速曲線：2 條（****化）；

· 顯示功能位數：8 位數碼管顯示、手動 / 自動狀態顯示、

運行/停止狀態顯示、步數/計數值/程序顯示、編輯程序，

參數顯示、輸入 / 輸出狀態顯示、CP 脈沖和方向顯示；

· 自動運行功能：可編輯，通過面板按鍵和加在端子的電平

可控制自動運行的啟動和停止；

· 手動運行功能：可調整位置（手動的點動速度和點動步數

可設定）；

· 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、

手動長度、手動速度、中斷跳轉行號和回零速度；

控制器尺寸圖

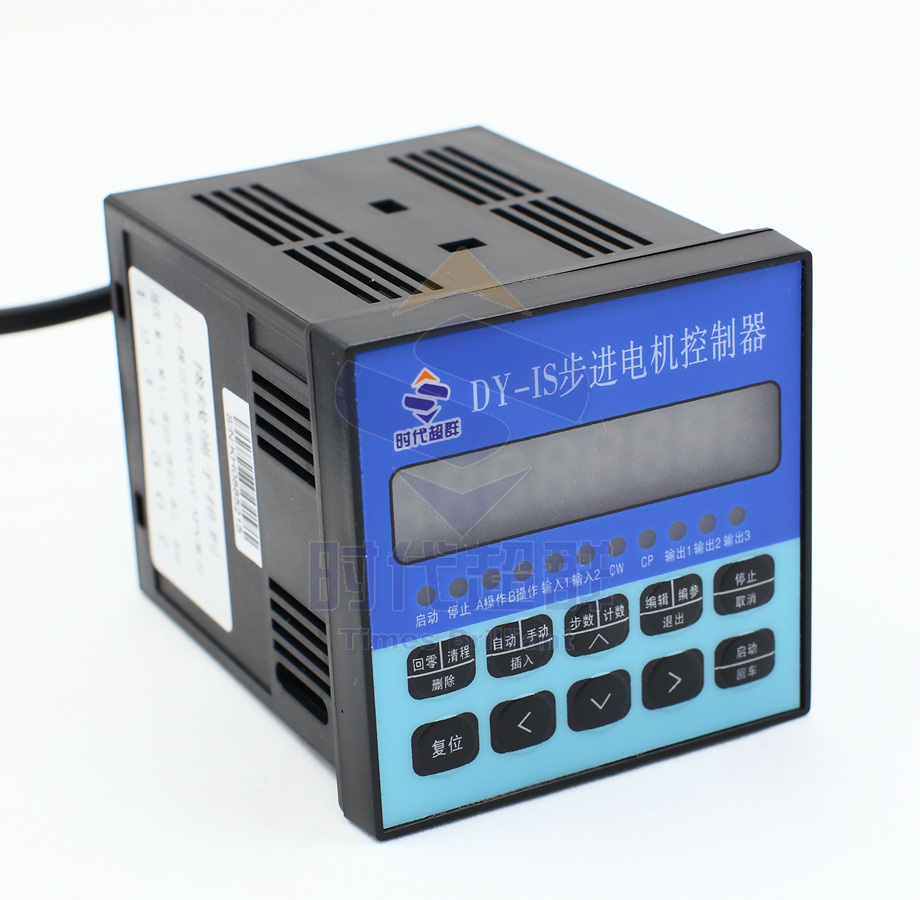

本控制器采用嵌入儀表外殼，體積小重量輕（500g），

前面板為 71mm×71mm 的方形，長度為 120MM，具體尺寸見下圖

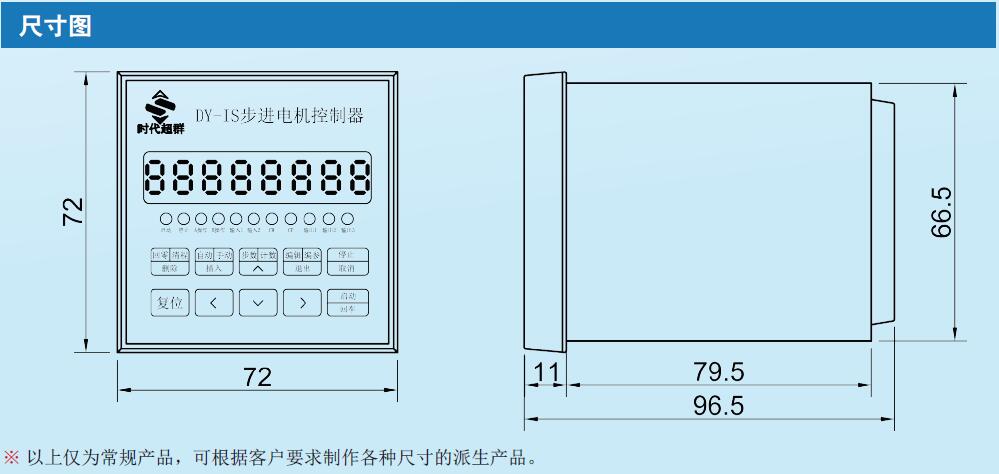

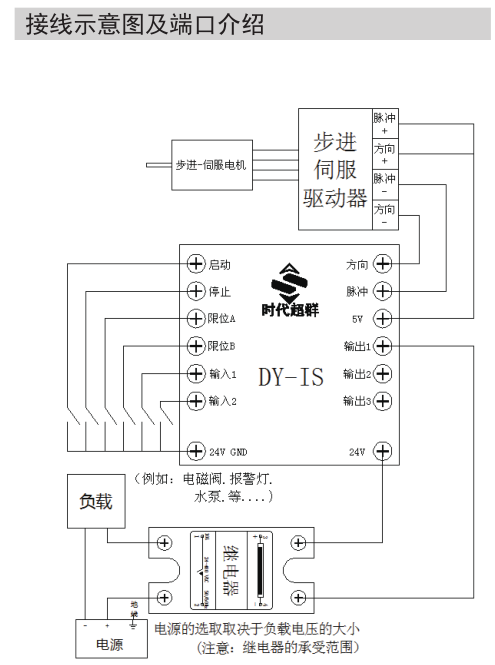

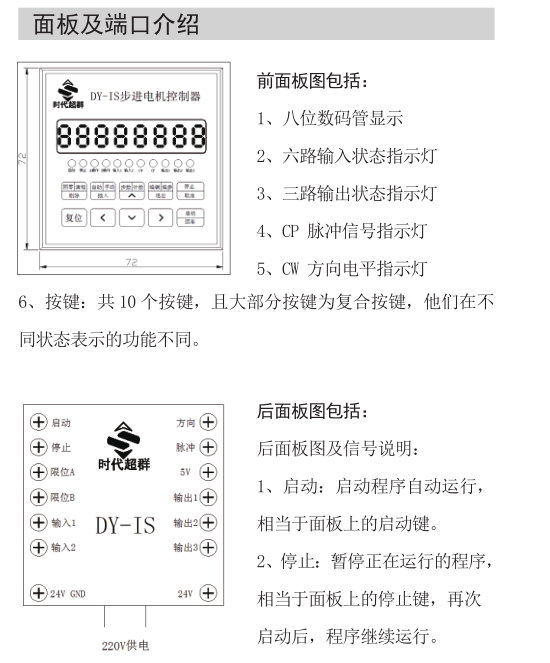

接線端口詳情

控制器操作流程

編程實例講解

DY-IS——更先進的自動制袋機控制器

系統配置：DY-IS 控制器二相步進電機 130BYG250A、驅動

器、可選配 AC220A 隔離變壓器。壓輪周長 200MM。操作面板除

了 DY-IS 以外，還配有：1、有效 / 無效按鍵（為自鎖按鍵）：

當此鍵按下后才能啟動。

電機運行；在此鍵抬起狀態，即使有光電開關信號，電機

也不動作。2、印刷 / 定長選擇按鍵（為自鎖按鍵）：按下為印

刷方式；抬起為定長方式。

運行要求：我們以袋長 500MM 為例，在定長方式下，每啟

動一次，高速運行 500MM。在印刷方式下，每啟動一次，先高

速運行480MM，再改為低速運行去尋找色標，找到色標立即停車。

如果運行了 510MM，仍未找到色標，則認為是故障運行，馬上

停車報警（短聲 100 次）。另外要求切紙 5 萬張，則長聲報警

10 次。這時計數器需清零重新開始。在控制按鍵中，有計數器

清零按鍵 [ ∨ ] 和計數器存儲鍵 [ ＞ ]，可隨時使用。

設計分析：以二相電機為例，使驅動器工作在20 細分狀態，

這時的步距角為0。09 度，脈沖當量為：每毫米20 個CP 脈沖。

參數設定：（進入參數設定狀態）

JF=1000，RS=H，CC=0，HL=10，HF=1000，BF=1000，

NA=12，NB=00 上述參數可以根據具體的制袋機有所調整。

說明：我們提供的程序可能和您的要求有些出入，但我們

會免費幫您設計您滿意的程序和硬件配置！

程序清單：（控制器上電后，使其顯示方式為計數方式）
