今天介紹一款性價比非常高的可編程控制器DY-IS,如何利用這款控制器控制導軌,做簡單的速度位置控制。DY-IS步進/伺服控制器,具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。成功應用于螺紋機控制系統、鎖螺絲機控制系統。噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統等。
選用產品
DY-IS可控制軸數為單軸;可編程(可實現各種復雜運行:定位控制和非定位控制);****輸出頻率40KHz,特別適合控制細分驅動器;輸出頻率分辨率1Hz;編程**** 99 條;8 位數碼管顯示,手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序,參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示;有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能:可雙向自動回到零點;編程指令共 14 條指令。
那么如何利用這款控制器對步進電機進行簡單的速度位置控制呢
首先接好線(電機 驅動 控制 電源)

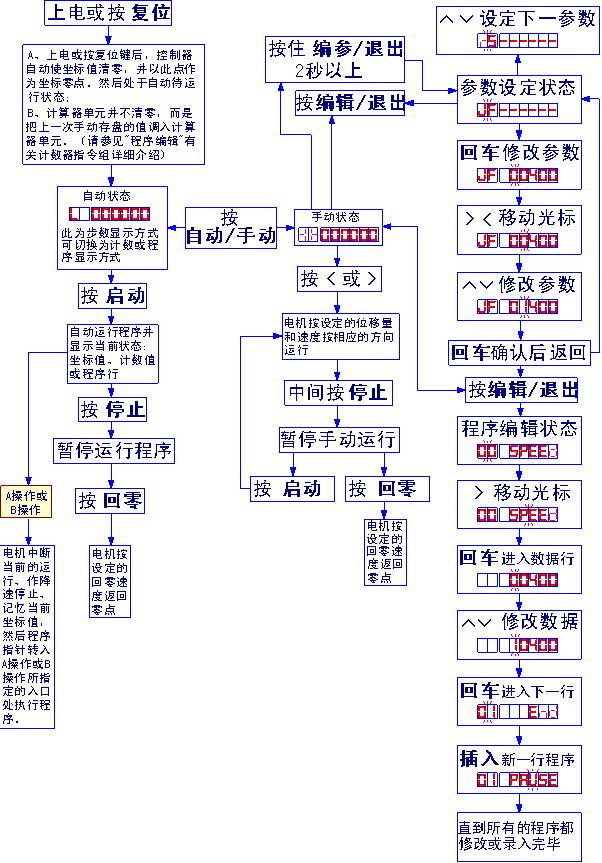

其次,按 鍵,點擊到L 0000模式,然后按 進入?yún)?shù)設置模式,然后按 進入編輯模式。屏幕顯示00 SPEED。可以進行速度設置,此時00閃爍為第0調程序,按住 確定,SPEED閃爍,然后按住 確定 ,進入00000狀態,輸入相應的速度(輸入3000)然后按 確定,進入01 G-LEN 位移設定(參數可以利用 進行調節,具體代表什么詳見說明書),然后按兩次 進行保存,進入00000狀態,輸入相應的速度(輸入1000)然后按長安 進保存,及可保存程序,關閉電源,從新上電后按 即可進行程序運行。 具體操作流程如下:

聯系方式:QQ:467102884 電話:13811070445(劉女士)
