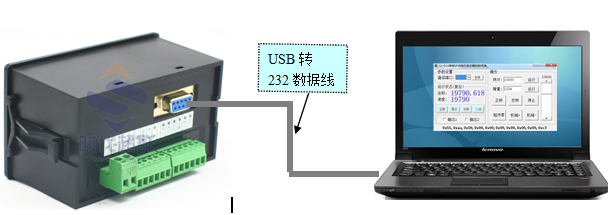

客戶現場調試中

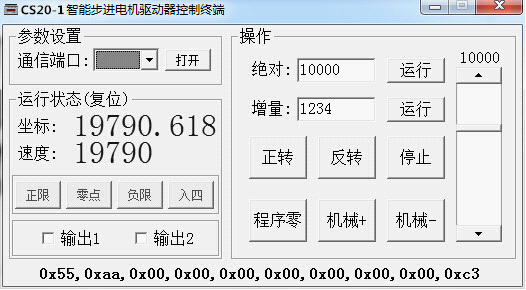

電腦實時操作界面

代碼指令

1.定速運行,不指定終點

正向:0x55,0xaa,0x06,0x09,speed,0x00,0x00,0x00,0xc3;

負向:0x55,0xaa,0x06,0x0A,speed,0x00,0x00,0x00,0xc3;

speed=速度(范圍:400-40000)

比如,需要控制器以2400HZ的速度朝正向運行,則指令是:

十進制:2400

16進制:0x0960

0x55,0xaa,0x06,0x09,0x60,0x09,0x00,0x00,0x00,0xc3;

2.定速運行,指定終點

****運動:0x55,0xaa,0x07,speed,steps,0xc3;

增量運動:0x55,0xaa,0x08,speed,steps,0xc3;

speed=速度(2個字節,400-40000)

steps=距離(4個字節,支持負值)

3.暫停運行

0x55,0xaa,0x02,0x00,0x00,0x00,0x00,0x00,0x00,0xc3;

4.回程序零

0x55,0xaa,0x07,speed,0x00,0x00,0x00,0x00,0xc3

5.回機械零

朝正向:0x55,0xaa,0x0b,0x09,speed,0x00,0x00,0x00,0xc3

朝負向:0x55,0xaa,0x0b,0x0a,speed,0x00,0x00,0x00,0xc3

6.取狀態

0x55,0xaa,0x0c,0x00,0x00,0x00,0x00,0x00,0x00,0xc3;

取當前的控制的狀態,返回一共8個字節

第1-4字節,當前坐標,long型,高位在前,低位在后

第5-6字節,當前定時器值,根據下面公式,可得到實際速度值

speed=14745600/(65535 + 46 - (buff[4]<<8+buff[5])),此值計算結果為設定速度.

第7字節表示輸入狀態(0,表示輸入有效,1表示輸入無效)

bit2:正限

bit3:零點

bit4:負限

bit5:入四

第8字節表示當前的工作狀態

0x00:上電復位

0x01:定量

0x02:未定義

0x04:手動

0x08:回零

0x10:未定義

0x20:停止

7.輸出

0x55,0xaa,0x0d,port,status,0x00,0x00,0x00,0x00,0xc3

port取值為1或者2,代表輸出口1和輸出口2

status取值為0或者非0,0代表關閉輸出,1代表打開輸出.
