很多人想到控制步進電機 就會想到PLC控制,PLC確實方便靈活,但也有致命的缺點就是使用門檻高,很多人不容易上手,需要專業的人調試與維護,硬件成本高不說,人工成本也高。 那么有沒有一種控制器即便宜又能在一兩個小時內就能輕松上手呢,這就是我們下面要講到的時代超群研發的可編程控制器DY-IS。

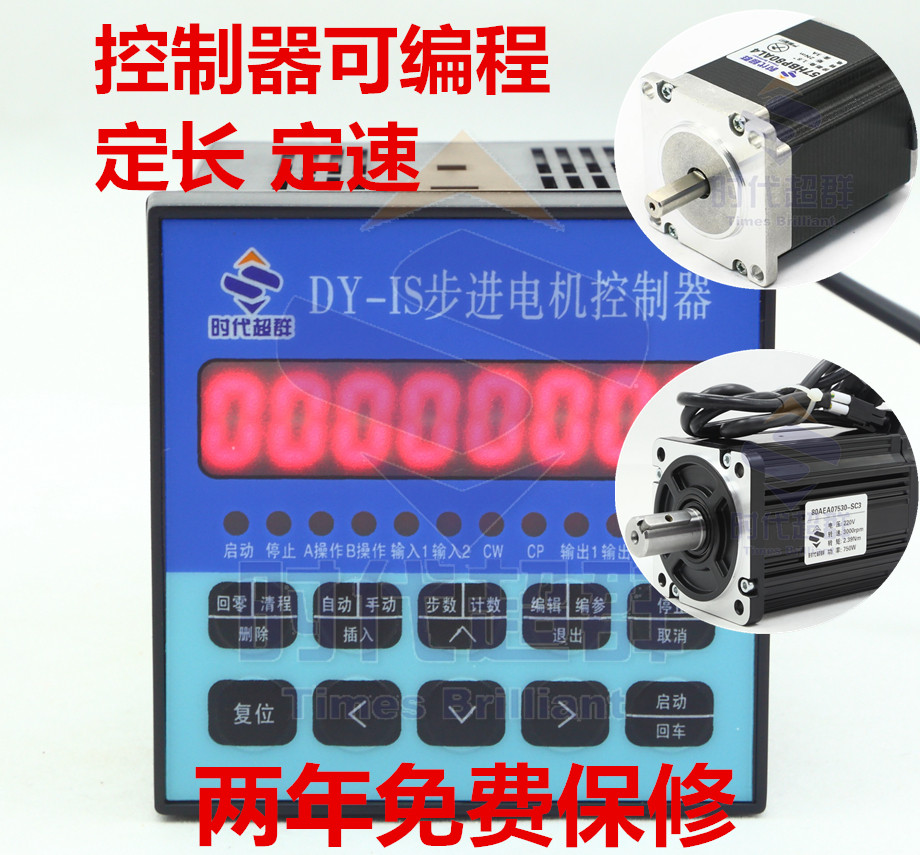

時代超群DY-IS步進/伺服控制器,具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。
供電電源: AC/DC 100-250V 方便接線 輔助輸出電源:DC24V 100mA(供傳感器使用) 輸出信號頻率:6Hz~9999Hz(占空比1:1時) 整機功耗: 小于4W 低功耗 NPN開漏輸出容量: 200mA/30VDC 輸入信號電壓:低電平≤2V 高電平≥4V 外形尺寸: 72×72×95 兩路NPN型晶體管開漏輸出 OUT1與OUT2輸出對應連接步進電機驅動器的CP和DIR端子(有些是CW和CCW) 可設定輸出 走動步數、運動速度和運動方向 可設定多段數:0-15段 每段步數設定范圍 0~59999 (如Sd---0設定 10000 , 表示0段需要走動 10000步) 每段脈沖輸出頻率和方向可設定 (nFnnnn 如1F5000,表示正轉,速度5000Hz) 輸出頻率范圍:6-9999Hz 方向設置:0 無脈沖輸出(停頓計時) 1 輸出脈沖、正向運動 2 輸出脈沖、反向運動

DY-IS是一款帶有中斷操作特色的控制器,中斷操作就是說您可以在程序執行的過程中,停止程序去執行別的指令。
舉個簡單例子:比如我想讓一臺步進電機帶動絲杠從A走到B在從B走到A一直走往復運動,并且從A到B速度比較慢,從B到A又速度較快。
這個時候我們所要編輯的程序如下
00 SPEED 200 速度,電機一分鐘轉多快 01 G-LEN 20000 位移,電機走了多少 02 JUMP 00 ****跳轉,當位移走完20000時會繼續走00條指令,就相當于一直在走 03 SPEED 500 04 G-LEN -20000 這個時候的位移就會走負值,就相當于走相反方向 05 JUMP 04 06 END
總結:要想控制步進電機做到即便宜 又容易上手那么DY-IS是一個****不過的選擇。
