我們都知道直流無刷電機轉速越高扭矩越大，那么一款5000轉的直流無刷電機。用到5000轉的時候****，用到3000轉的時候扭矩就會下降很快，用到1500轉可能就會出現低速卡頓現象。那是因?yàn)榕ぞ亟档姆浅５土恕Ｋ杂袝r(shí)候客戶需要一些低速大扭矩的電機來滿足設備的需要。

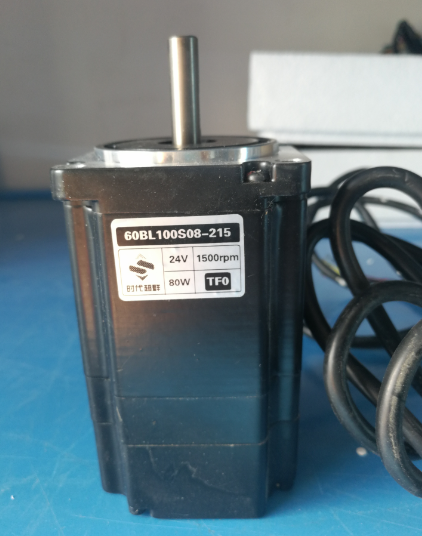

介紹一款小功率相對低速大扭矩?zé)o刷電機，上圖是客戶定制的一款中低速大扭矩直流無刷電60BL100S08-215TF9，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電機電壓24V，功率80W，轉速1500轉，應用范圍非常廣泛。 這款電機的輸出扭矩為多少呢。為什么說是低速大扭矩呢？下面告訴大家一款計算方法：
即t=9550p/n 式中： p—功率，kw； n—電機的額定轉速，r/min； t—轉矩，nm。 電機的輸出轉矩一定要大于工作機械所需要的轉矩，一般需要一個安全系數 根據如上計算得出：T=9550*0.08/1500=0.5NM 因此，這款電機再用到1500轉的時候能輸出0.5NM的力，有人會說了，0.5NM扭矩并不大啊，我們這里強調的事相對同樣功率電機的低速大扭矩。通過公式我們可以看出，同樣的功率電機，轉速做的越低，扭矩就會越大，當然機身長也會越長。 如果單純的靠定制轉速可能會比較麻煩，那么也可以加裝減速機。通過降低轉速來增加扭矩。時代超群提供配套選型方案。
那么如何給這款減速無刷電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。80W/24V=3.33A,選配的驅動電壓輸入為24V，電流大于峰值電流3.3A的2倍左右，選擇ZM-6508（****40V 8A）效果是比較好的
配套ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 此款驅動器有一內部調速旋鈕，也可以可外接電位器調速，那么如何外接電位器：
V- EN短接 控制電機的啟停 V- DR短接 控制電機正反轉 V+ VE V-可以外接電位器調速
聯系方式：QQ:467102884 電話：13811070445（劉女士）
