上圖為時代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-1000轉每分鐘,方波，無極可調。外接啟停、方向可以實現外部控制,具有調速、定長功能。

1.顯示說明：在運行狀態或停止?fàn)顟B(tài)數碼管顯示當前的轉速值，單位轉/分。

在設置狀態顯示設置的參數代號或參數值。

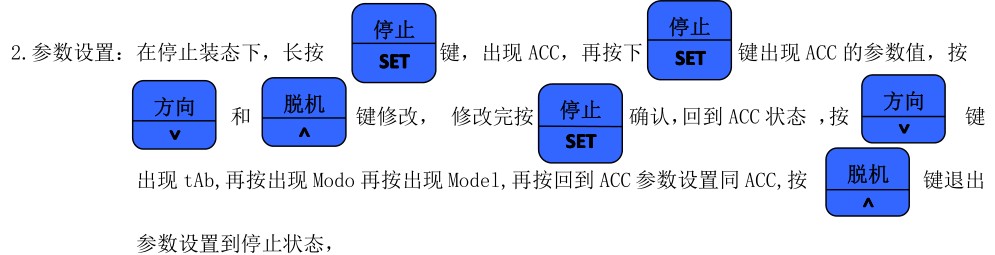

出現 tAb,再按出現 Modo 再按出現 Model,再按回到 ACC 參數設置同 ACC,按 鍵退出

參數設置到停止?fàn)顟B(tài)，

C ACC 加速度設置（1-99）1 最快，99 最慳，負載重設置慢點，默認值 5

b tAb 細分?jǐn)?shù)設置（1-64）此值根據驅動器上設置，應該跟驅動器設置為一致，設置一致時顯示的轉速為實

際速度，默認值 10.

Mod0 模式 0（0-1）設置為 0 時上電為停止?fàn)顟B(tài)，設置為 1 時上電即運行，默認值 0

Mod1 模式 1（0-4）默認值 0

0 接線端子 3 接通啟動，斷開停止，方向?yàn)榻泳�端 4 接通正轉，斷開反轉

1 接線端子 3 按一下啟動，再按一下停止，方向?yàn)榻泳�端 4 按一下停止

2 接線端子 3 按一下啟動，接線端 4 按一下停止

3 接線端子 3 按一下正轉啟動，再按一下停止，按線端 4 按一下反轉啟動，再按一下停止

4 接線端子 3 接通正轉啟動，斷開停止，接線端 4 接通反轉啟動，斷開停止

Mod2 模式 2（0-3）0 速度控制，1 定長控制，2 連續控制，3 往返控制，默認值 0

在定長模式下，停止?fàn)顟B(tài)按停止鍵設置 P-01，長按停止鍵是有 d1A,d1b

在連續模式和往返模式下，停止?fàn)顟B(tài)按停止鍵設置 P-01，P-02,P-03

在速度控制模式和往返模式下，X1,X2 限位有效，遇到會方向取反運行。

P-01 長度值，脈沖數=P-01*d1A/d1b doub:倍率設置 默認 1 0-1000 轉可調

P-02 延時值，單位毫秒 設置為 2 0-2000 轉可調

P-03 次數值，連續運行次數值 設置為 3 0-3000 轉可調

3.運行說明：面板啟動或外接端子啟動，運行時調節電位器來調節轉速。

面板停止或外接端子停止，停止時顯示 0，如果在停止?fàn)顟B(tài)下需要顯示電位器當前調整的轉速可以按下脫機鍵，脫機燈亮?xí)r停止?fàn)顟B(tài)下也調整電位器修改轉速值改變方向，按面板方向鍵或者外接方向鍵。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
