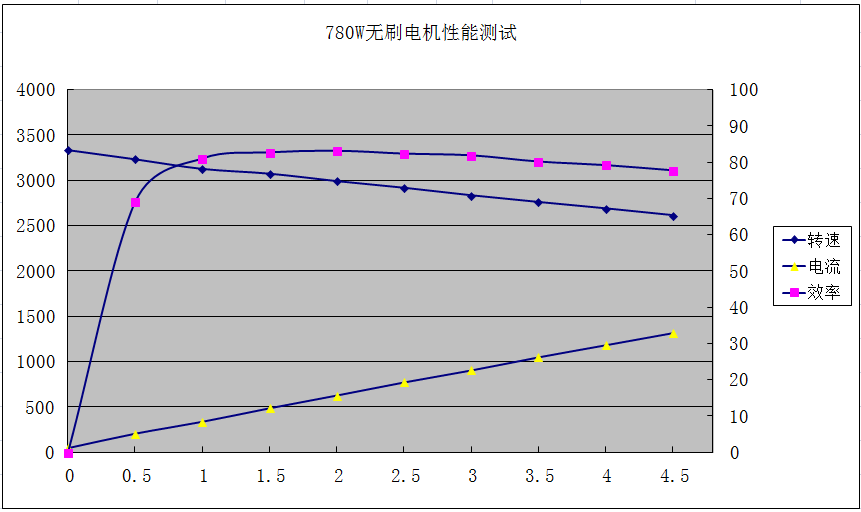

上圖為時代超群780W直流無刷電機80BL130S78-430TK9性能測試圖,從圖中我們可以看出電機****效率為83.25%,當達到****效率時,轉速為2992rpm、電流15.68A、轉矩2NM。具體對照表如下:
可見在最接近額定轉速時,電機的輸出效率****。電流適中,效果更好。

80BL130S78-430TK9直流無刷電,電機電壓48V,功率785W,額定轉速3000轉,具體參數見下表,此款電機采用節能環保領域的驕子-釹鐵磁硼鋼,保證設備的良好性能。可用于抽油煙機、抽水機等家用器具,以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
產品尺寸圖如下:
配套驅動的選擇:
ZM-6625是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器),具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點: 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋,PWM斬波方式 速度補償,大負載時電機仍能保持轉速 純硬件設計,高速度,高抗干擾能力 周波限電流方式,保護更加精確快速 低發熱,大功率 應用極簡,接線靈活,內置動態再生發電釋放電路

上圖中各接口定義為:
本控制具有多重保護功能,在保護功能起作用后可采取正確方法解除保護! 1.欠壓保護,驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電,將電源電壓調高至18V后再通電。 2.過壓保護,驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電,將電源電壓調低至50V后再通電。 3.堵轉保護,當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態,此時應盡快將使能置低或關閉電源,待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護,驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態,此時應盡快將使能置低或關閉電源,排除霍爾錯誤后再重新通電。 注意!為避免勿保護情況發生,在不需要電機轉動時,請將使能置低或?qū)⒄{(diào)速降至最小(電位器擰至****、模擬電壓降至0V,PWM降至0%)
聯系方式:QQ:467102884 電話:13811070445(劉女士)
