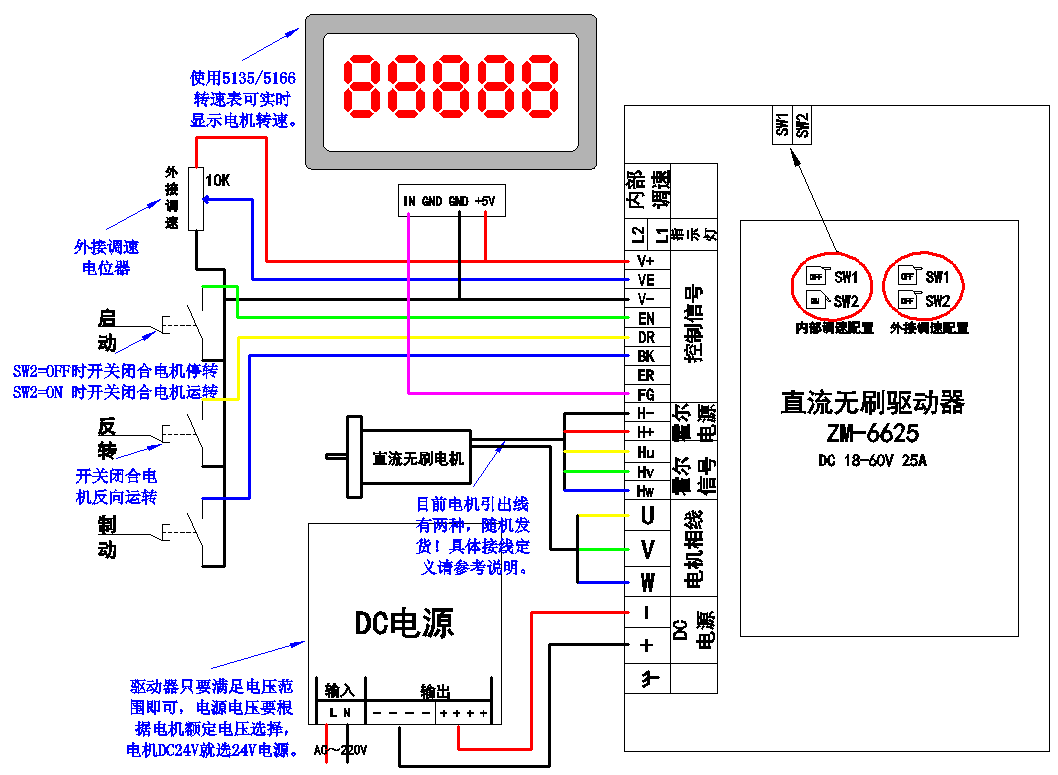

無刷電機轉速表接線圖以及控制方式

本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除

保護。

1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除

此保護請先斷電，將電源電壓調高至18V后再通電。

2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除

此保護請先斷電，將電源電壓調低至50V后再通電。

3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，

此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通

電。

4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀

態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。

注意！ 為避免勿保護情況發生，在不需要電機轉動時，請將使能置

低或?qū)⒄{(diào)速降至最小

為避免勿保護情況發生，在不需要電機轉動時，請將使能置

低或?qū)⒄{(diào)速降至最小( 電位器擰至****、模擬電壓降至0V ，PWM降

至降至0%)
