CM30D-30是為公司生產的面板型運動控制器（數控系統），可同時控制三臺驅動器帶動電機同事工作。采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
成功應用于以下產品：

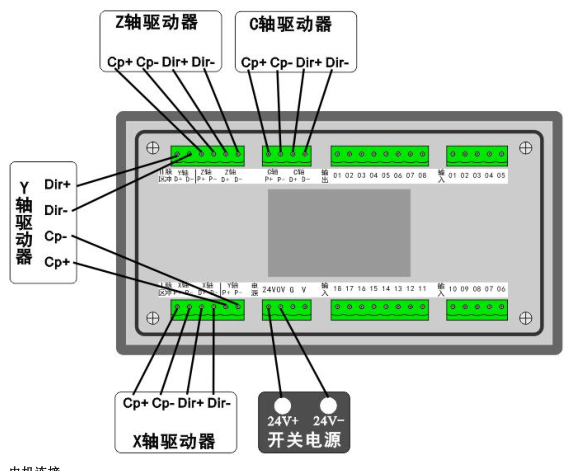

數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。 有客戶反應此款控制器上電編程以后，輸入輸出不起作用。到底是什么原因呢。 今天就一個普遍的現象跟大家說一下。好多客戶收到貨，粗略的看下說明書，按照如下接線

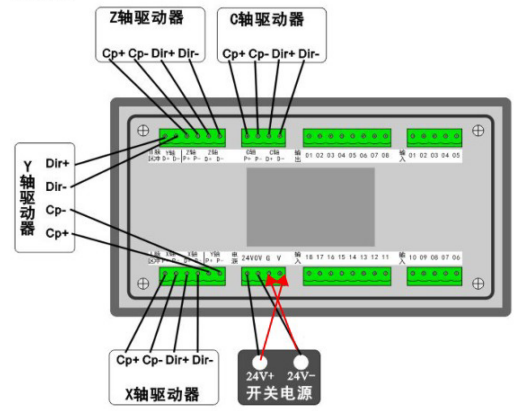

這樣的接線是沒有問題的：D+、D-分別接驅動器的 Dir+、Dir-，P+、P-接驅動器的 Pul+、Pul-端，但是要注意：系統供電與輸入輸出部分供電建議采用隔離不共地的開關電源，24v供電電源的 24v+、GND 端分別接控制器 24V、0V端子；如果需要接輸入和輸出，則 24v 供電電源的 24v+、GND 端分別接控制器的 V、G 端子（如下圖）；24v 電源不能與大地、機殼等短接，當距離較大時應使用較粗的電氣連接線；電器柜中配線，應注意強電、弱電分離，避免強電弱電。
如果需要輸入輸出，電源那我標出來的兩個紅線也需要接 視頻地址：http://v.youku.com/v_show/id_XMTYwNTI3NTA4NA==.html 相關文章：
