上圖為客戶訂購的一套設備,主要是讓一根有效1300的導軌,以讓電機以一分鐘100轉的速度帶動導軌做往復運動,根據客戶的要求,我們為客戶選擇了一套步進控制系統,包括一根HBX系列雙線導軌,一個2.8NM的步進電機,一款數字式驅動器和一款可外接限位功能的可編程控制器,限位采用的是8MM檢測接近開關。
接近開關的作用,是當滑塊靠近接近開關檢測距離內,給控制器一個信號來做反方向運動。所以,控制器需要外接限位功能的控制器,而且必須是可編程的,因為客戶要設定移動的速度。 聯系方式:QQ:467102884 電話:13811070445(劉女士) 下面介紹一下具體的產品:
DY-IS可控制軸數為單軸;可編程(可實現各種復雜運行:定位控制和非定位控制);****輸出頻率40KHz,特別適合控制細分驅動器;輸出頻率分辨率1Hz;編程**** 99 條;8 位數碼管顯示,手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序,參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示;有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能:可雙向自動回到零點;編程指令共 14 條指令。

時代超群供應的混合式兩相步進電機57HBP112AL4-TFA三相混合式步進電機 步距角1.8°,扭矩2.8N.m,電流3A,機身高112MM,軸徑Φ8MM,銑扁,出軸長21mm,采用永磁硅鋼片造,低碳環護,力矩,與其他品牌步進電機相比具有定位精度高,輸出力矩高,響應頻率高,運行噪音低,動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格,高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A(均值3.0A);三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4,6,8 線兩相步進電機;光隔離差分信號輸入,脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便,八檔可選;4 位撥碼,共15 檔細分;具有過壓、短路等保護功能;雙極恒流PWM 驅動輸出。

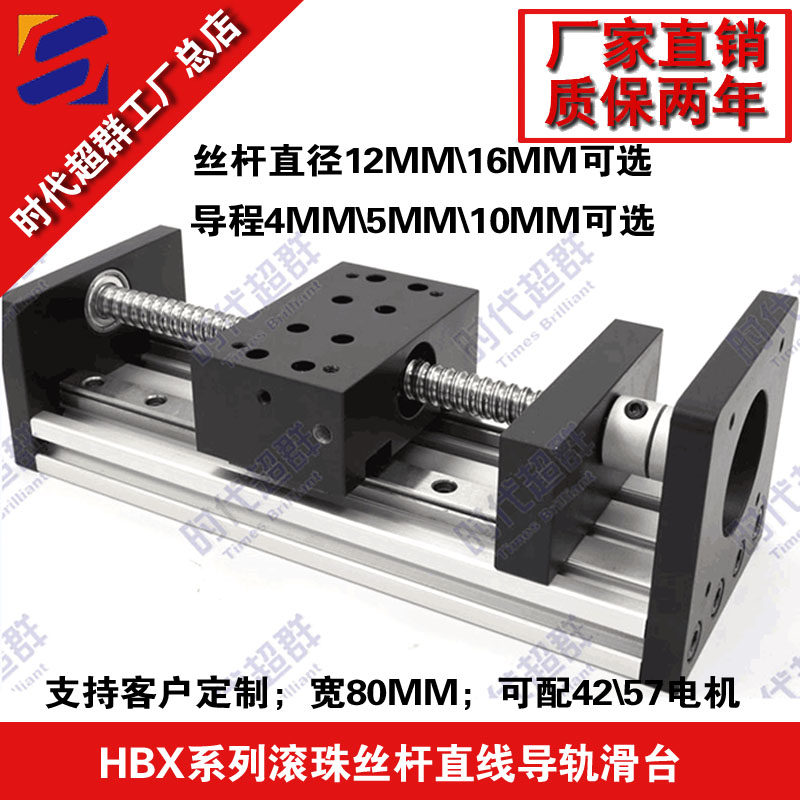

 配套的時代超群HBX系列雙線型滑臺導軌滑塊為50mm*80mm,水平****載重100KG,垂直載重50KG,定位精度0.03MM,可以做到有效行程2米以內。規格:1204、1605、1610 1605是指滾珠絲杠直徑16,05是指螺距,螺距就是電機360度(也就是一圈)走的毫米
