今天介紹一下時代超群CS10-3控制器如何外接限位開關，來控制電機帶動絲桿做往復運行，客戶通常使用的限位開關有兩用，一種是兩根線的接觸樣式限位開關，另外一種是感應式限位開關，通常為三根線

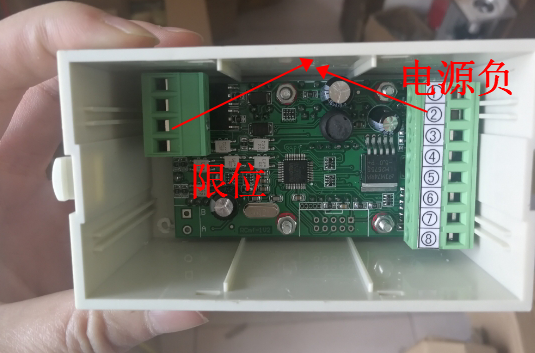

基礎接線方式：
帶限位款還會X1X2兩個限位接口
下面介紹一下三根線的感應式限位如何接
三根線的接線接法： 粽色的是接電源的正極(1號端子)，藍色的是接電源的負極（2號端子），黑色的是接載（信負號輸出）（X1限位或X2限位）。
XI限位，接這三個口
X2限位接這三個口

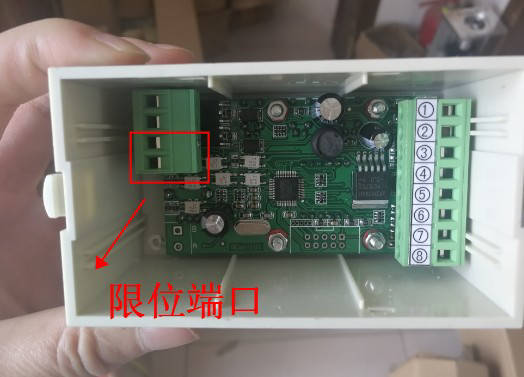

如果客戶的是機械樣式的限位，兩根線的話，那么按照如下接
同理另外一個限位也就會接了。 具體操作設置
