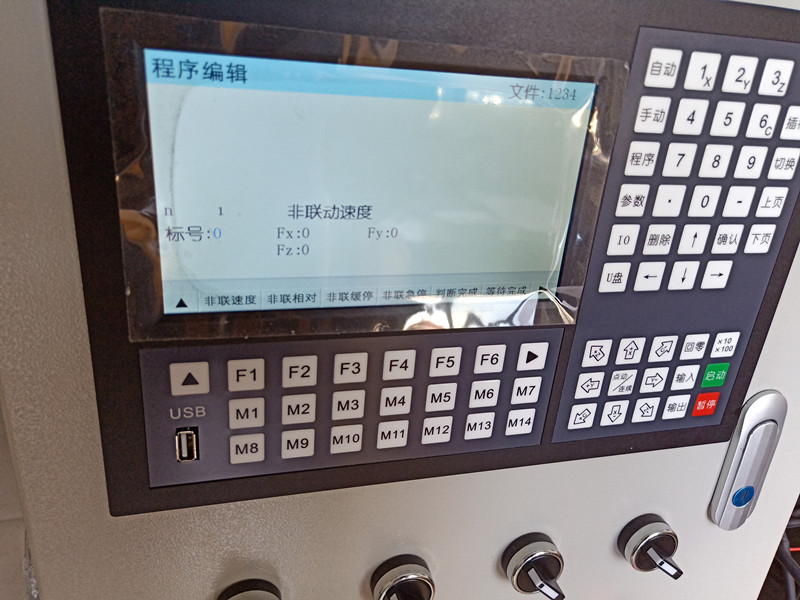

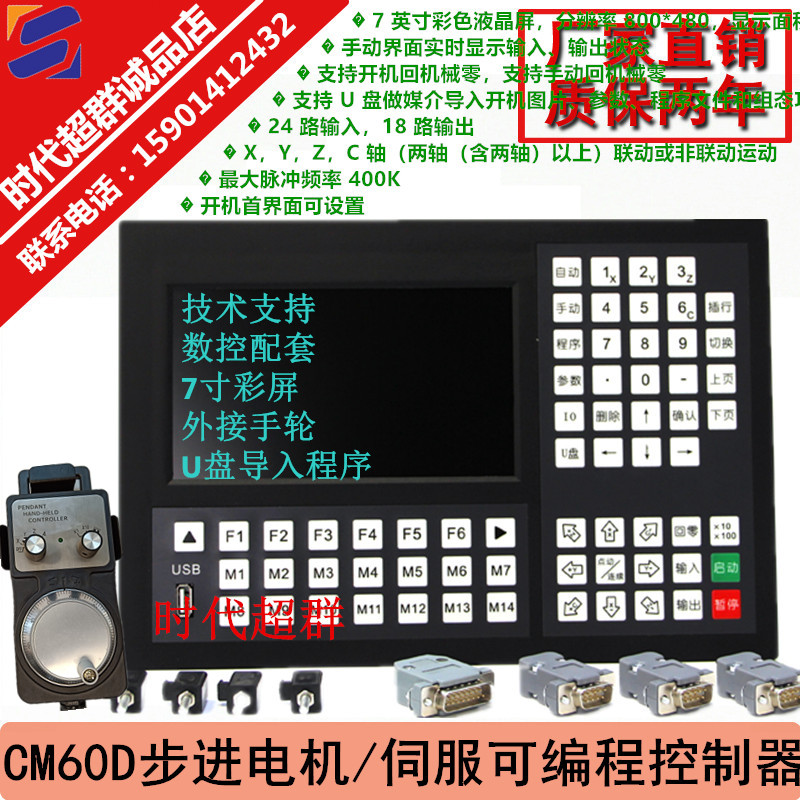

7 英寸彩色液晶屏，分辨率 800*480，顯示面積 （mm）

� 手動界面實時顯示輸入、輸出狀態

� 支持開機回機械零，支持手動回機械零

� 支持 U 盤做媒介導入開機圖片、參數、程序文件和組態功能

� 24 路輸入，18 路輸出

� X，Y，Z，C 軸（兩軸（含兩軸）以上）聯動或非聯動運動

� ****脈沖頻率 400K

� 開機首界面可設置

� 支持中文和英文選擇

� 支持掉電記憶功能，斷電后坐標顯示和工件計數不會清零

� 限位保護，支持硬限位和軟限位

� 支持多軸回機械零順序選擇

� 帶有 1 路標準 MPG 接口

� 帶有 1 路 0-10V 主軸調速模擬量輸出接口

-  3 -

� 支持開機回機械零點功能

控制器的接口功能主要分為以下幾類：

� 電源接口

� U 盤接口

� 驅動器接口

� 輸入接口

� 輸出接口

� 模擬量接口

� 手脈 MPG 接口

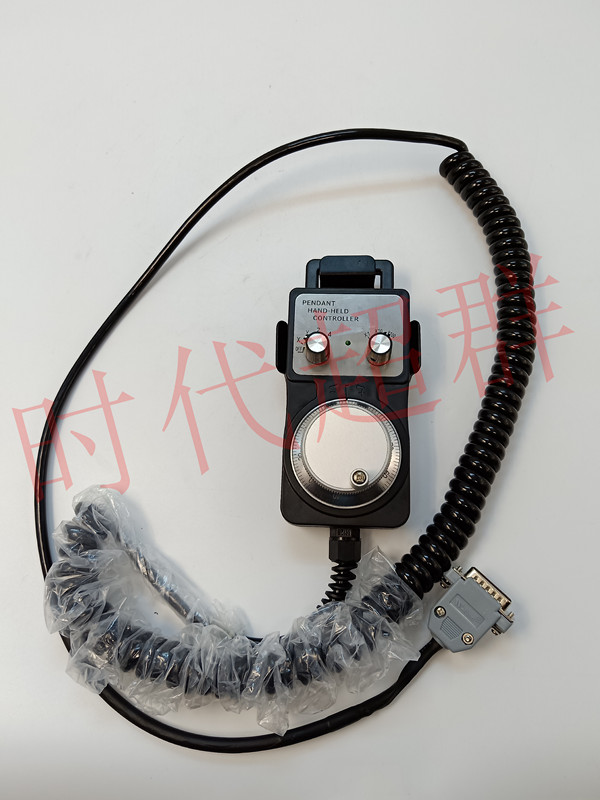

可帶手輪

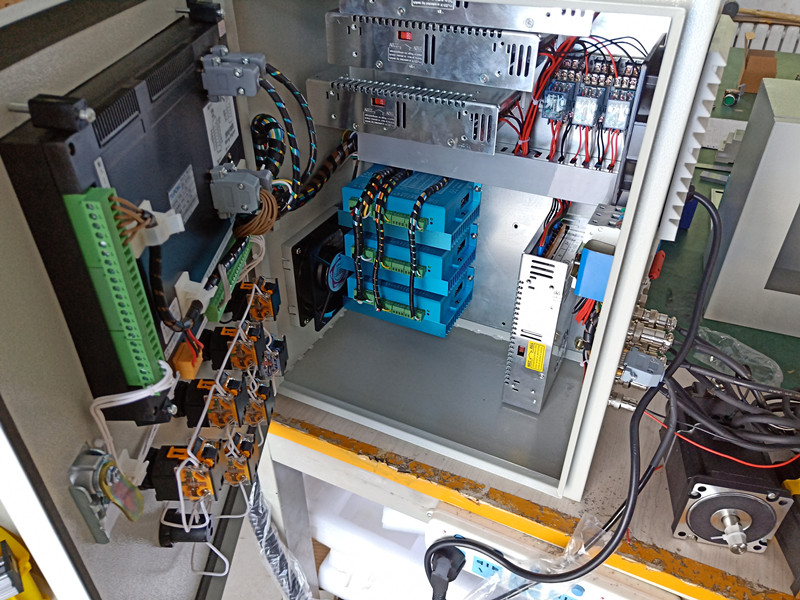

控制器擁有 28 路輸入，18 路輸出。基本上滿足大部分用戶的需求，如需更多功能，請聯系客服

進行定制服務。輸入口接入開關與 IO 設置中的參數配合實現功能。輸出接感性負載，如繼電器、

電磁閥等�？刂破鞒鰪S默認設置急停、報警、啟動和暫停參數，客戶直接參照輸入口接線方式接入

開關等。如不需要可以修改參數。接線方式如圖 2，圖 3 所示。

急停（輸入 25），報警（輸入 26），啟動（輸入 27），暫停（輸入 28），出廠默認功能，用戶后期

根據需要可隨意修改。
