上圖為客戶之前設備用一款無刷電機用的調速，定時用控制板，客戶的無刷電機換了，因此找到了我們，客換產品為時代超群如下產品。
上圖為時代超群高壓直流無刷電機80BL130S75-3145TK9，電壓310V，功率750W，轉速4500轉，具體參數見下表，此款電機采用強磁磁鋼片，保證設備的良好性能。配套驅動器ZM-7205A是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在 AC70V~230V 以內 （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域
具體尺寸圖如下：

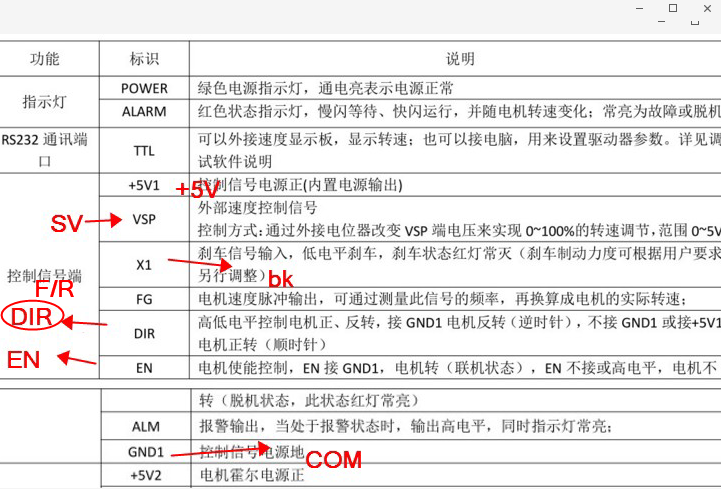

客戶如何吧老款的控制板和我們的驅動對應呢？
把我們驅動的控制端口和老款控制的端口一對一對應起來，接好線就可以了。 控制原理很簡單。 EN和GND的通斷控制電機的啟停 DIR和GND的通斷控制電機的正反 5V+ VSP 和GND控制電機的調速 ZM-7205A具有如下特點：
◆可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，****轉速達 20000rpm/min；(根據用戶電機而定) ◆調速方式：外接 PWM 調速或外接電位器調速； ◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆可輸出測速脈沖 FG，（光電隔離，門極輸出）； ◆可輸出報警信號 ALM 供用戶檢測（光電隔離，門極輸出）； ◆ 具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
