主要特點

◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數；

◆電流速度雙閉環設計，低速力矩大，運行平穩；

◆高力矩高轉速輸出，****轉速達 20000rpm/min；(根據用戶電機而定)

◆調速方式：外接 PWM 調速或外接電位器調速；

◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端；

◆可輸出測速脈沖 FG，（光電隔離，門極輸出）；

◆可輸出報警信號 ALM 供用戶檢測（光電隔離，門極輸出）；

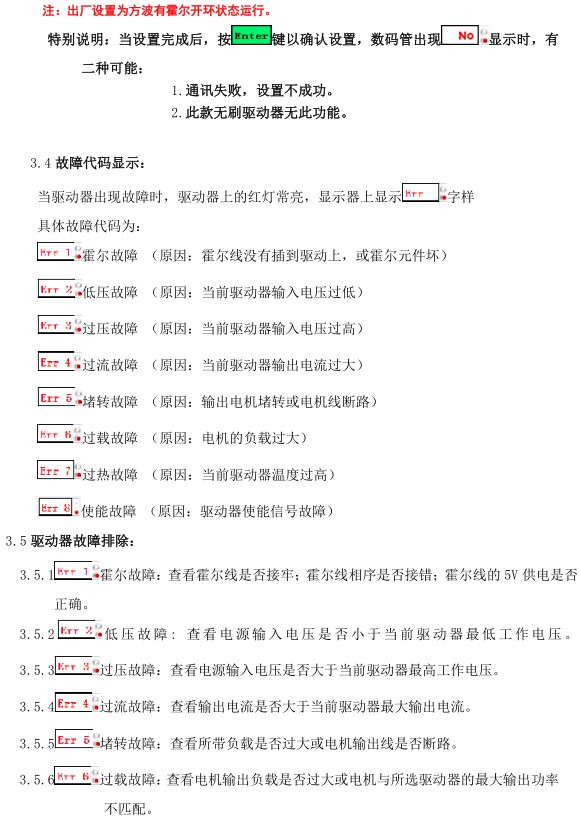

◆ 具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。

產品概述

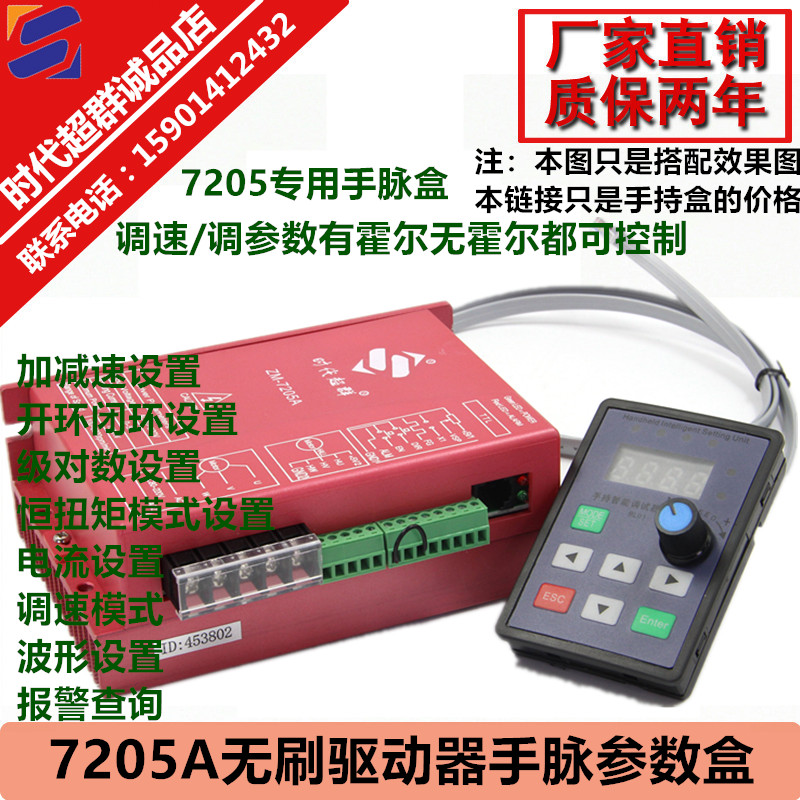

ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用

大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在 5 5 5 5A A A A

以下，電源電壓在  V AC70V~230V 以內 （面板標稱  AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷

電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列

的電氣自動化控制領域。

功能概述

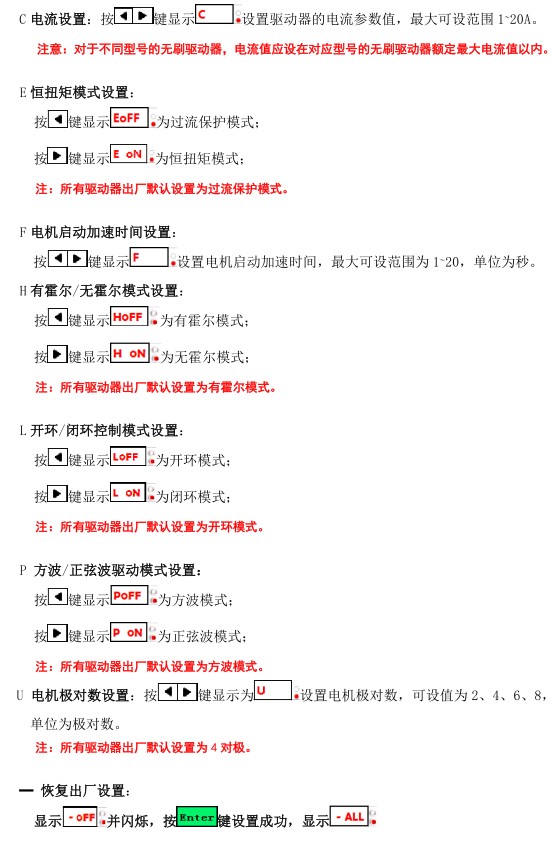

本產品可以實現以下功能： （標準出廠默認設置為方波有霍爾開環模式）

1. 方波有霍爾速度開環運行

2. 方波有霍爾速度閉環運行

3. 方波無霍爾速度開環運行

4. 方波無霍爾速度閉環運行

5. 恒扭矩開環模式運行 ( ( ( ( 嚴禁長時間超負荷運行) ) ) )

6. 恒扭矩閉環模式運行 ( ( ( ( 嚴禁長時間超負荷運行) ) ) )

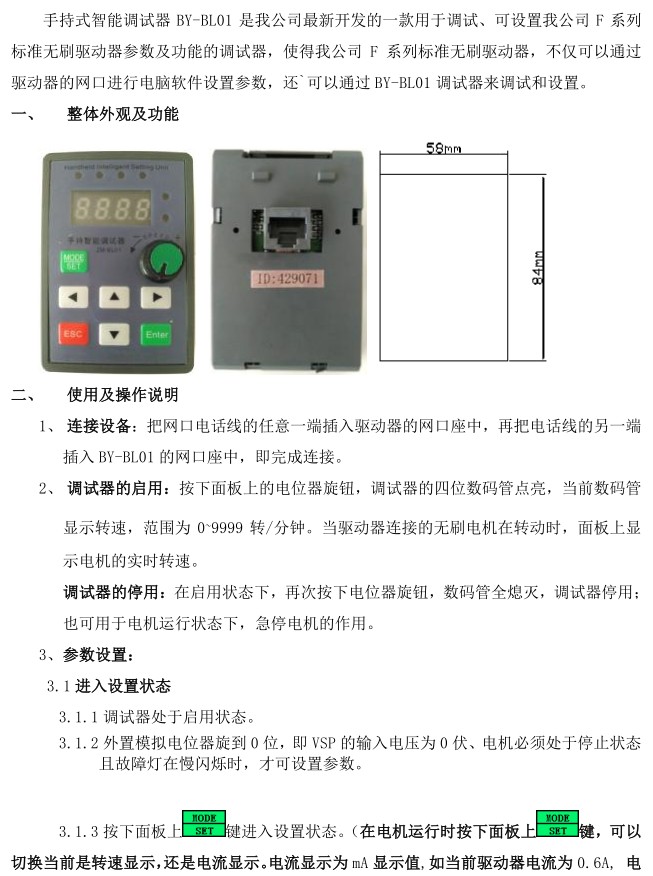

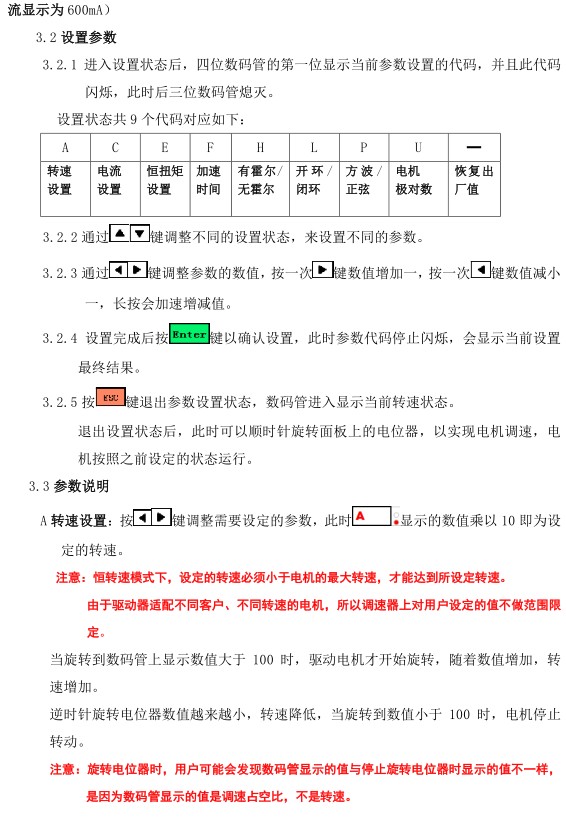

以上功能用戶可根據我司提供的上位機電腦軟件或手持調試器來自行設置。

注：無霍爾運行時，暫無方向控制功能；
